第01讲 - 逻辑代数 - 概述

../_images/%E5%B9%BB%E7%81%AF%E7%89%8717.JPG

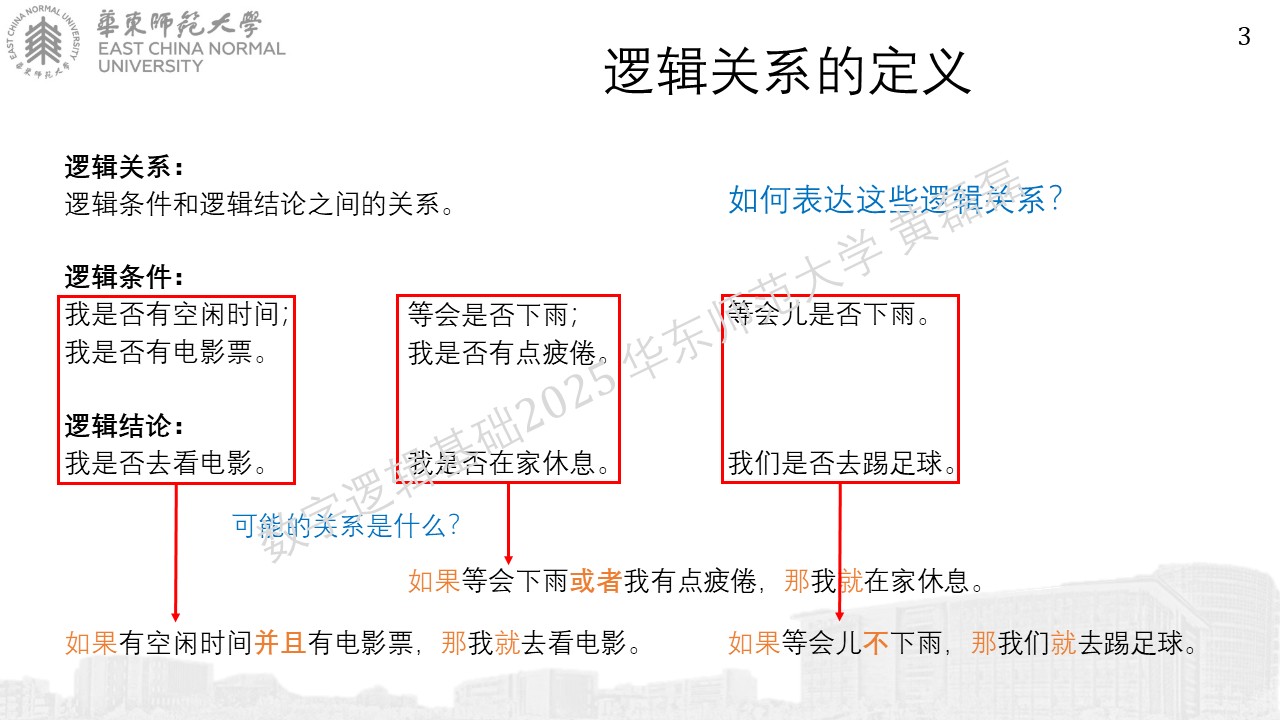

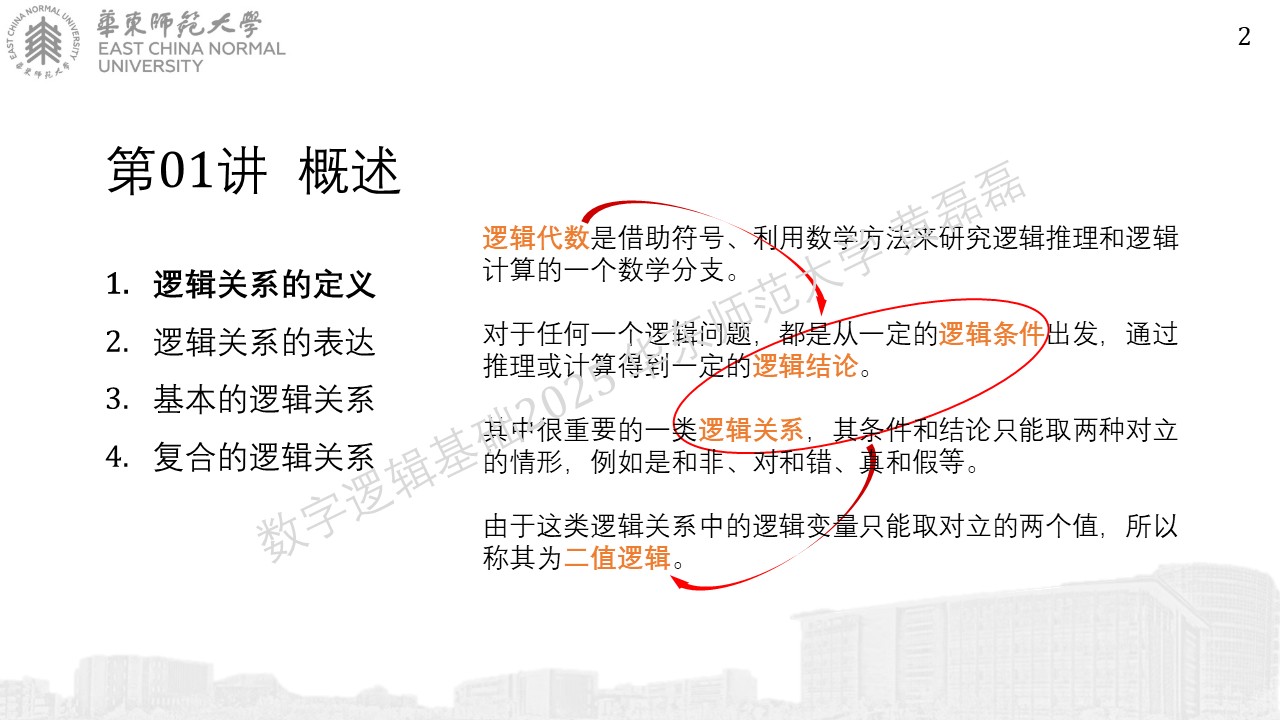

逻辑关系的定义

../_images/%E5%B9%BB%E7%81%AF%E7%89%8722.JPG ../_images/%E5%B9%BB%E7%81%AF%E7%89%8732.JPG

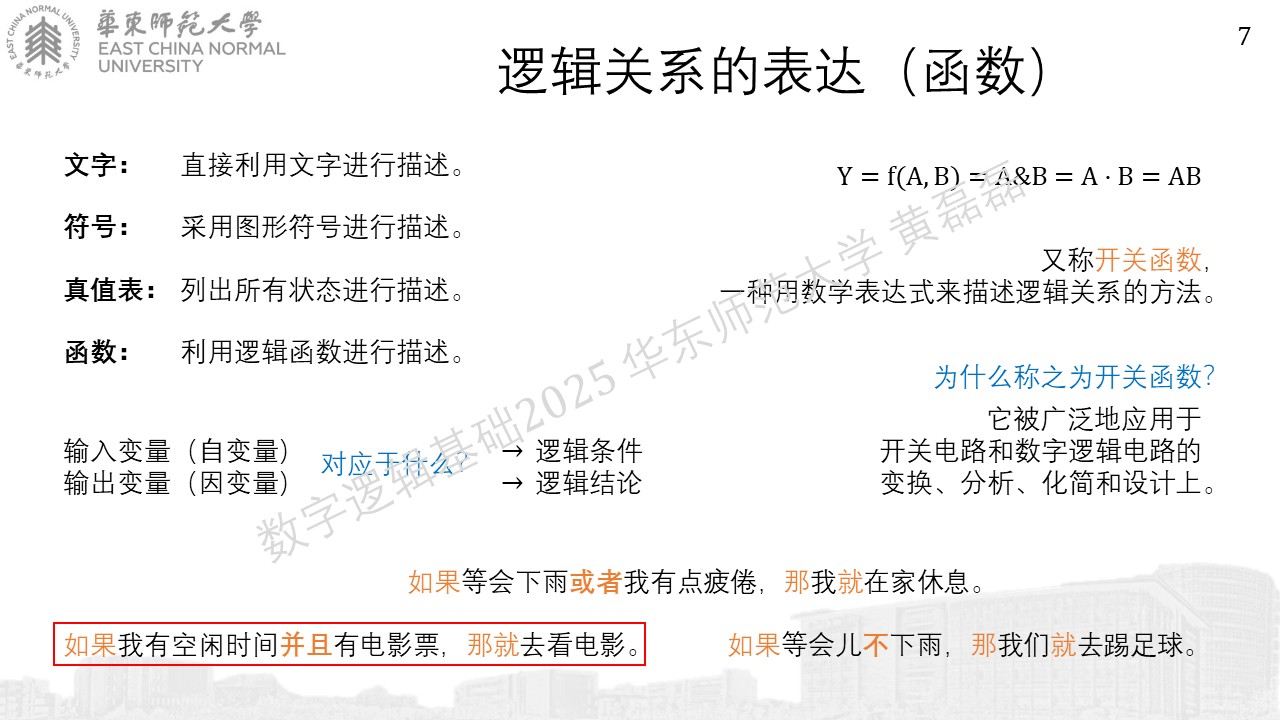

逻辑关系的表达

../_images/%E5%B9%BB%E7%81%AF%E7%89%8742.JPG ../_images/%E5%B9%BB%E7%81%AF%E7%89%8752.JPG ../_images/%E5%B9%BB%E7%81%AF%E7%89%8761.JPG ../_images/%E5%B9%BB%E7%81%AF%E7%89%8771.JPG

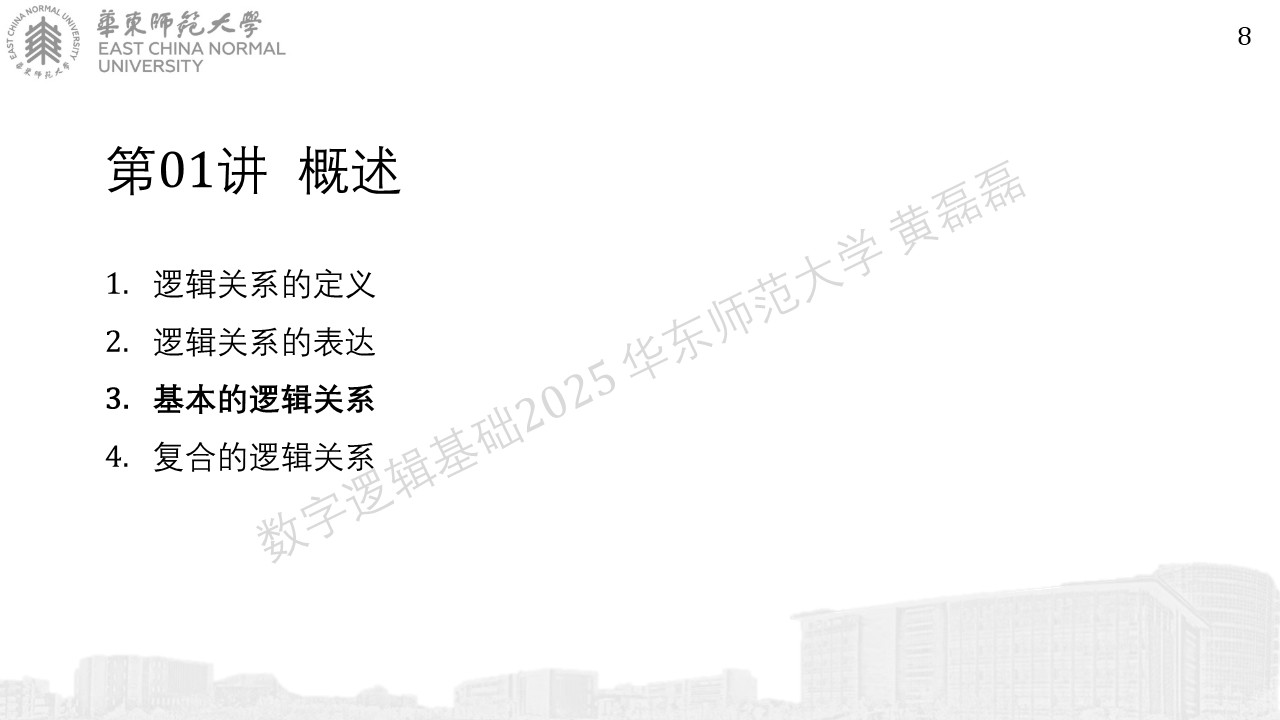

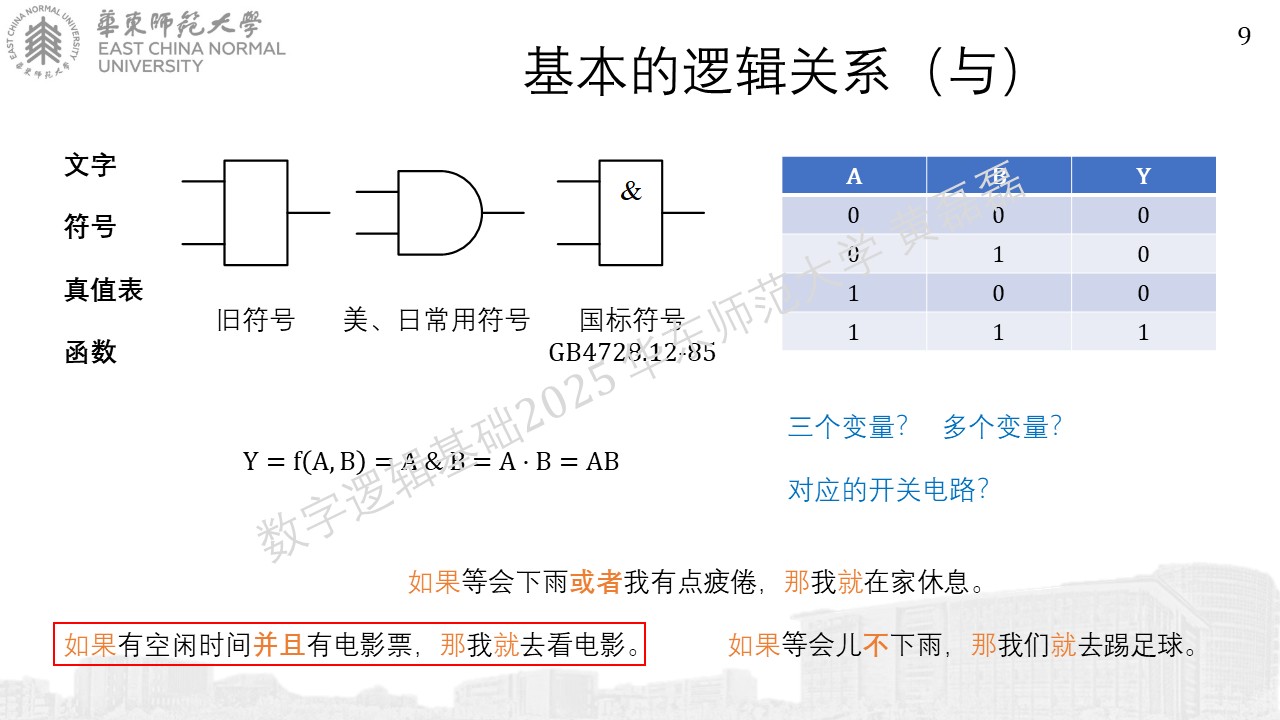

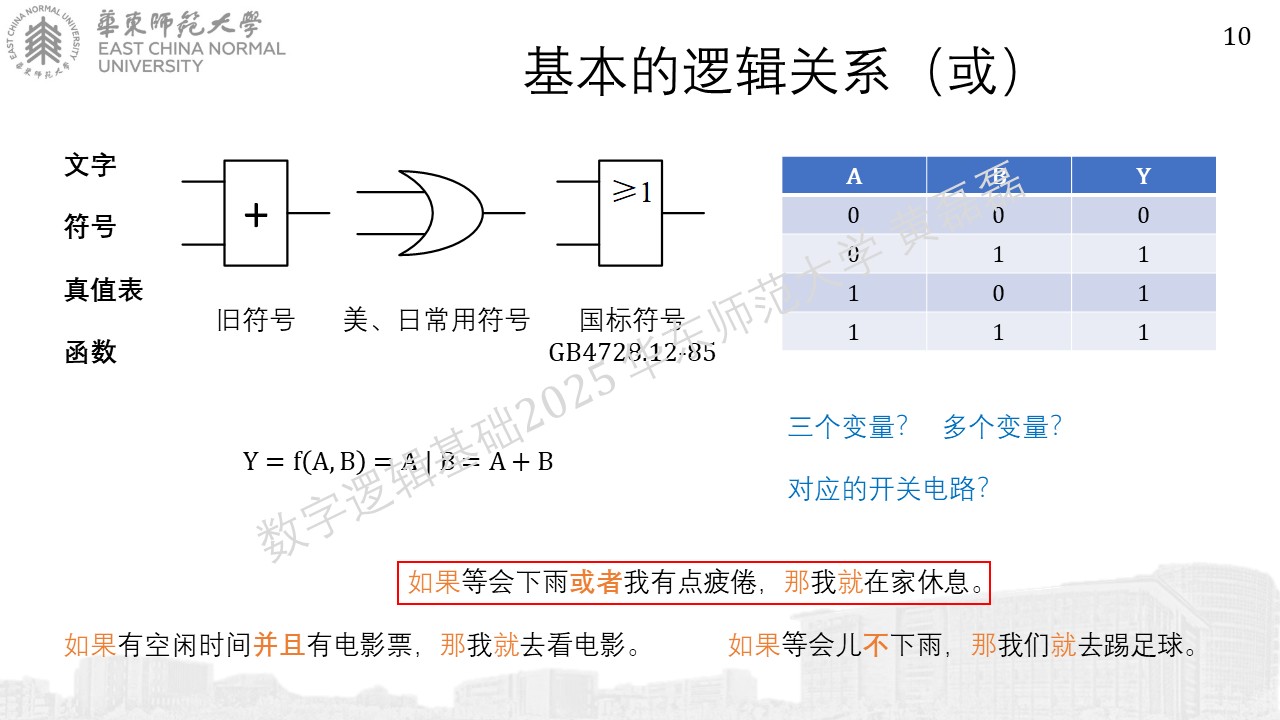

基本的逻辑关系

../_images/%E5%B9%BB%E7%81%AF%E7%89%8781.JPG ../_images/%E5%B9%BB%E7%81%AF%E7%89%8791.JPG ../_images/%E5%B9%BB%E7%81%AF%E7%89%87101.JPG ../_images/%E5%B9%BB%E7%81%AF%E7%89%87111.JPG

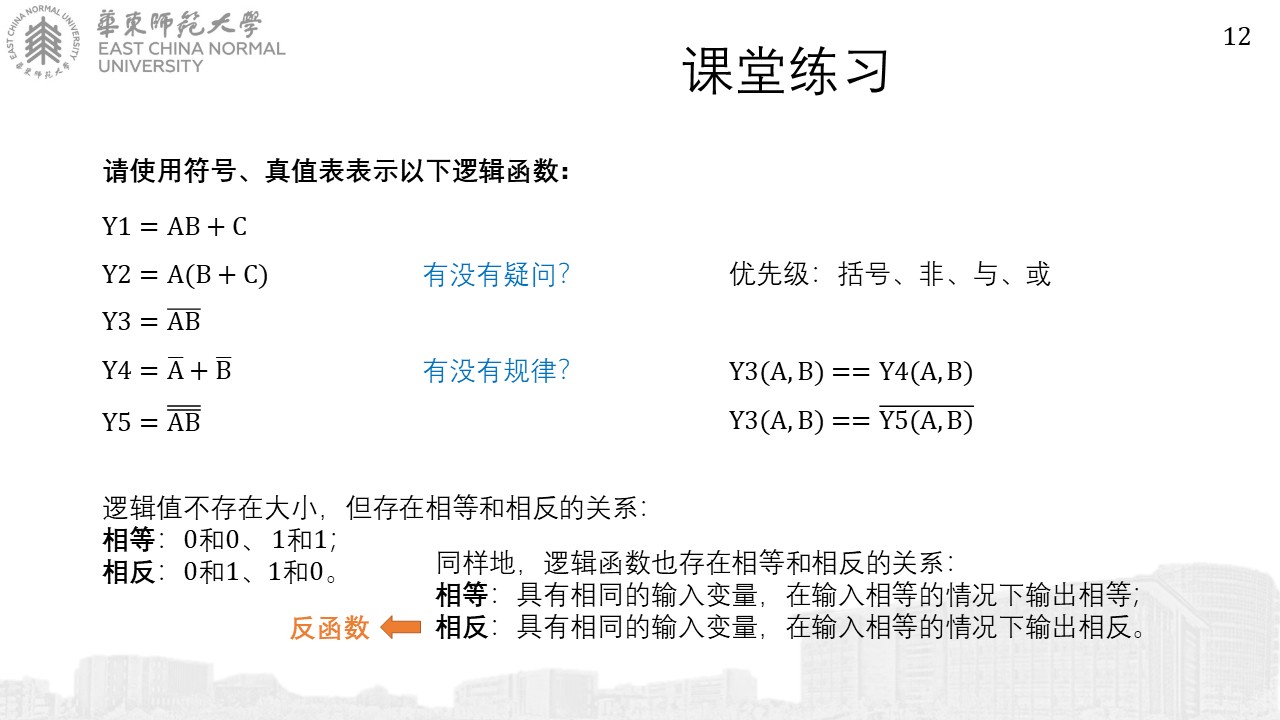

previous version:

../_images/%E5%B9%BB%E7%81%AF%E7%89%8712_old.JPG

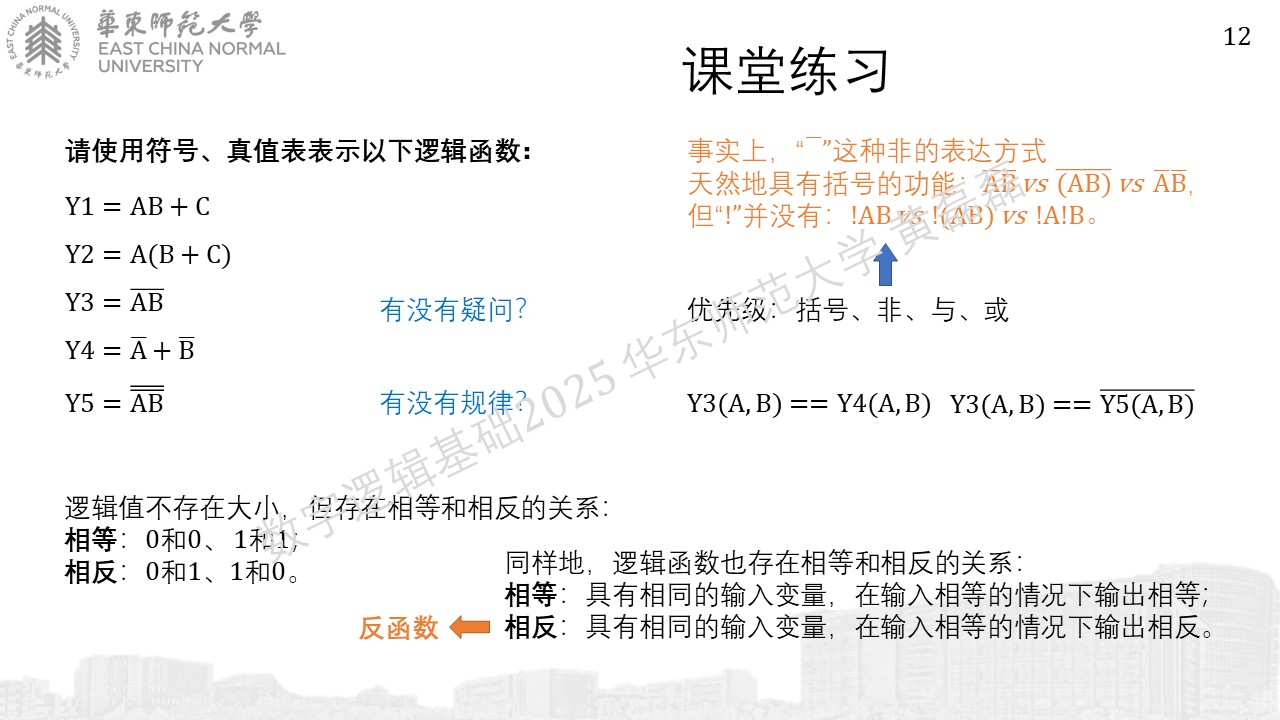

current version:

../_images/%E5%B9%BB%E7%81%AF%E7%89%87121.JPG

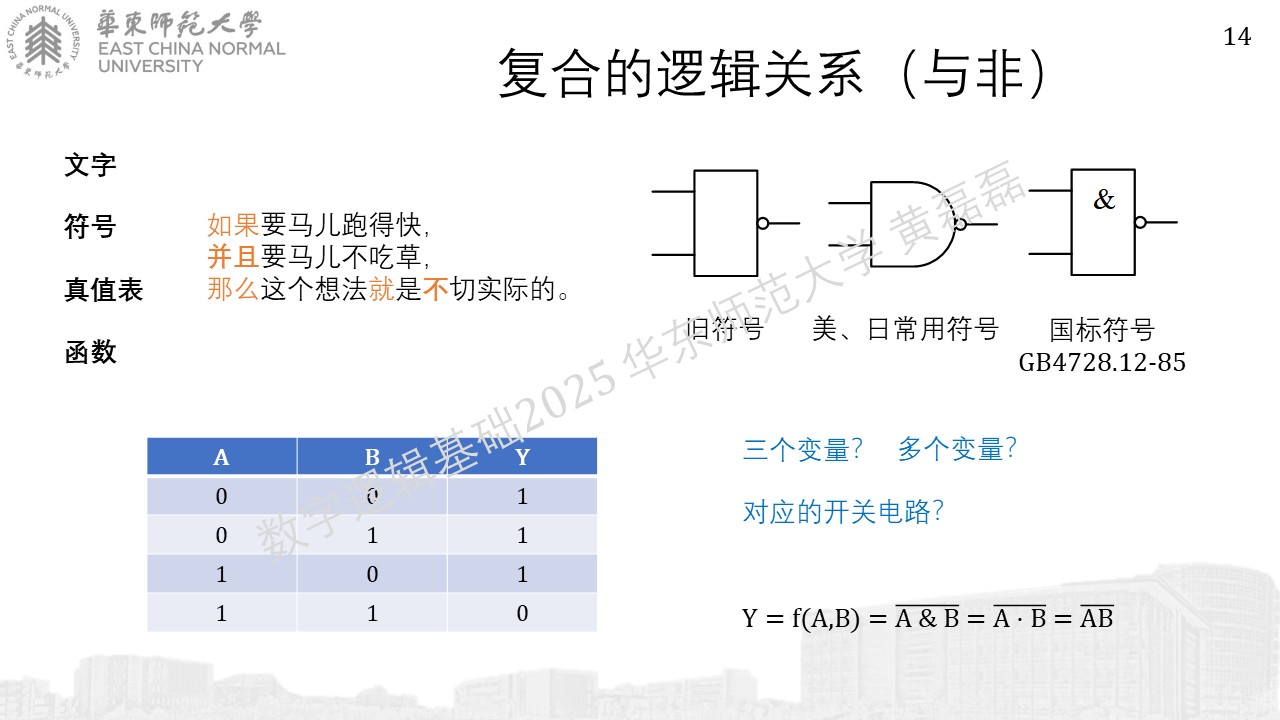

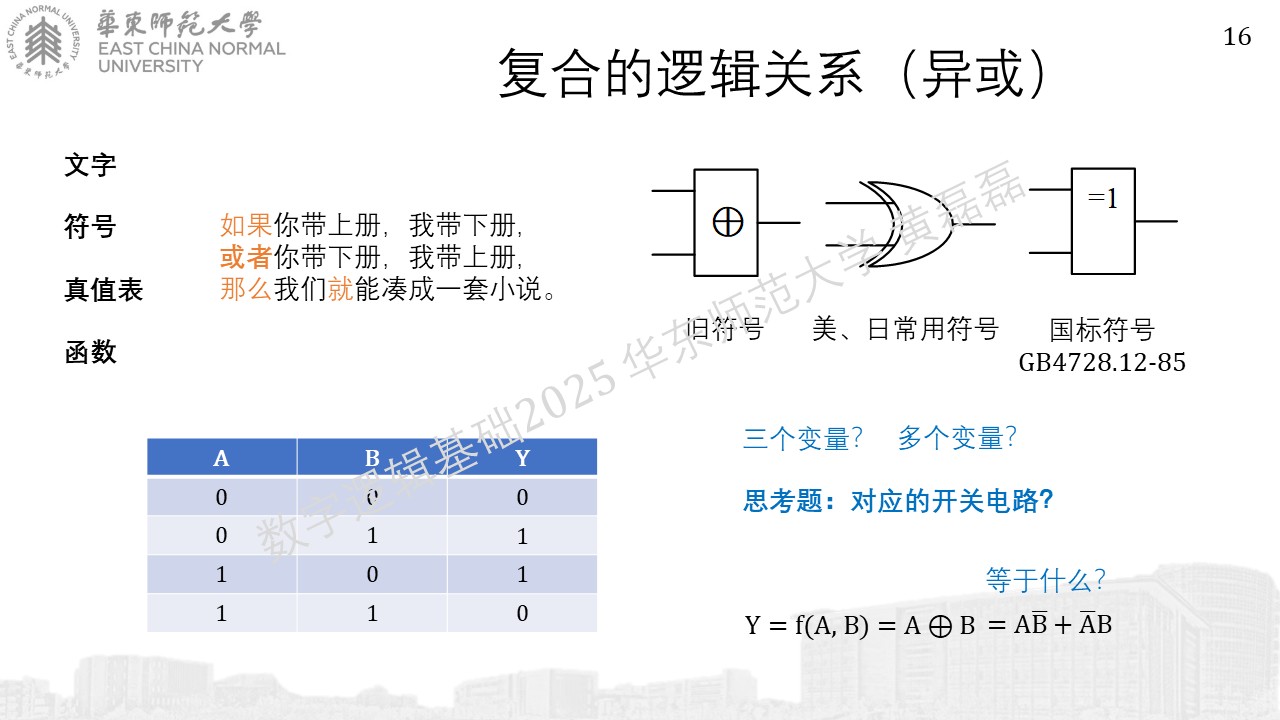

复合的逻辑关系

../_images/%E5%B9%BB%E7%81%AF%E7%89%87131.JPG ../_images/%E5%B9%BB%E7%81%AF%E7%89%87141.JPG ../_images/%E5%B9%BB%E7%81%AF%E7%89%87151.JPG ../_images/%E5%B9%BB%E7%81%AF%E7%89%87161.JPG ../_images/%E5%B9%BB%E7%81%AF%E7%89%87171.JPG

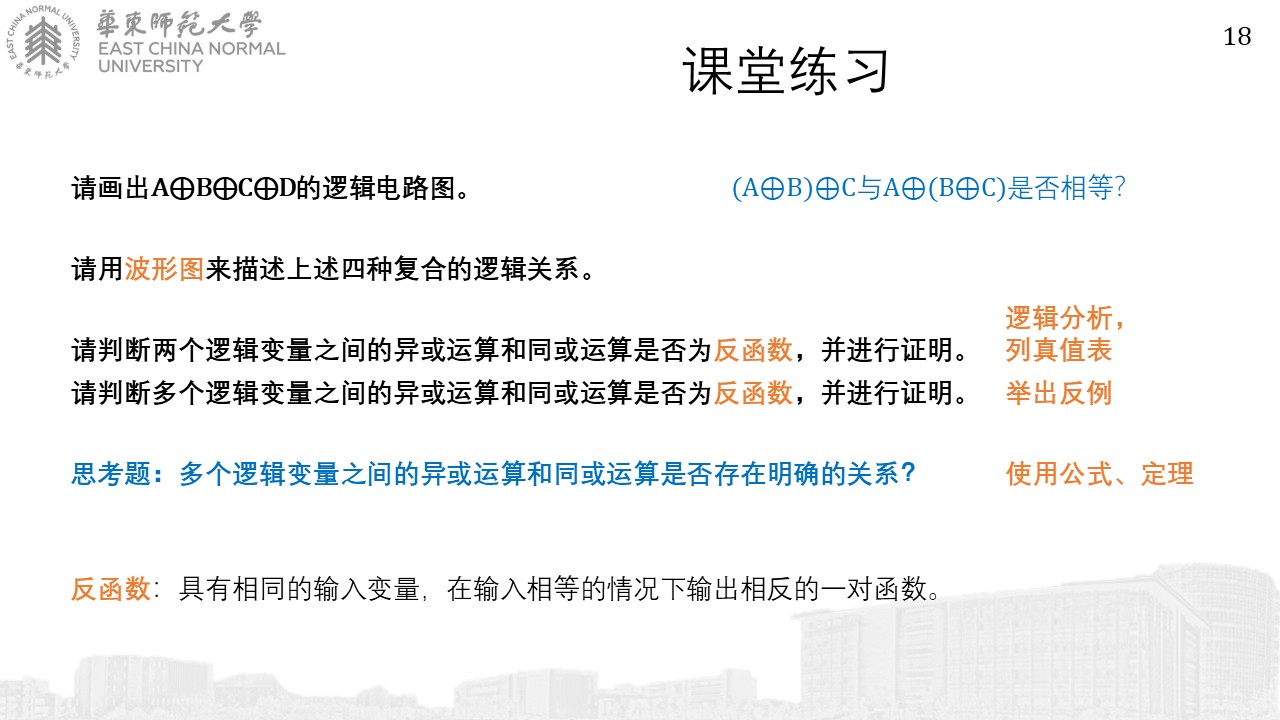

previous version:

../_images/%E5%B9%BB%E7%81%AF%E7%89%8718_old.JPG

current version:

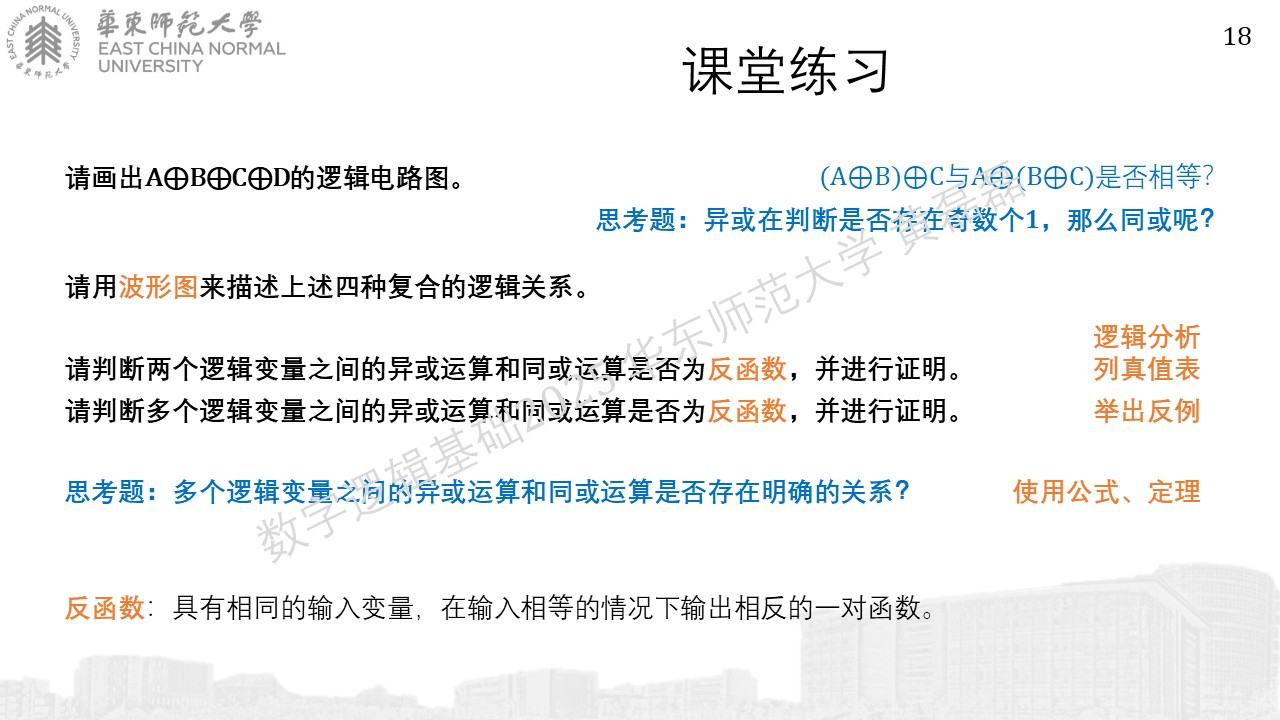

../_images/%E5%B9%BB%E7%81%AF%E7%89%8718.JPG

previous version:

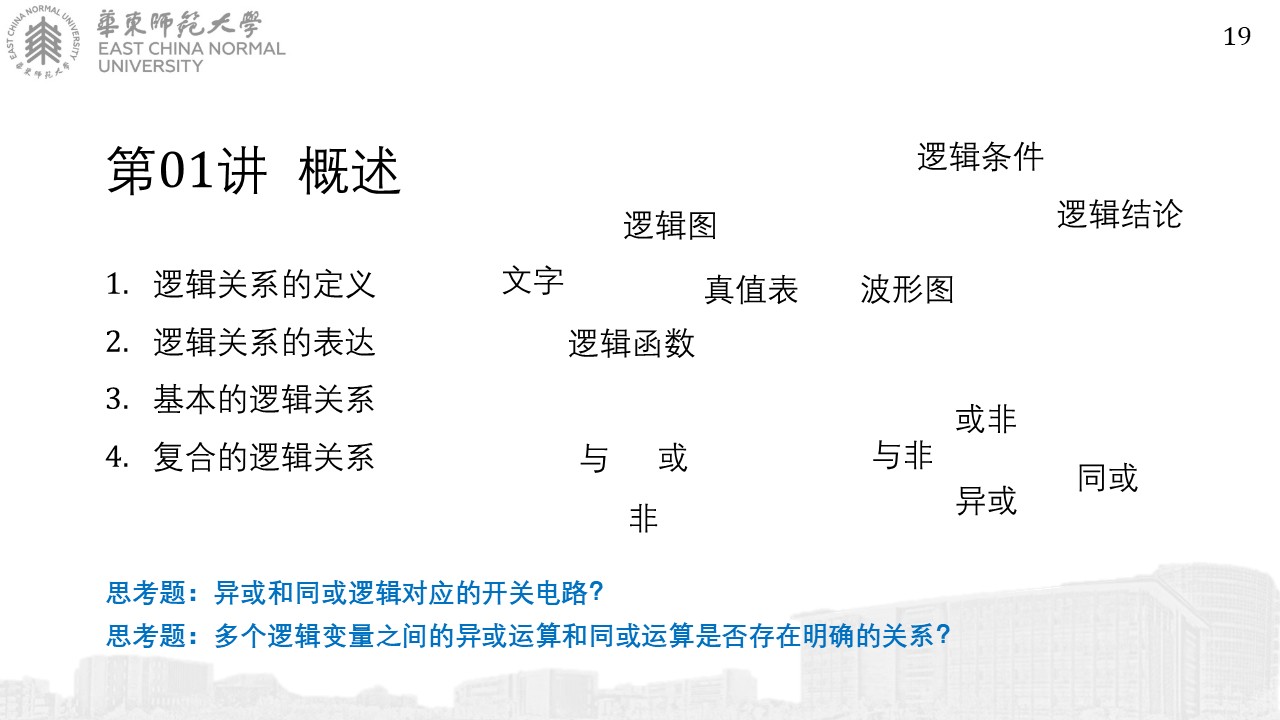

../_images/%E5%B9%BB%E7%81%AF%E7%89%8719_old.JPG

current version:

../_images/%E5%B9%BB%E7%81%AF%E7%89%8719.JPG ../_images/%E5%B9%BB%E7%81%AF%E7%89%8720.JPG
