第03讲 - 逻辑代数 - 标准表达式

../_images/%E5%B9%BB%E7%81%AF%E7%89%87116.JPG

引子

../_images/%E5%B9%BB%E7%81%AF%E7%89%8727.JPG

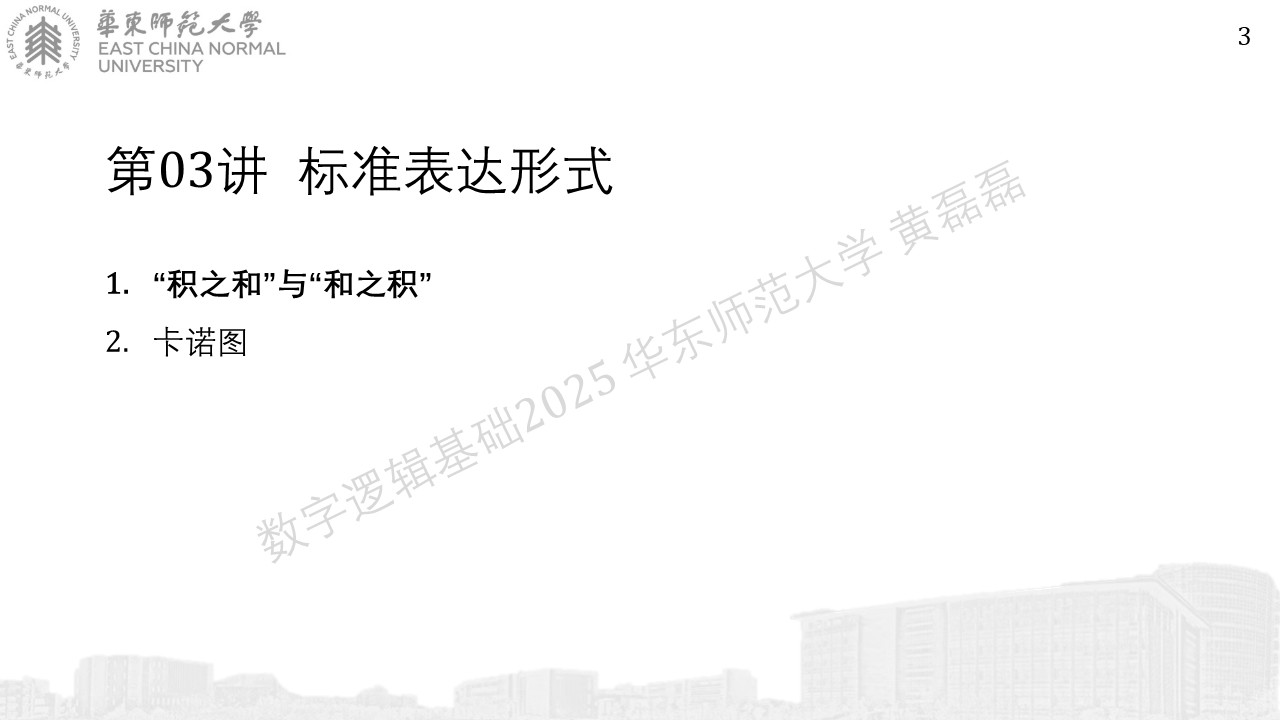

“积之和”与“和之积”

../_images/%E5%B9%BB%E7%81%AF%E7%89%8737.JPG

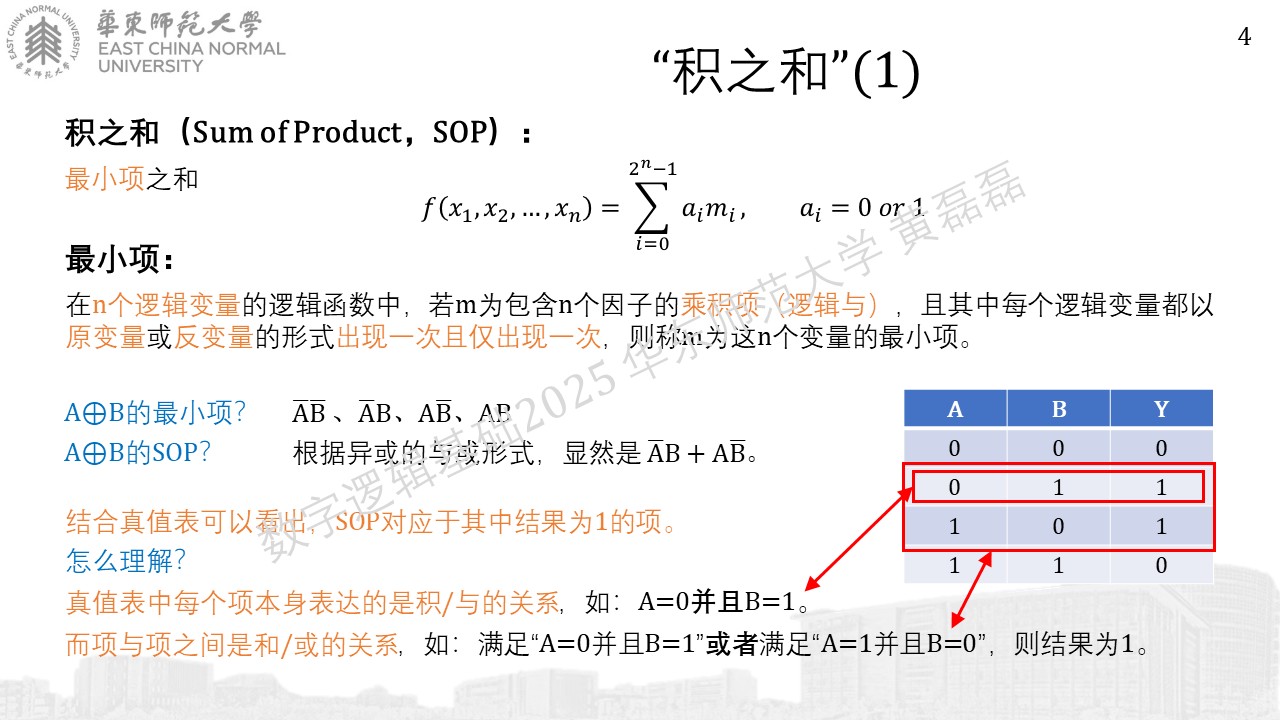

“积之和”

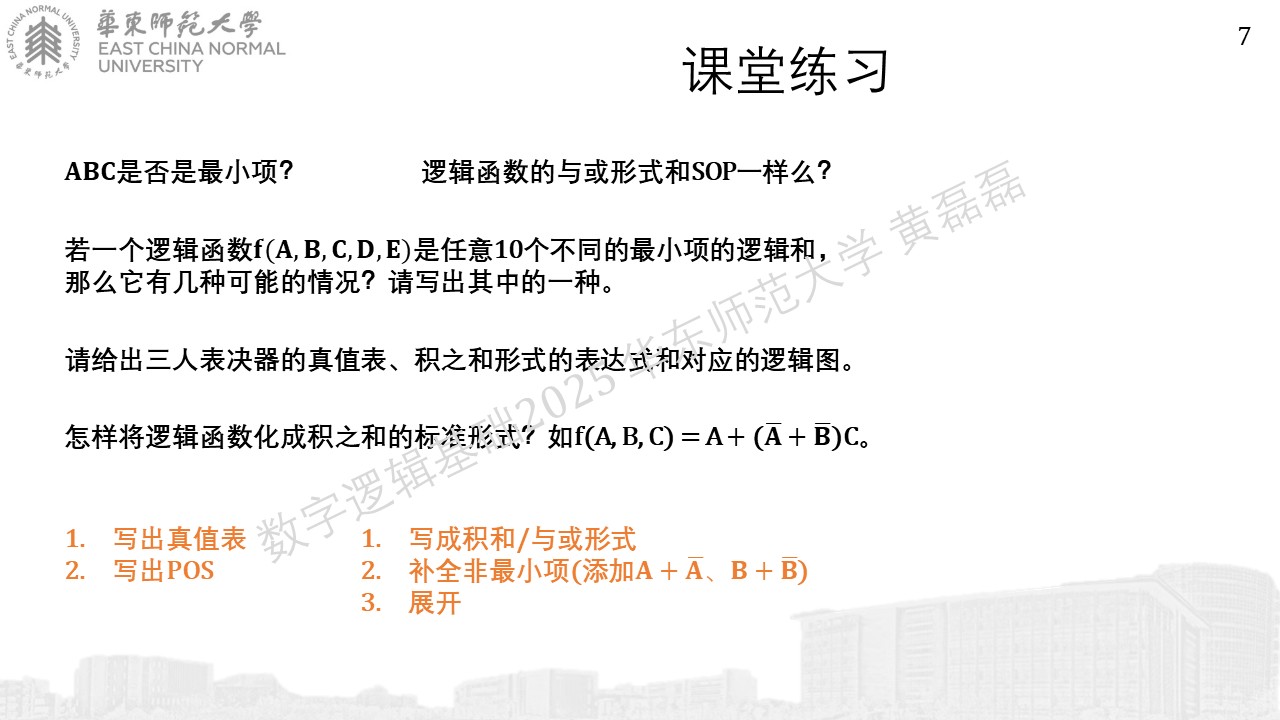

../_images/%E5%B9%BB%E7%81%AF%E7%89%8747.JPG ../_images/%E5%B9%BB%E7%81%AF%E7%89%8756.JPG ../_images/%E5%B9%BB%E7%81%AF%E7%89%8765.JPG ../_images/%E5%B9%BB%E7%81%AF%E7%89%8775.JPG

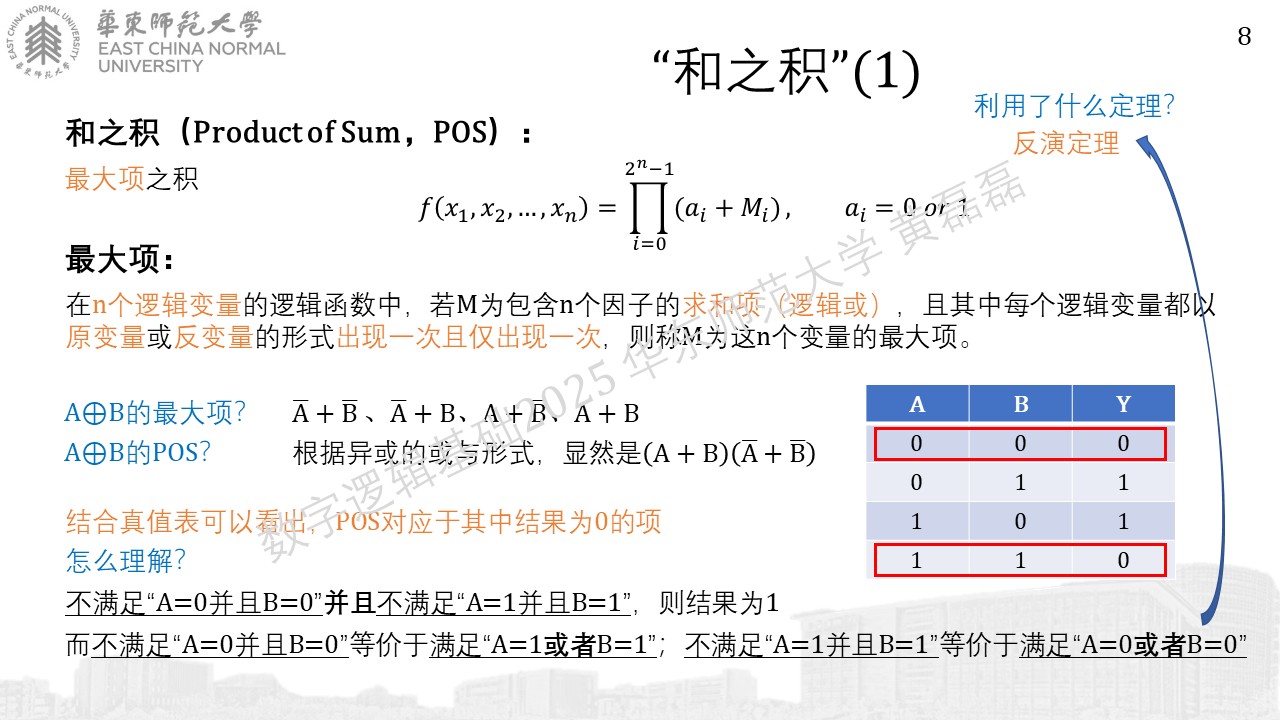

“和之积”

../_images/%E5%B9%BB%E7%81%AF%E7%89%8785.JPG

previous version:

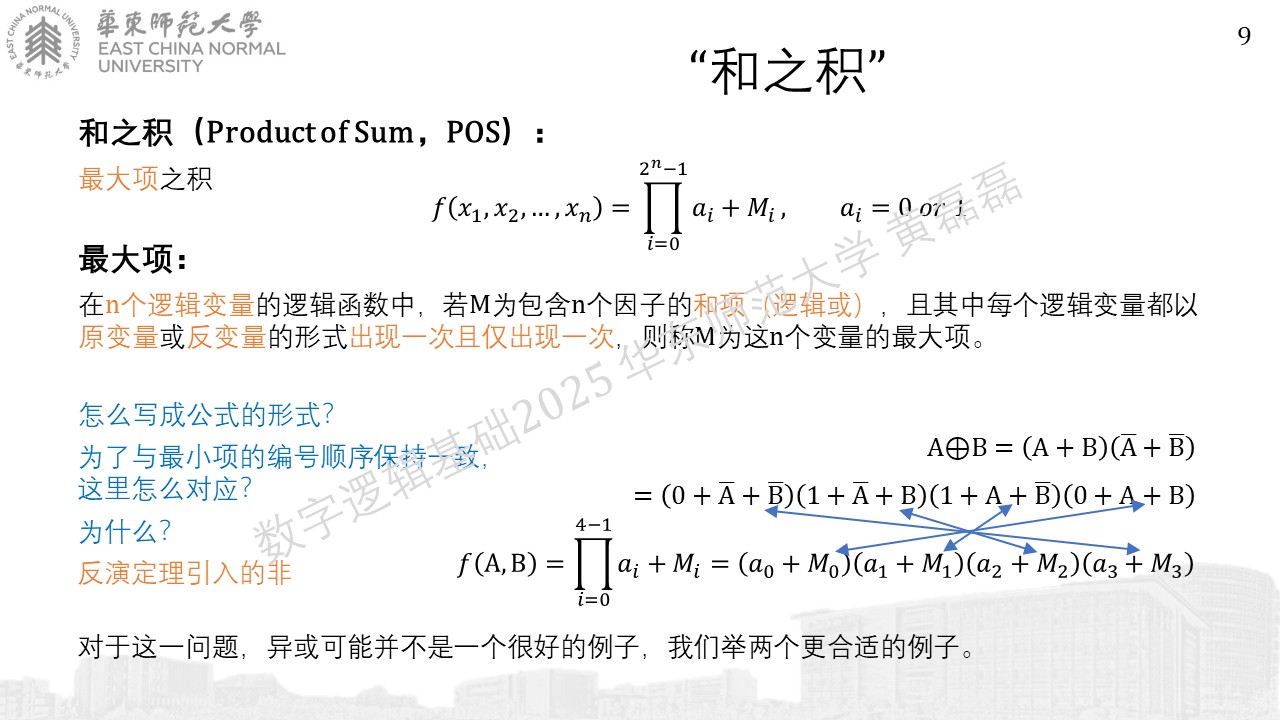

../_images/%E5%B9%BB%E7%81%AF%E7%89%879_old.JPG

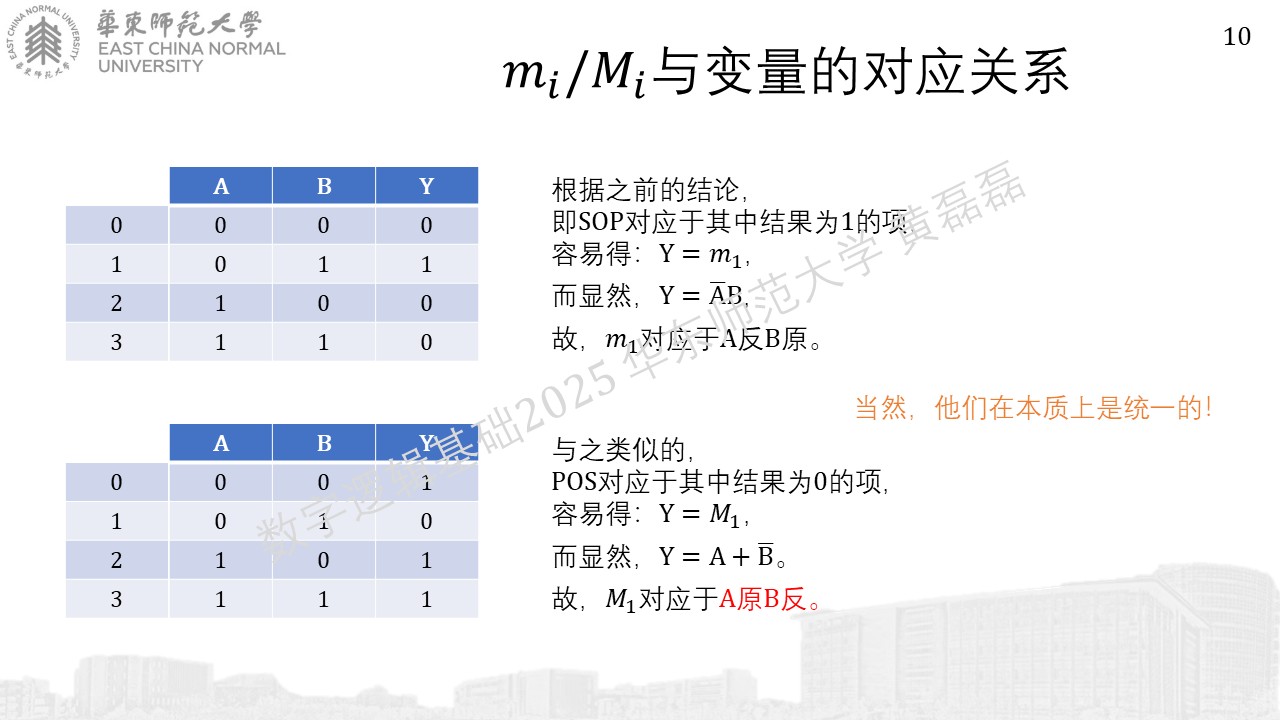

current version:

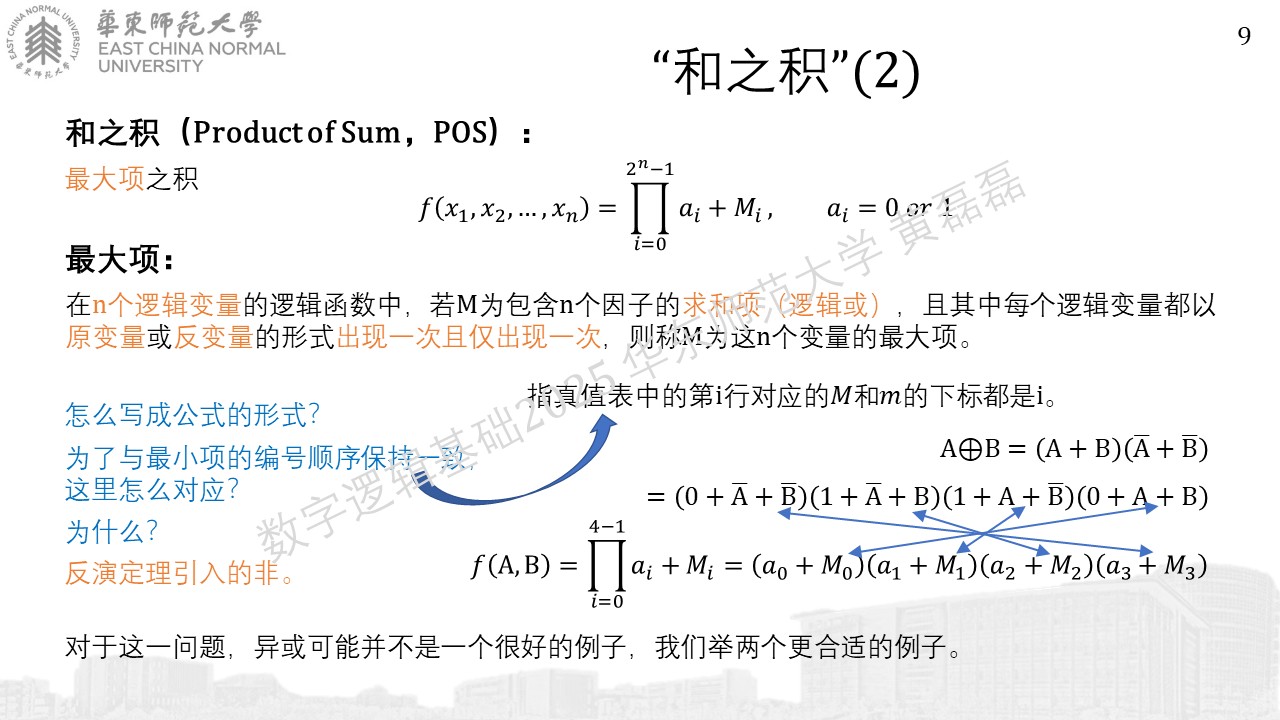

../_images/%E5%B9%BB%E7%81%AF%E7%89%8794.JPG ../_images/%E5%B9%BB%E7%81%AF%E7%89%87104.JPG

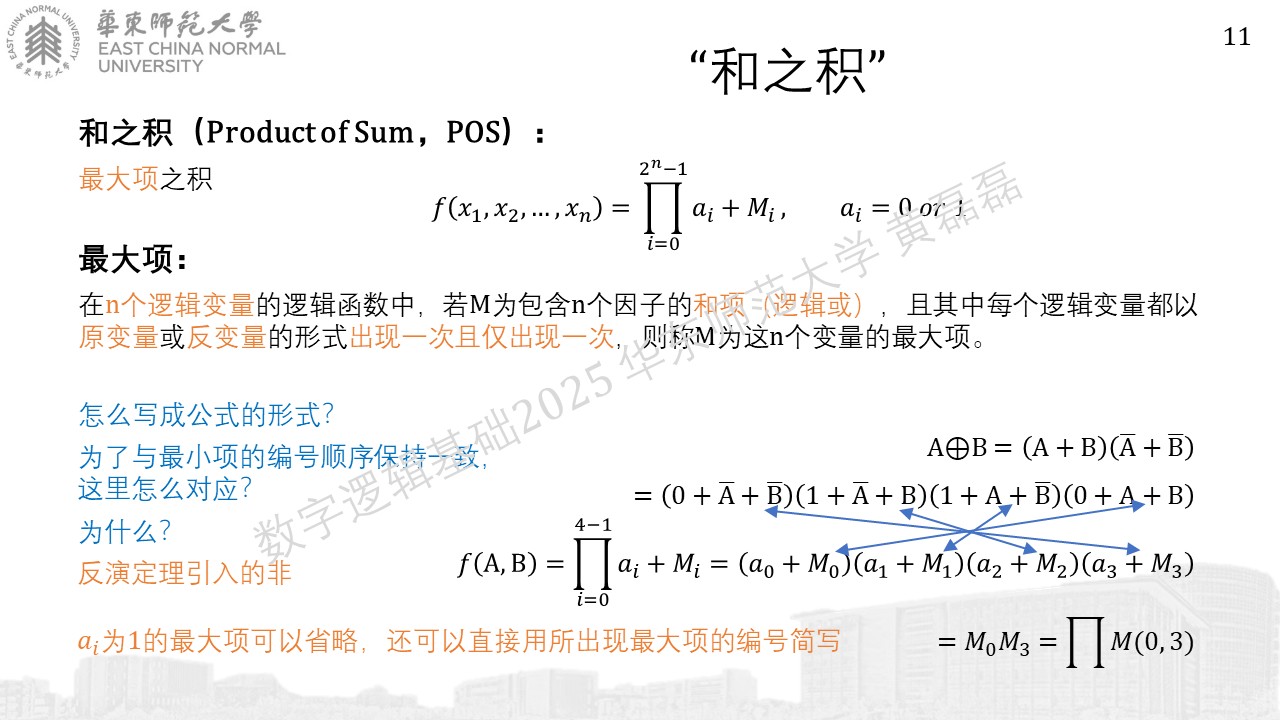

previous version:

../_images/%E5%B9%BB%E7%81%AF%E7%89%8711_old.JPG

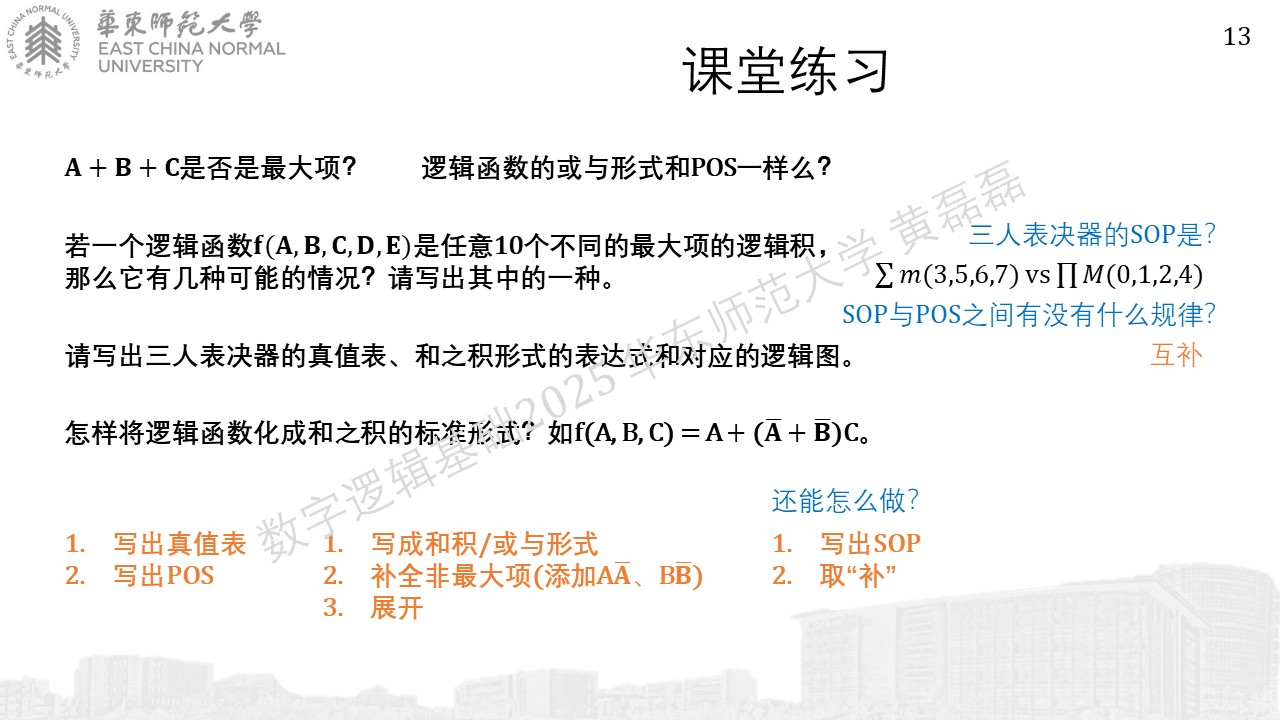

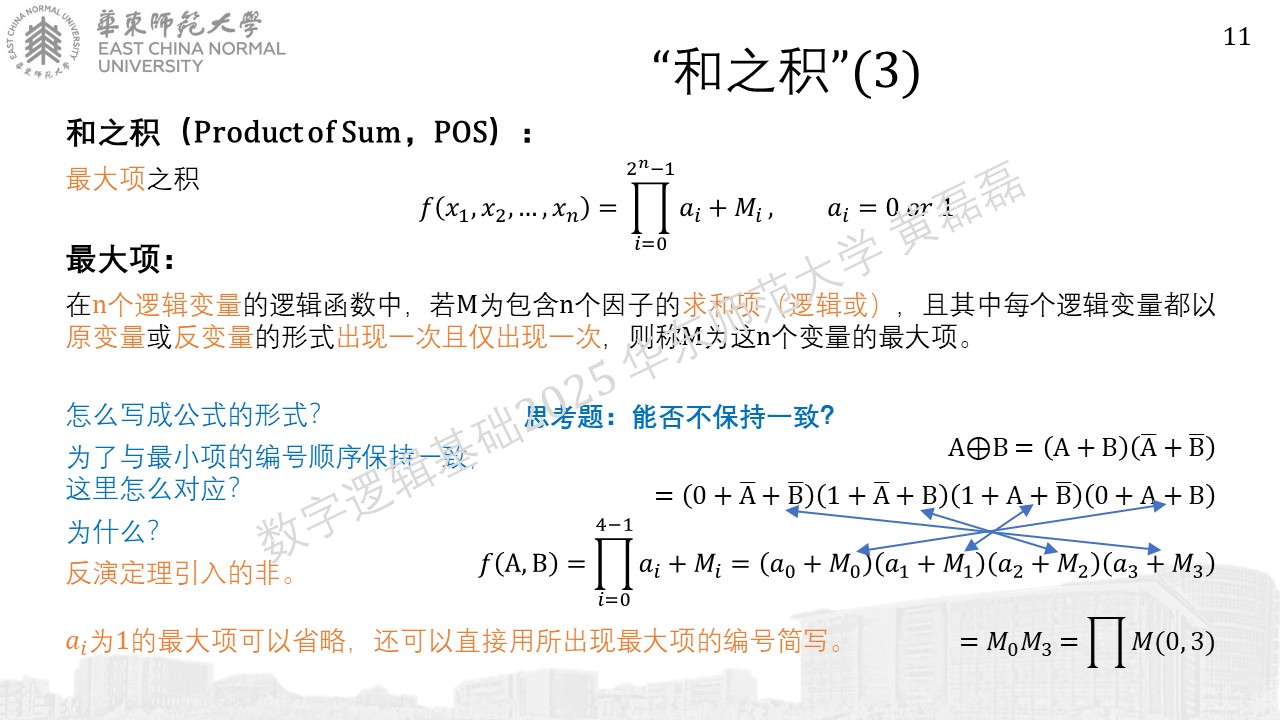

current version:

../_images/%E5%B9%BB%E7%81%AF%E7%89%87117.JPG ../_images/%E5%B9%BB%E7%81%AF%E7%89%87123.JPG ../_images/%E5%B9%BB%E7%81%AF%E7%89%87133.JPG

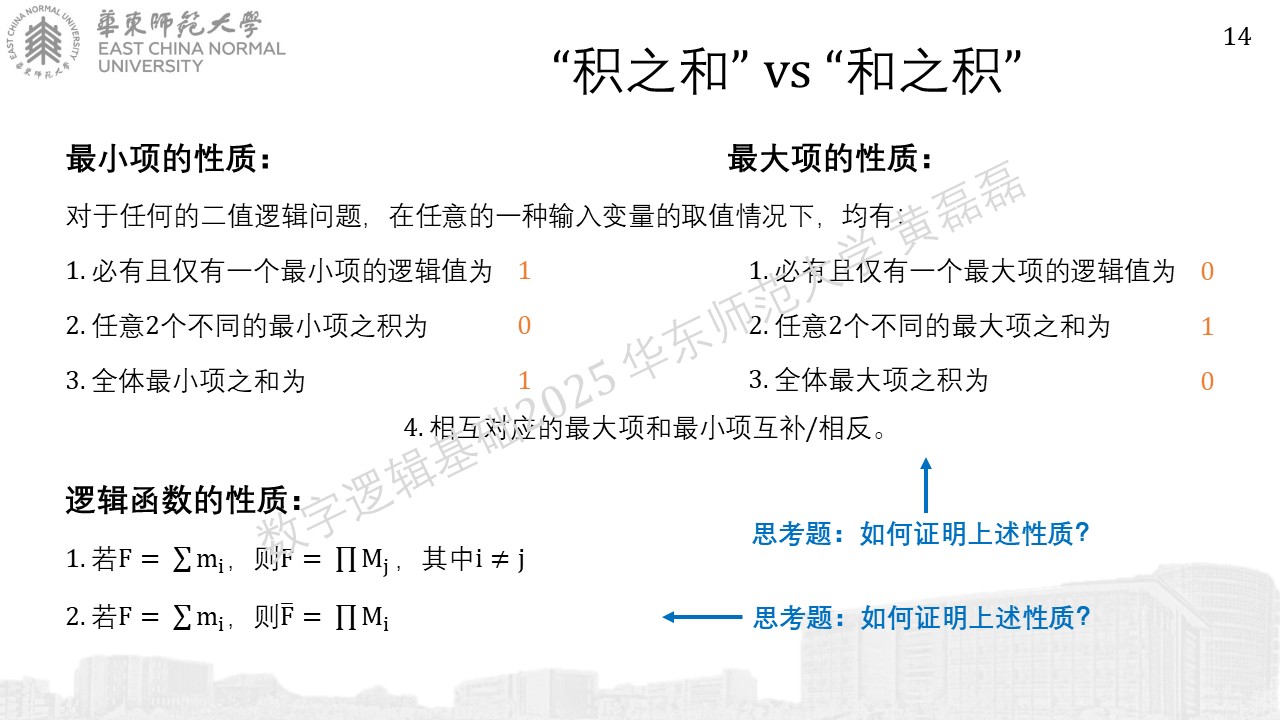

小结

../_images/%E5%B9%BB%E7%81%AF%E7%89%87143.JPG

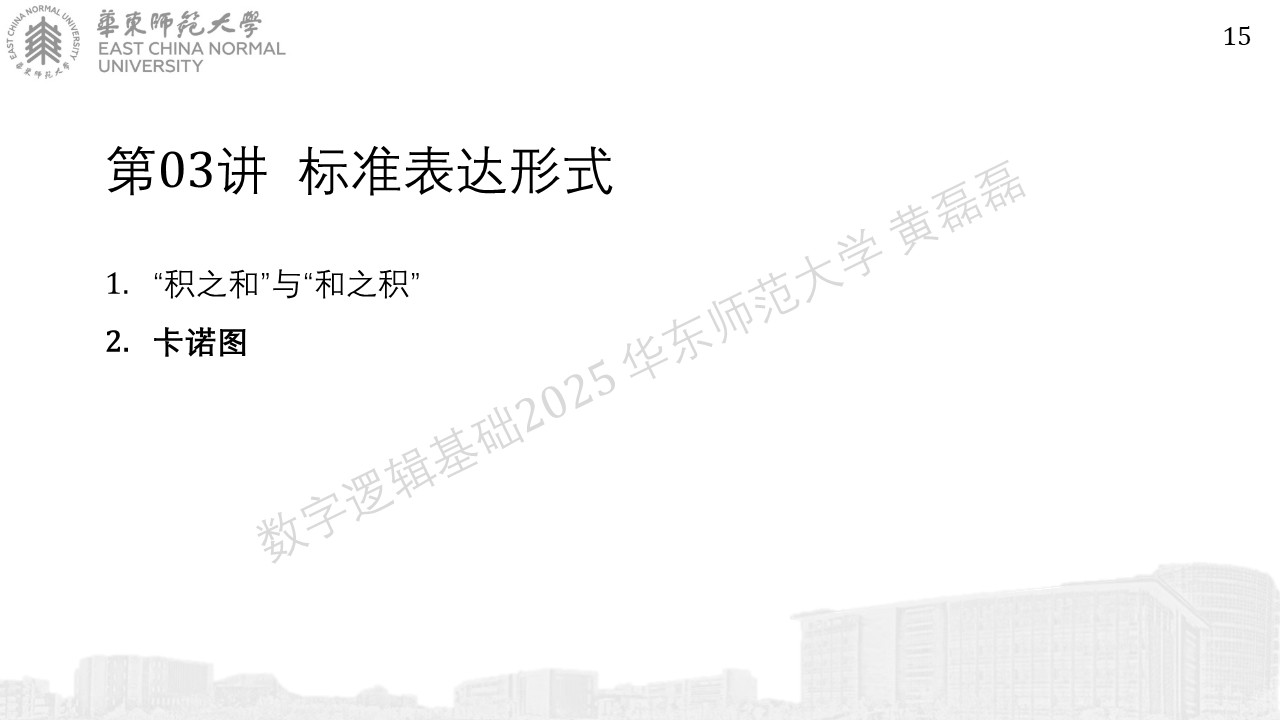

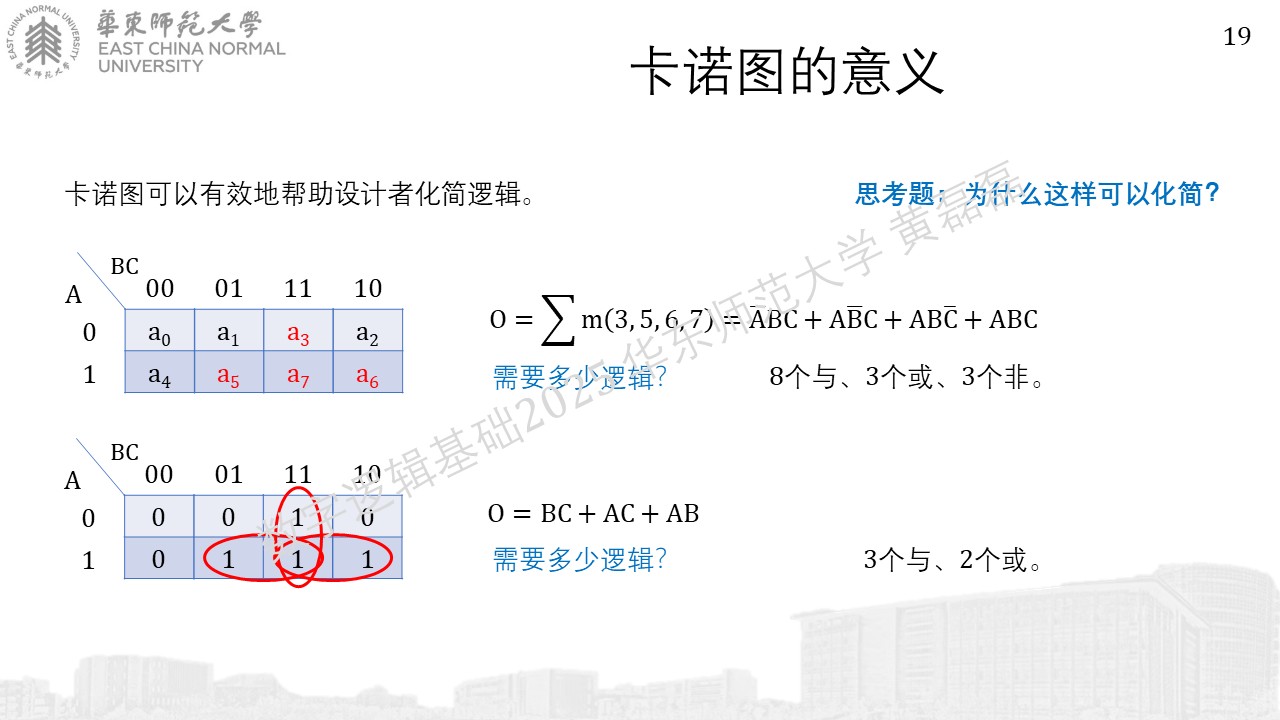

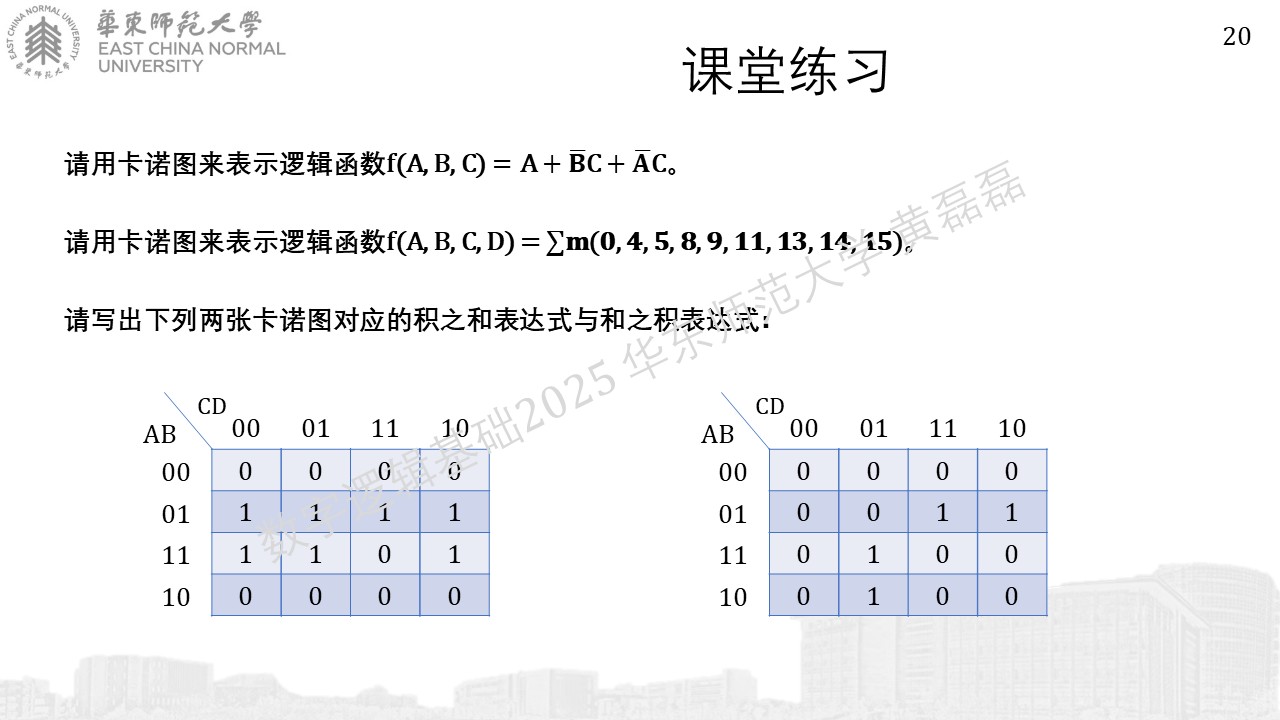

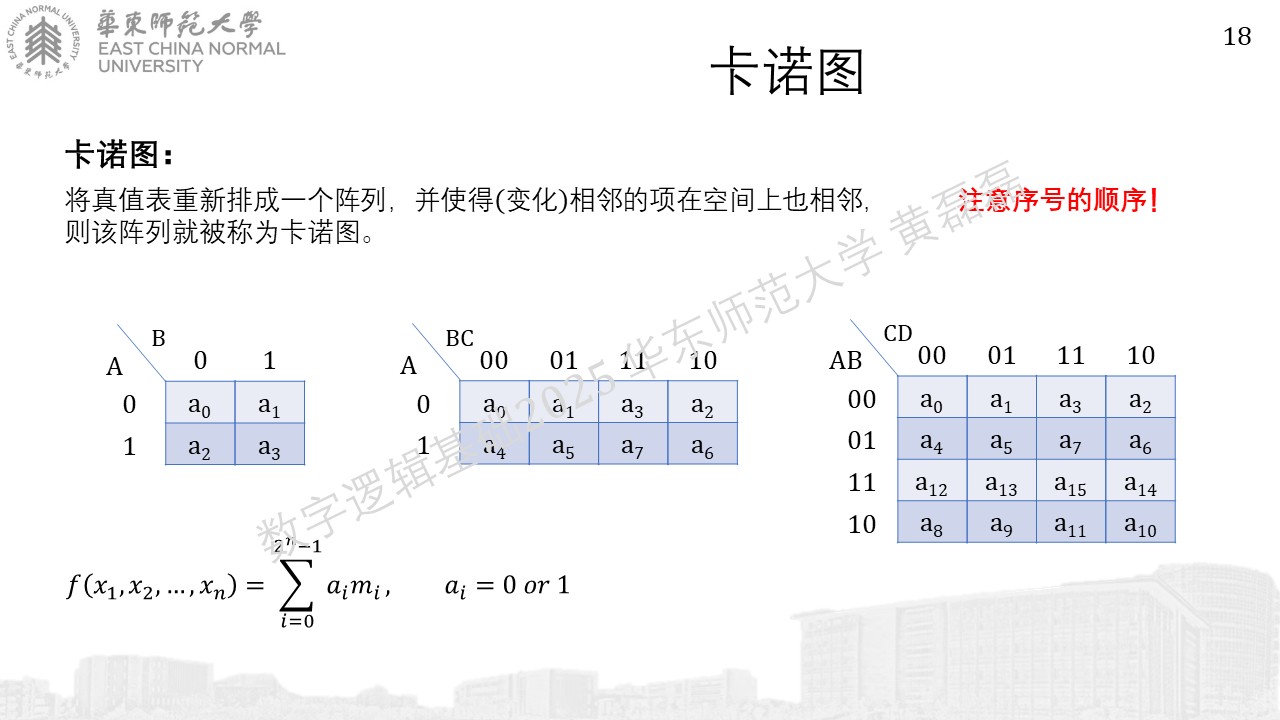

卡诺图

../_images/%E5%B9%BB%E7%81%AF%E7%89%87153.JPG

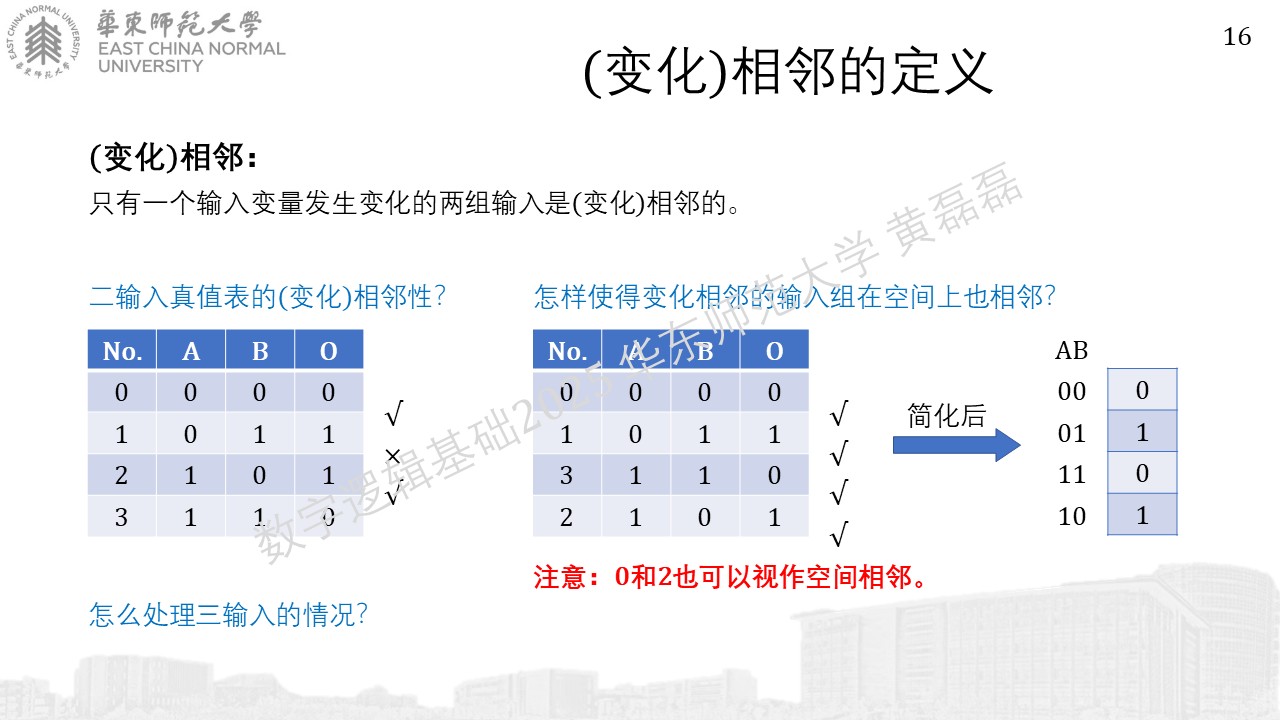

previous version:

../_images/%E5%B9%BB%E7%81%AF%E7%89%8716_old.JPG

current version:

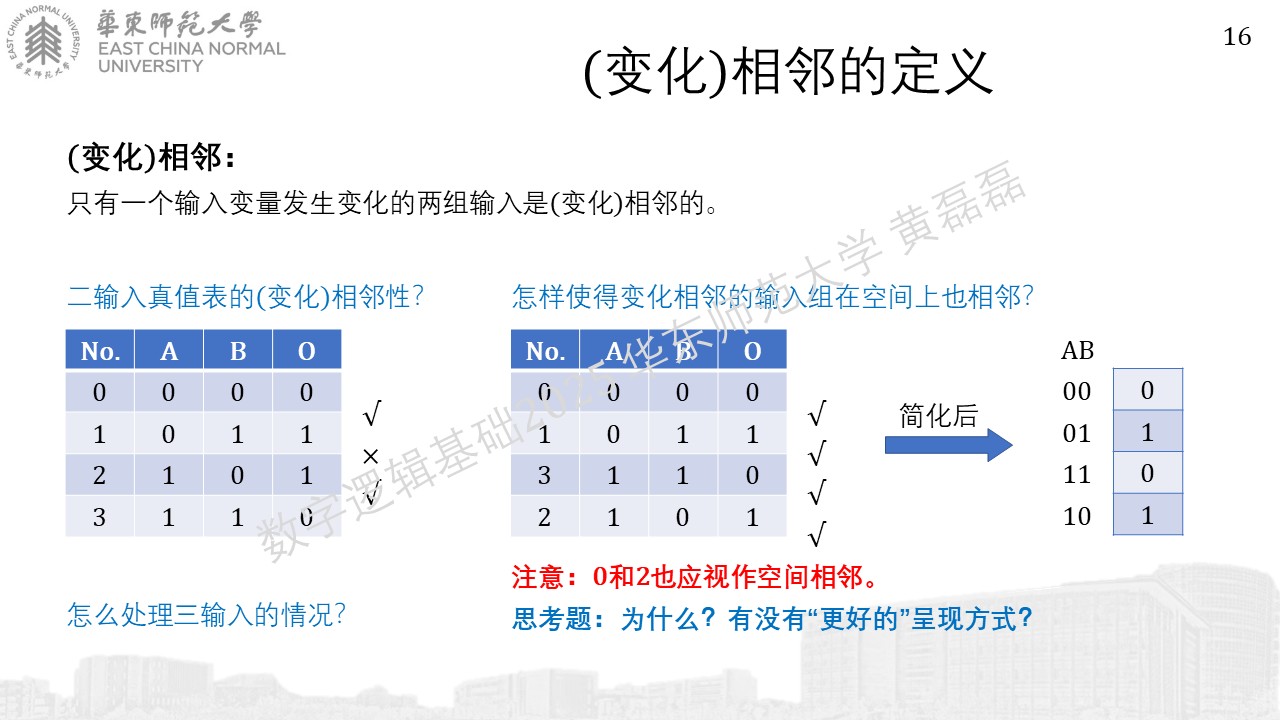

../_images/%E5%B9%BB%E7%81%AF%E7%89%87163.JPG

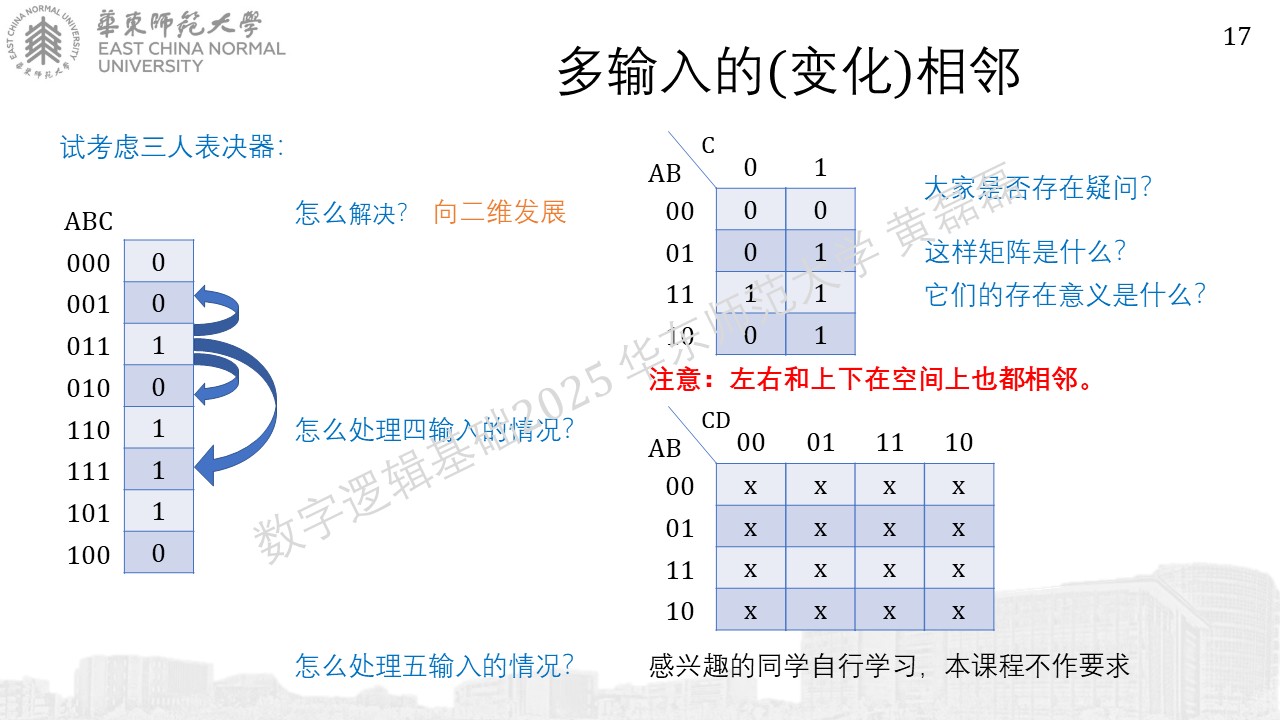

previous version:

../_images/%E5%B9%BB%E7%81%AF%E7%89%8717_old.JPG

current version:

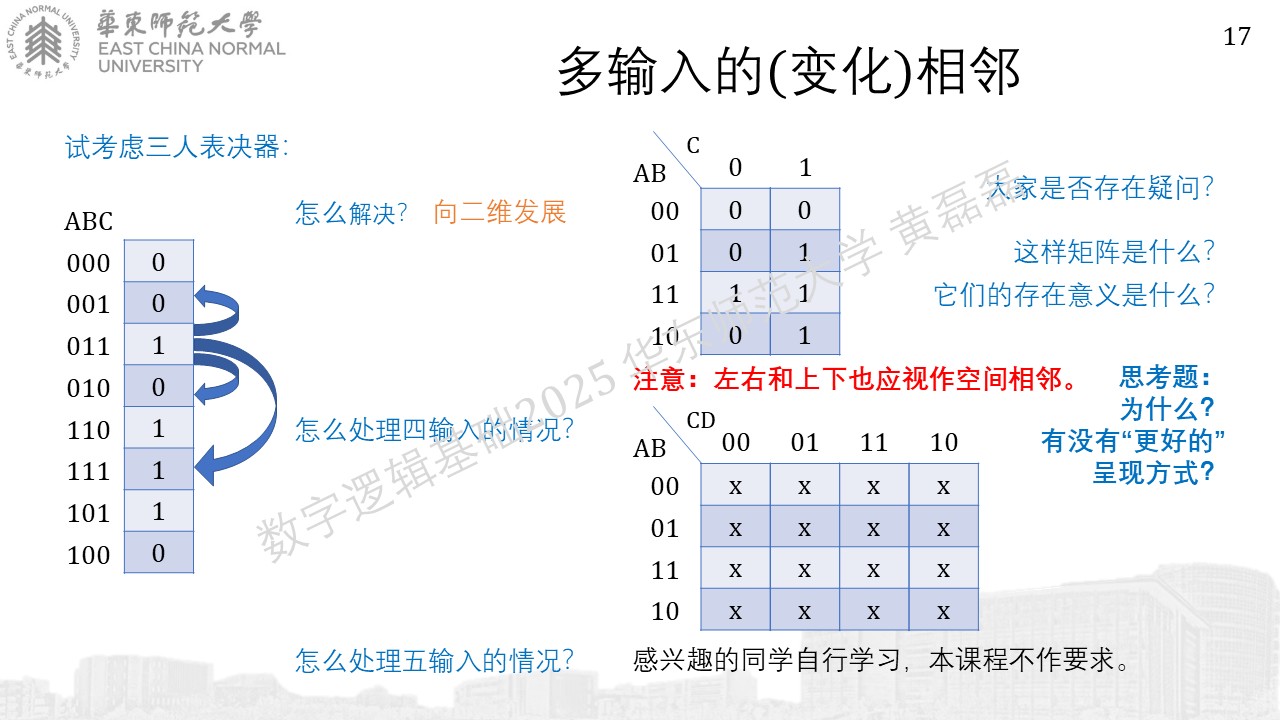

../_images/%E5%B9%BB%E7%81%AF%E7%89%87173.JPG ../_images/%E5%B9%BB%E7%81%AF%E7%89%87181.JPG ../_images/%E5%B9%BB%E7%81%AF%E7%89%87191.JPG ../_images/%E5%B9%BB%E7%81%AF%E7%89%87201.JPG ../_images/%E5%B9%BB%E7%81%AF%E7%89%87211.JPG

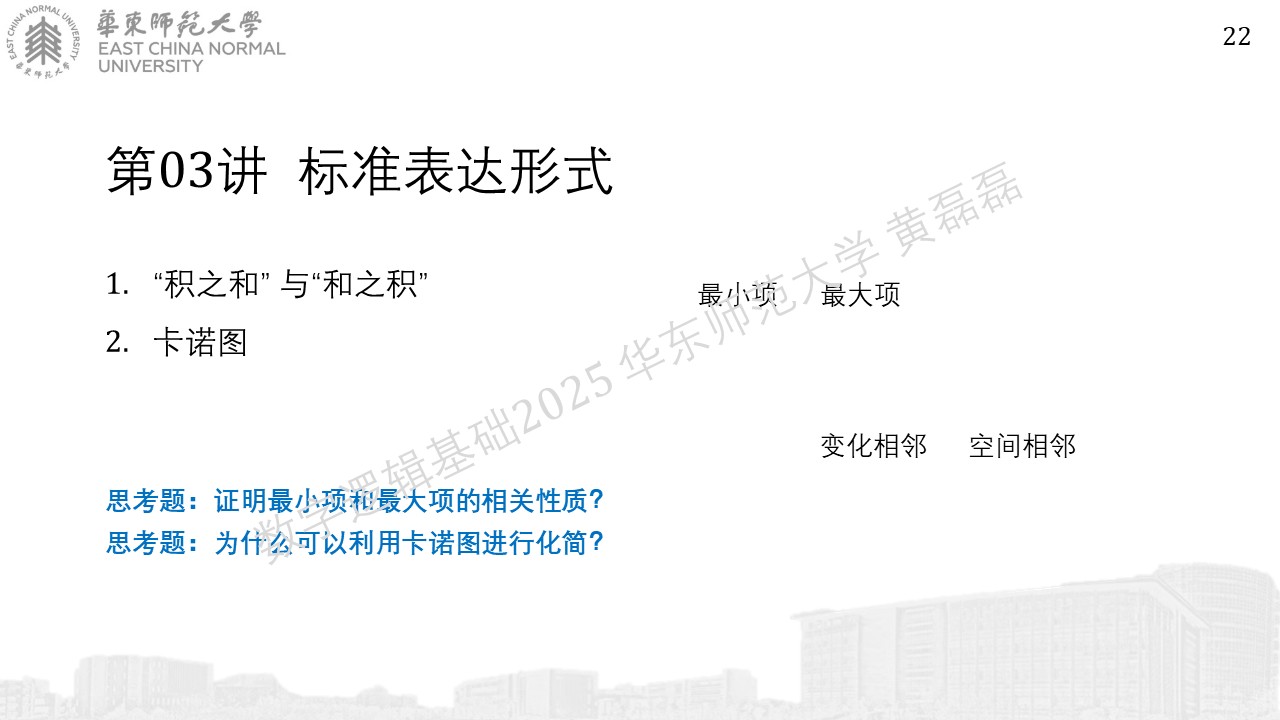

previous version:

../_images/%E5%B9%BB%E7%81%AF%E7%89%8722_old.JPG

current version:

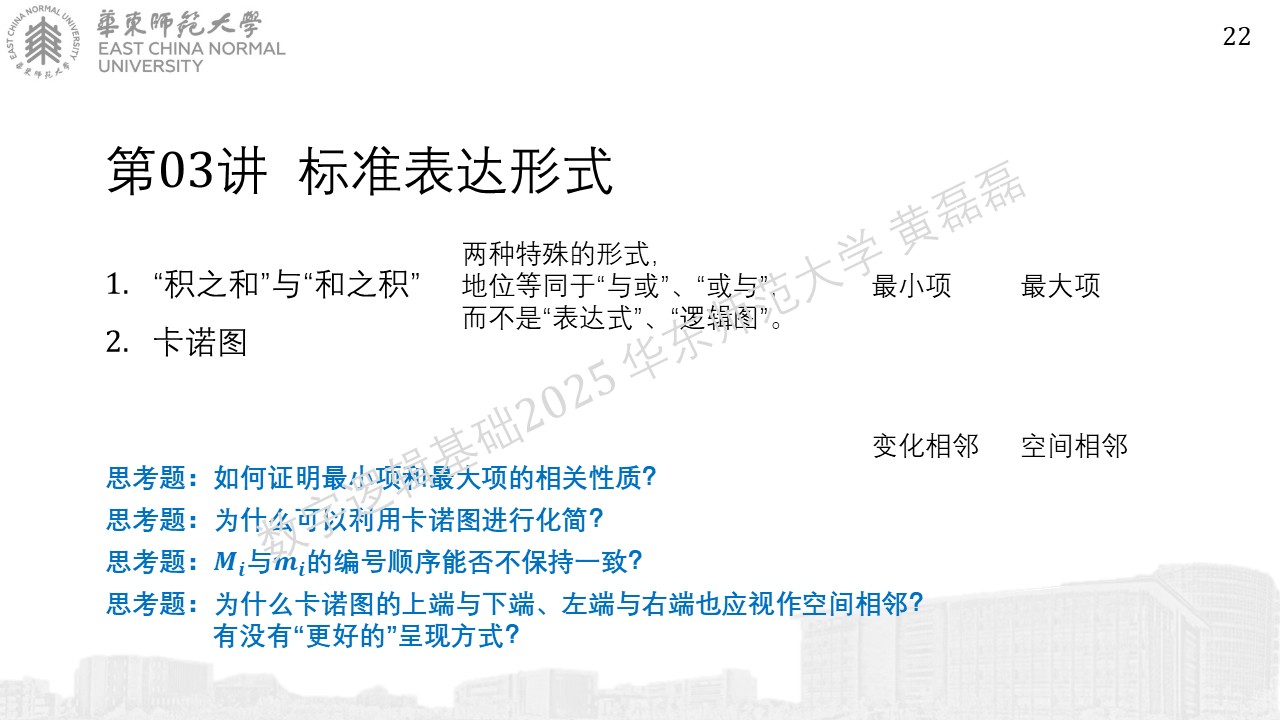

../_images/%E5%B9%BB%E7%81%AF%E7%89%87221.JPG ../_images/%E5%B9%BB%E7%81%AF%E7%89%87231.JPG
