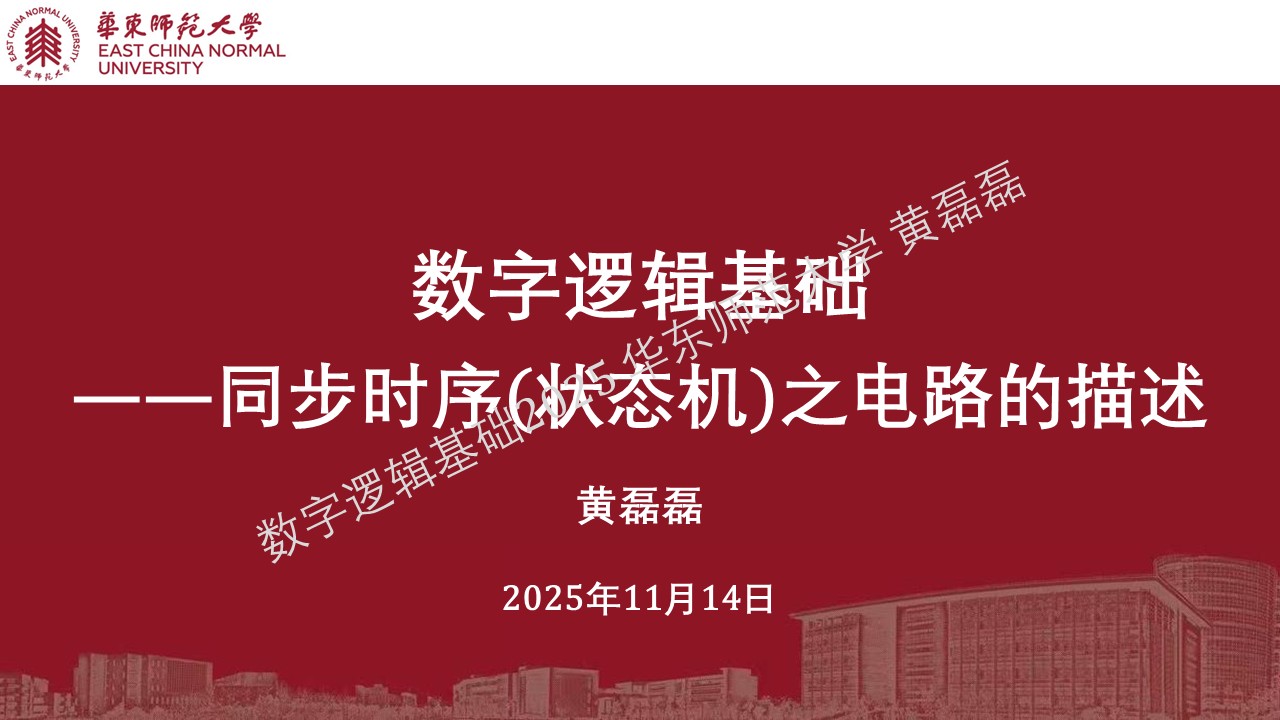

第11讲 - 同步时序(状态机) - 电路的描述

../_images/%E5%B9%BB%E7%81%AF%E7%89%871109.JPG

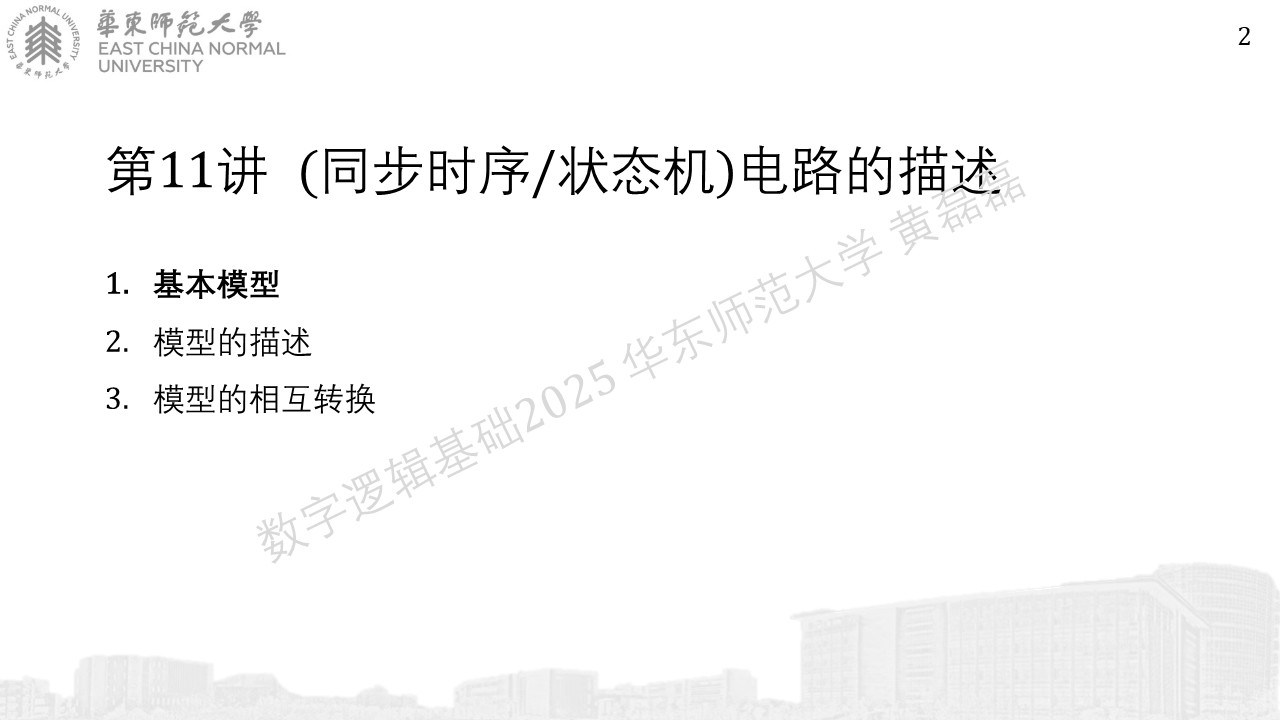

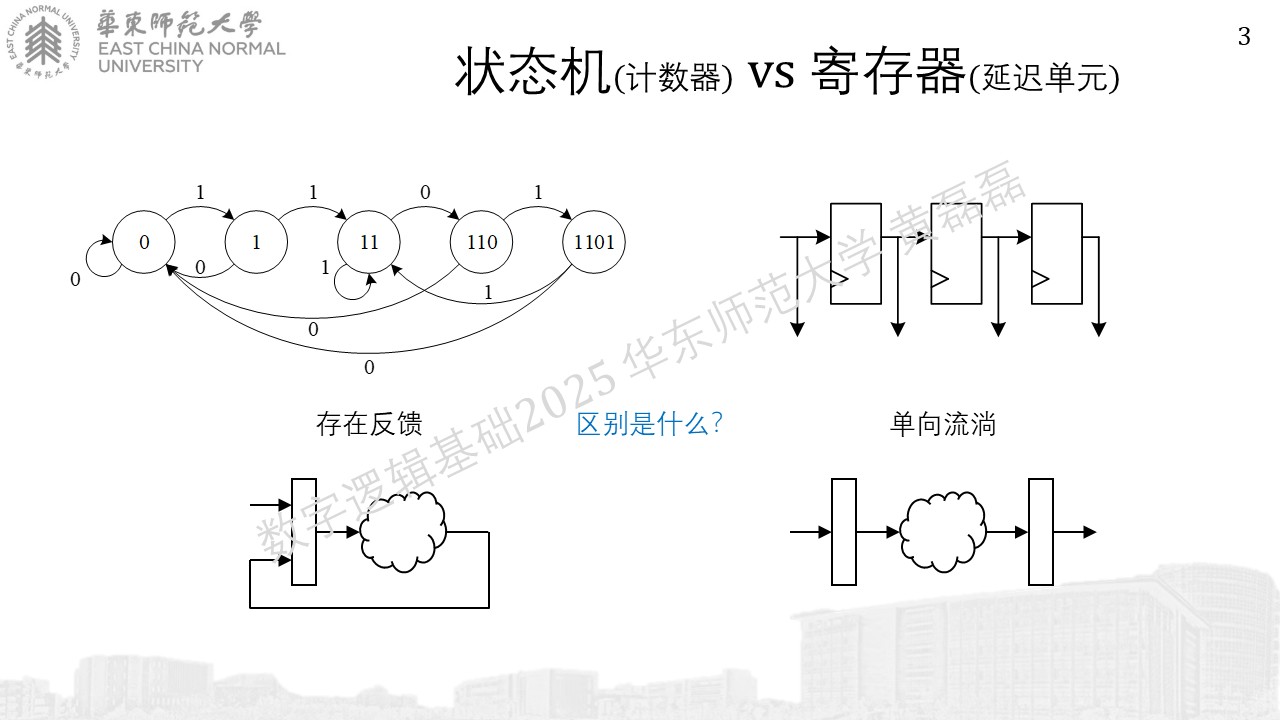

基本模型

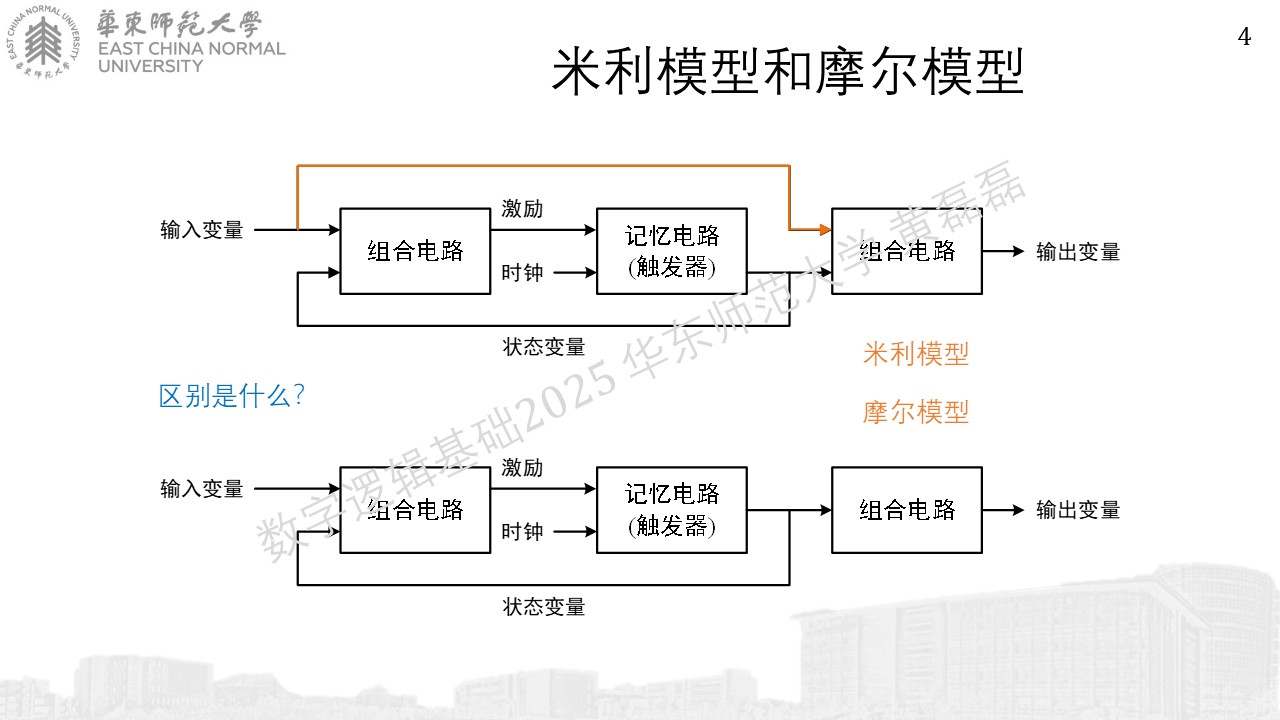

../_images/%E5%B9%BB%E7%81%AF%E7%89%87299.JPG ../_images/%E5%B9%BB%E7%81%AF%E7%89%87357.JPG ../_images/%E5%B9%BB%E7%81%AF%E7%89%87436.JPG

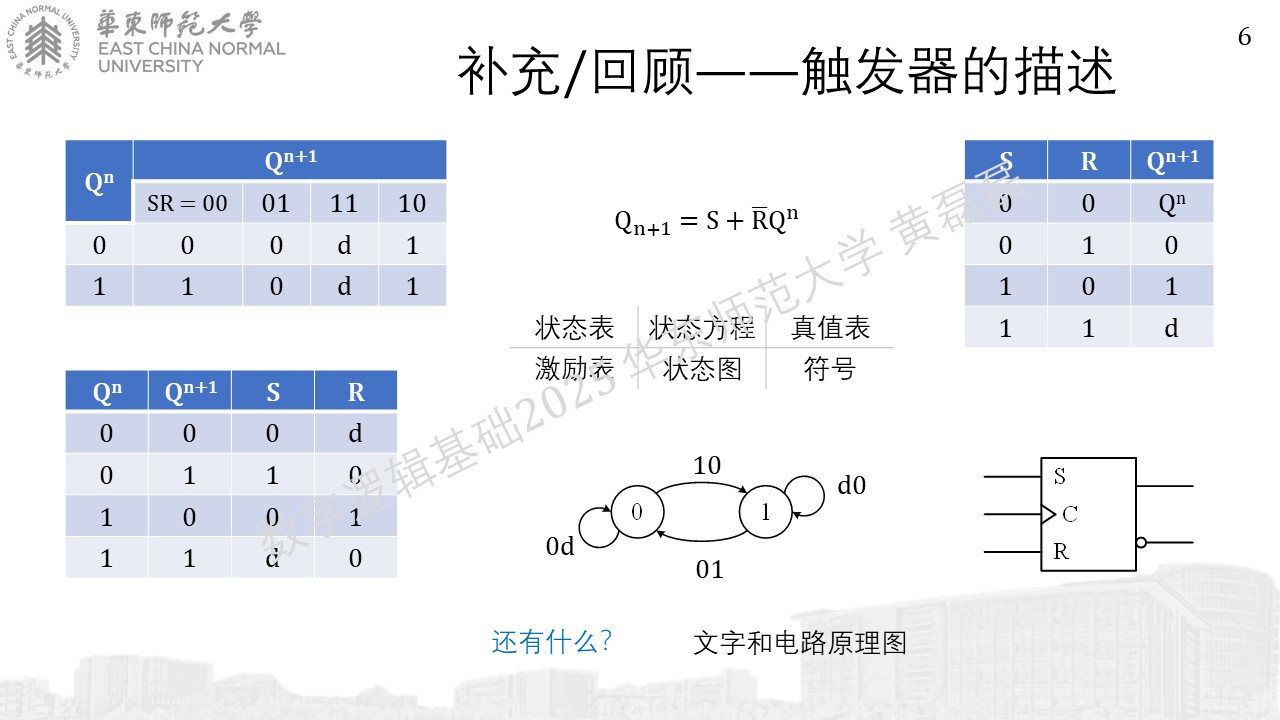

模型的描述

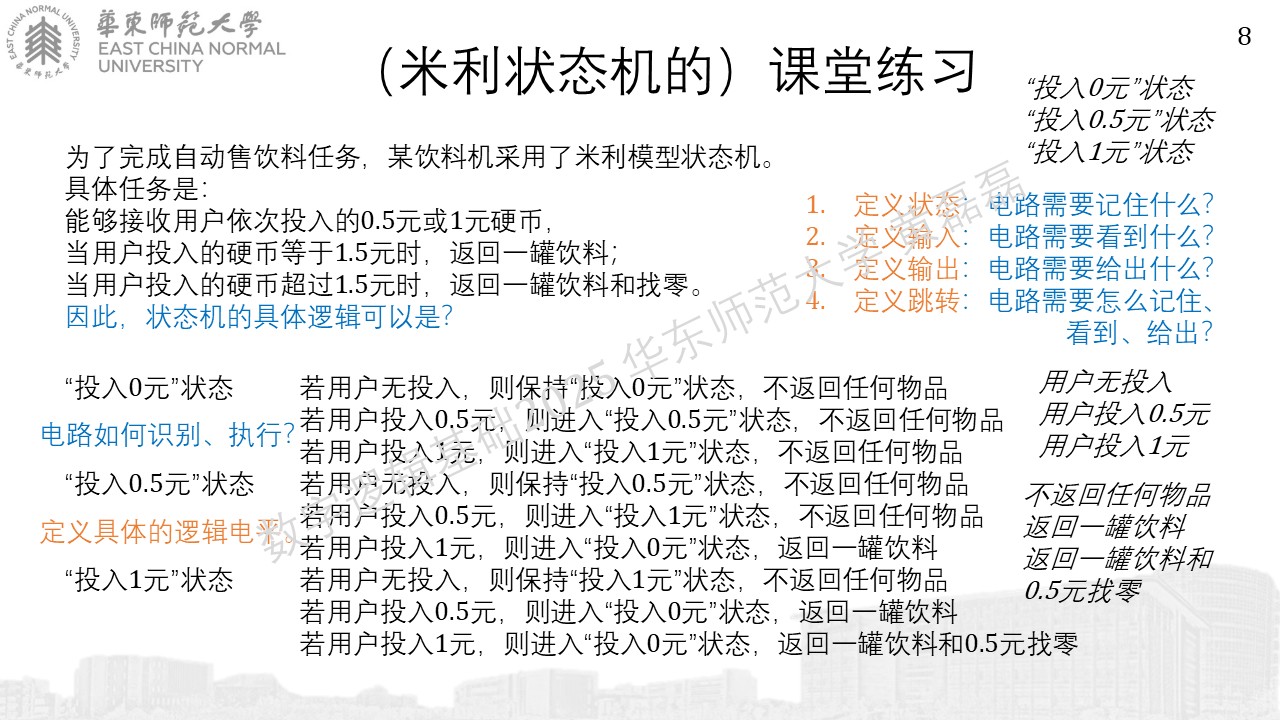

米利状态机

../_images/%E5%B9%BB%E7%81%AF%E7%89%87529.JPG ../_images/%E5%B9%BB%E7%81%AF%E7%89%87627.JPG ../_images/%E5%B9%BB%E7%81%AF%E7%89%87727.JPG ../_images/%E5%B9%BB%E7%81%AF%E7%89%87826.JPG ../_images/%E5%B9%BB%E7%81%AF%E7%89%87924.JPG ../_images/%E5%B9%BB%E7%81%AF%E7%89%871024.JPG

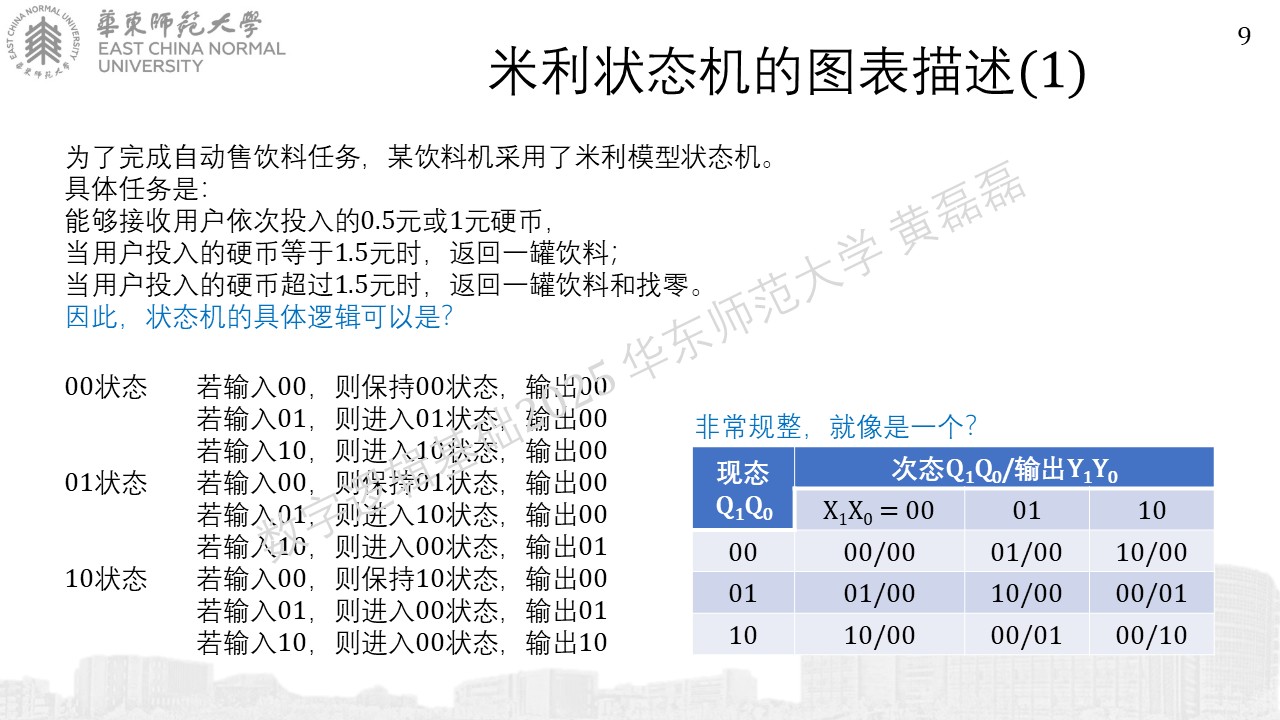

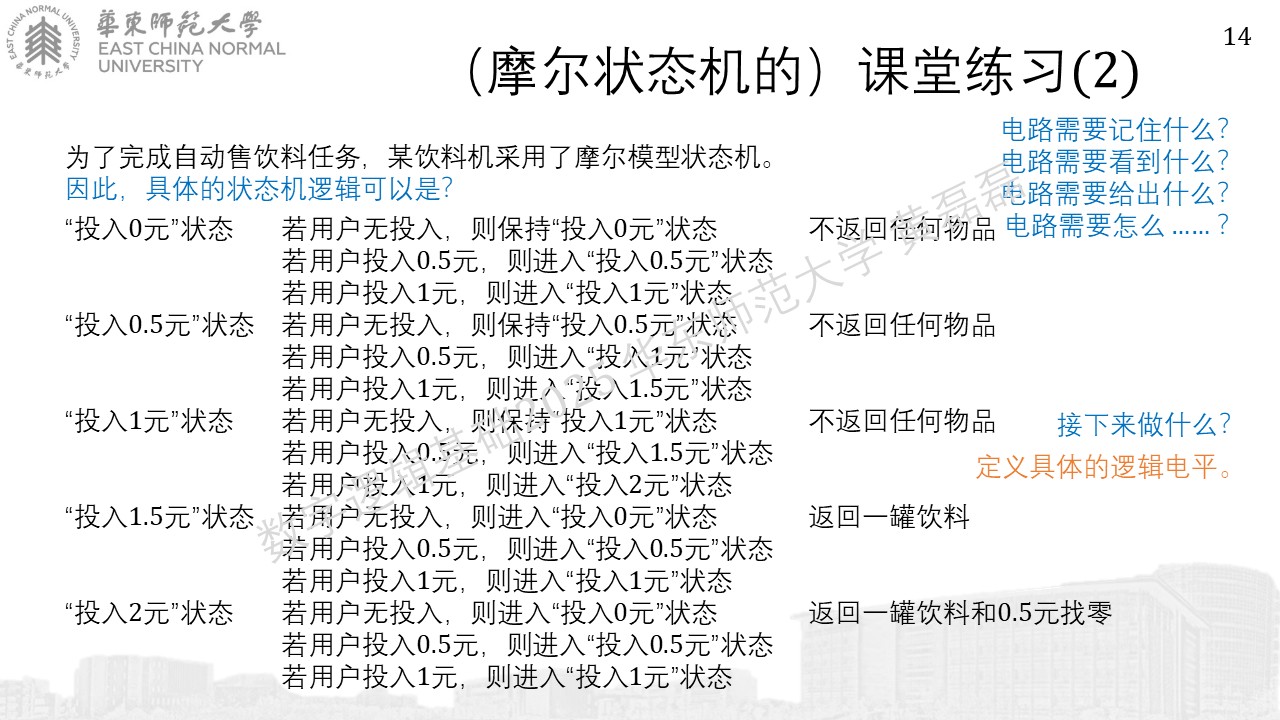

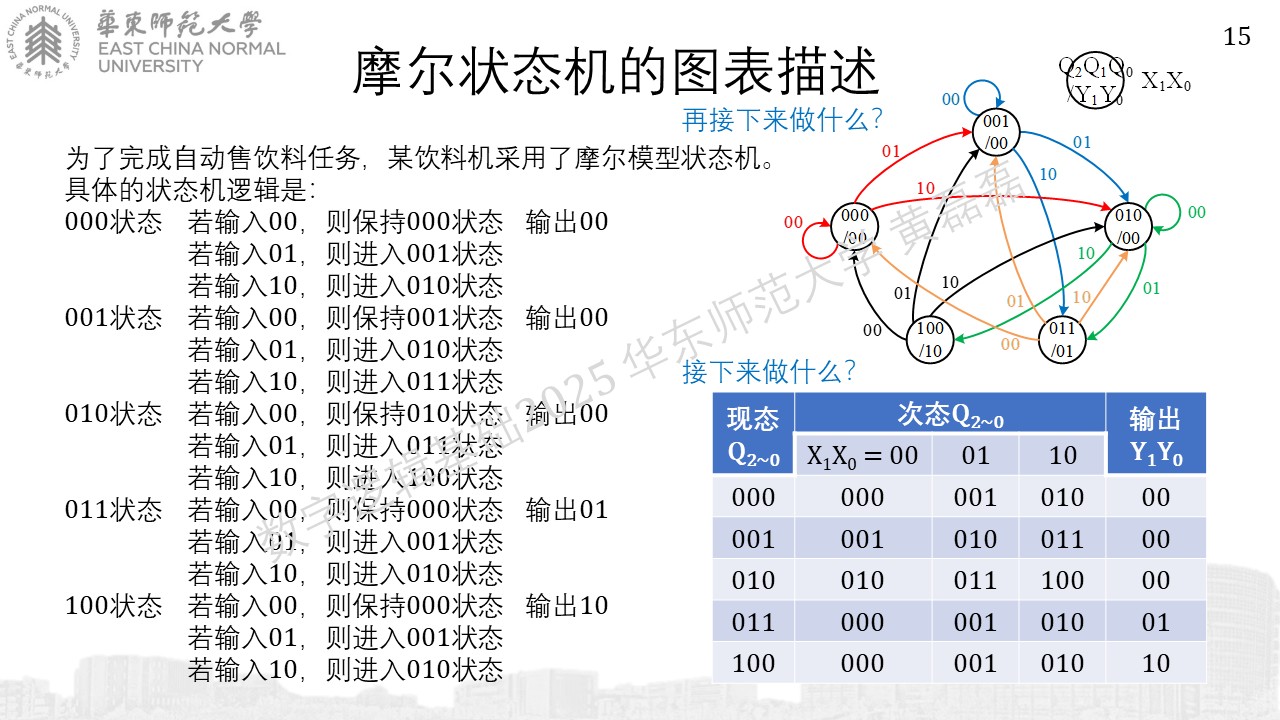

摩尔状态机

../_images/%E5%B9%BB%E7%81%AF%E7%89%871128.JPG ../_images/%E5%B9%BB%E7%81%AF%E7%89%871226.JPG ../_images/%E5%B9%BB%E7%81%AF%E7%89%871324.JPG ../_images/%E5%B9%BB%E7%81%AF%E7%89%871420.JPG ../_images/%E5%B9%BB%E7%81%AF%E7%89%871518.JPG

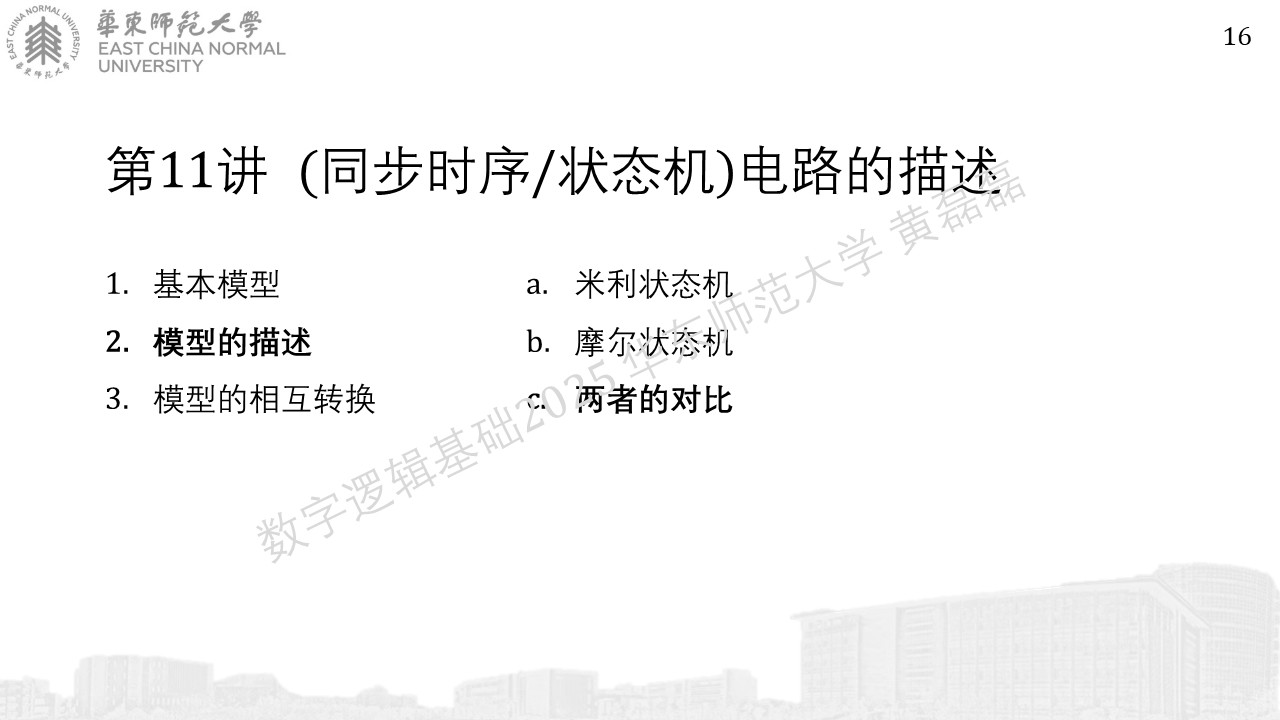

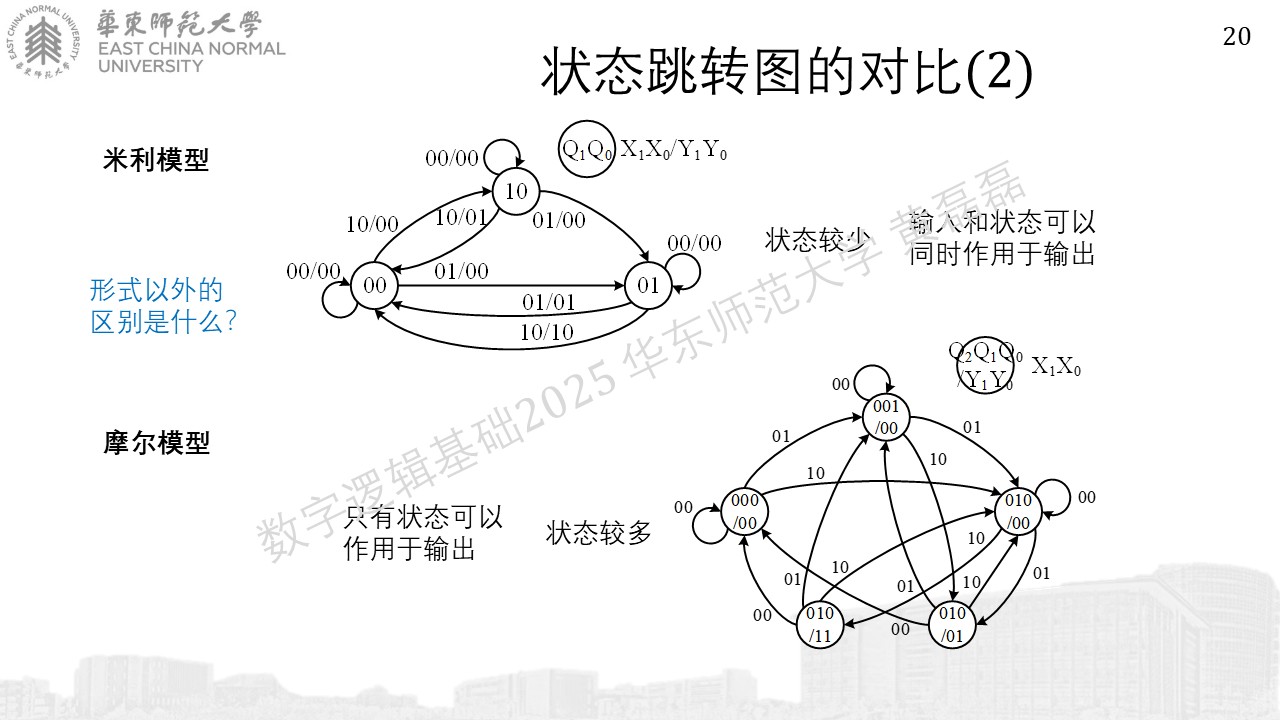

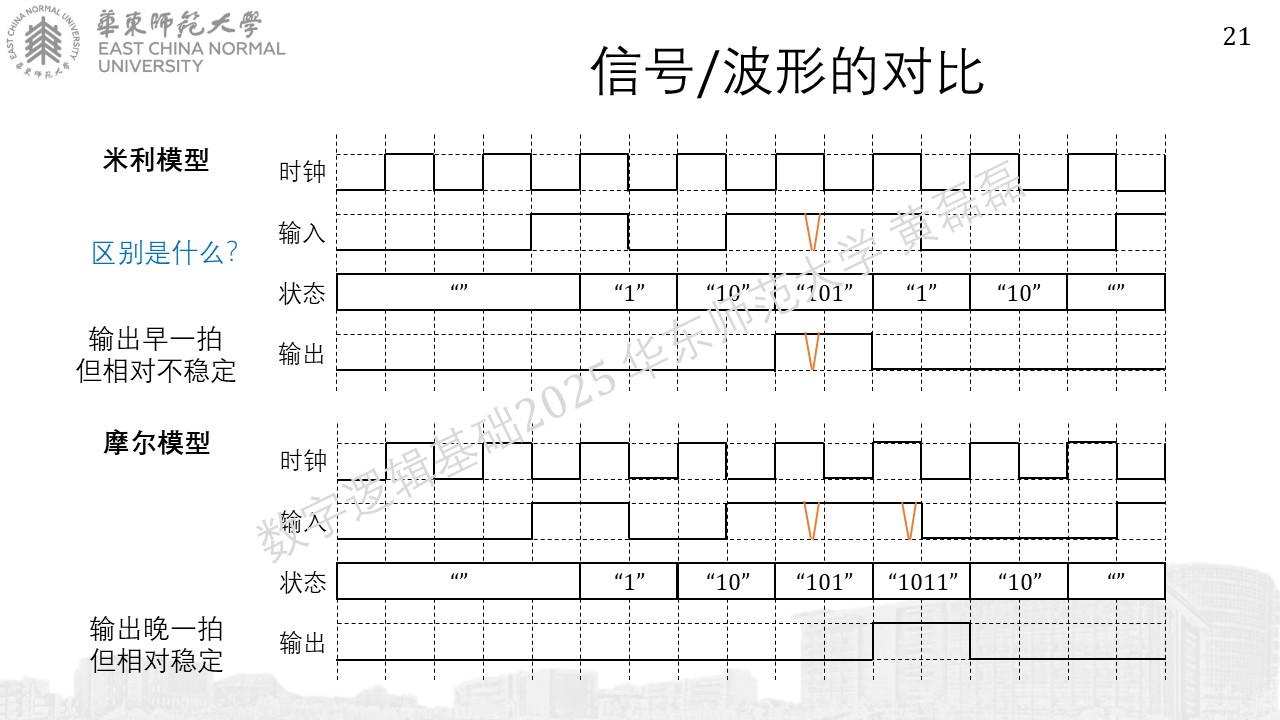

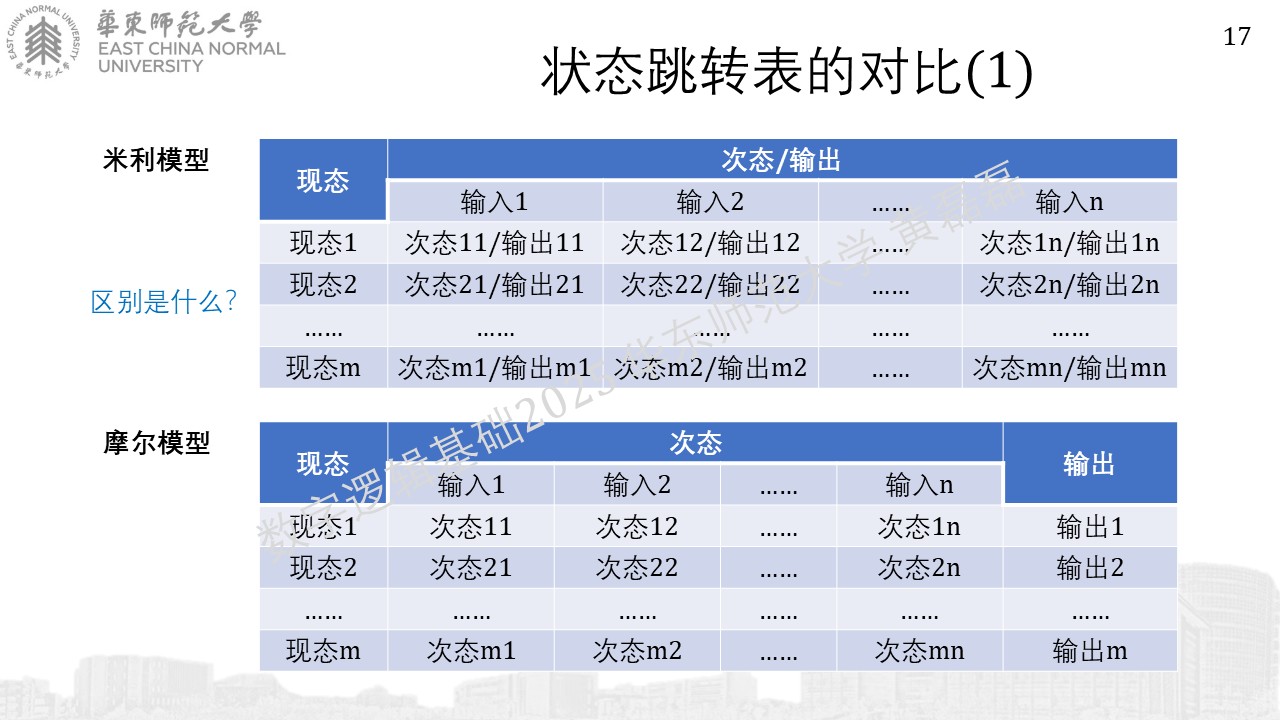

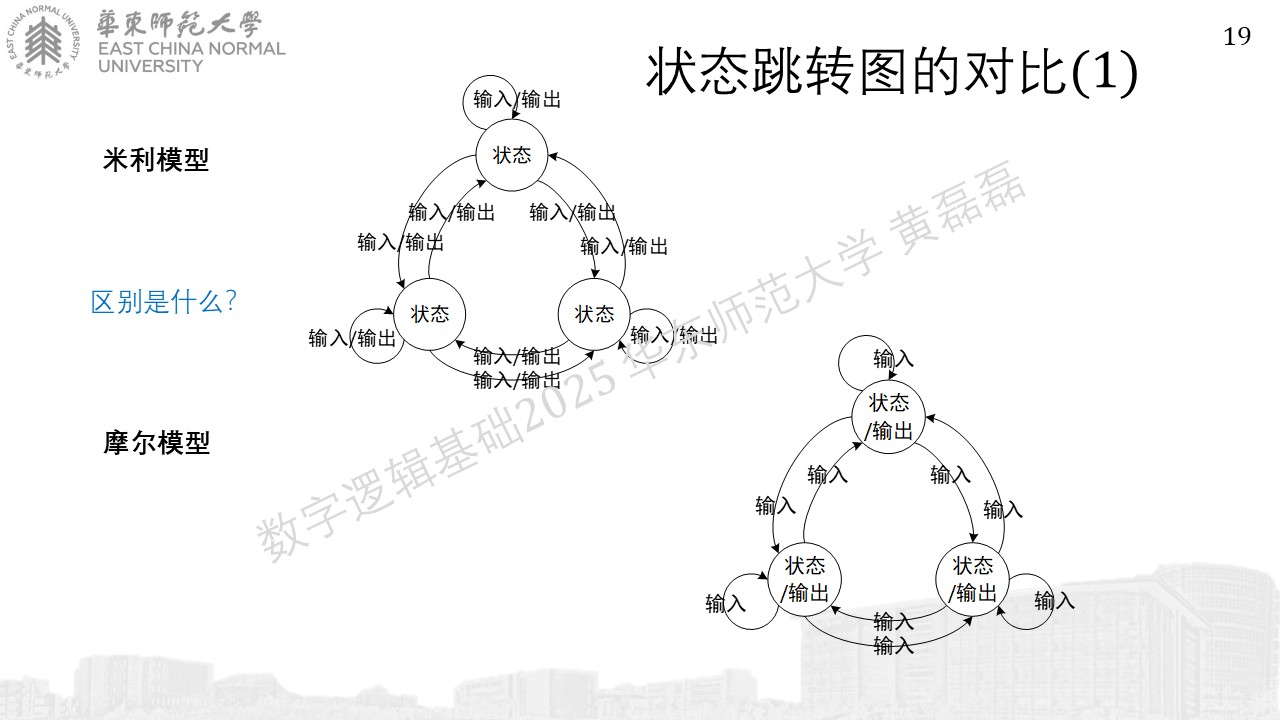

两者的对比

../_images/%E5%B9%BB%E7%81%AF%E7%89%871617.JPG ../_images/%E5%B9%BB%E7%81%AF%E7%89%871717.JPG ../_images/%E5%B9%BB%E7%81%AF%E7%89%871815.JPG ../_images/%E5%B9%BB%E7%81%AF%E7%89%871914.JPG ../_images/%E5%B9%BB%E7%81%AF%E7%89%872014.JPG ../_images/%E5%B9%BB%E7%81%AF%E7%89%872119.JPG

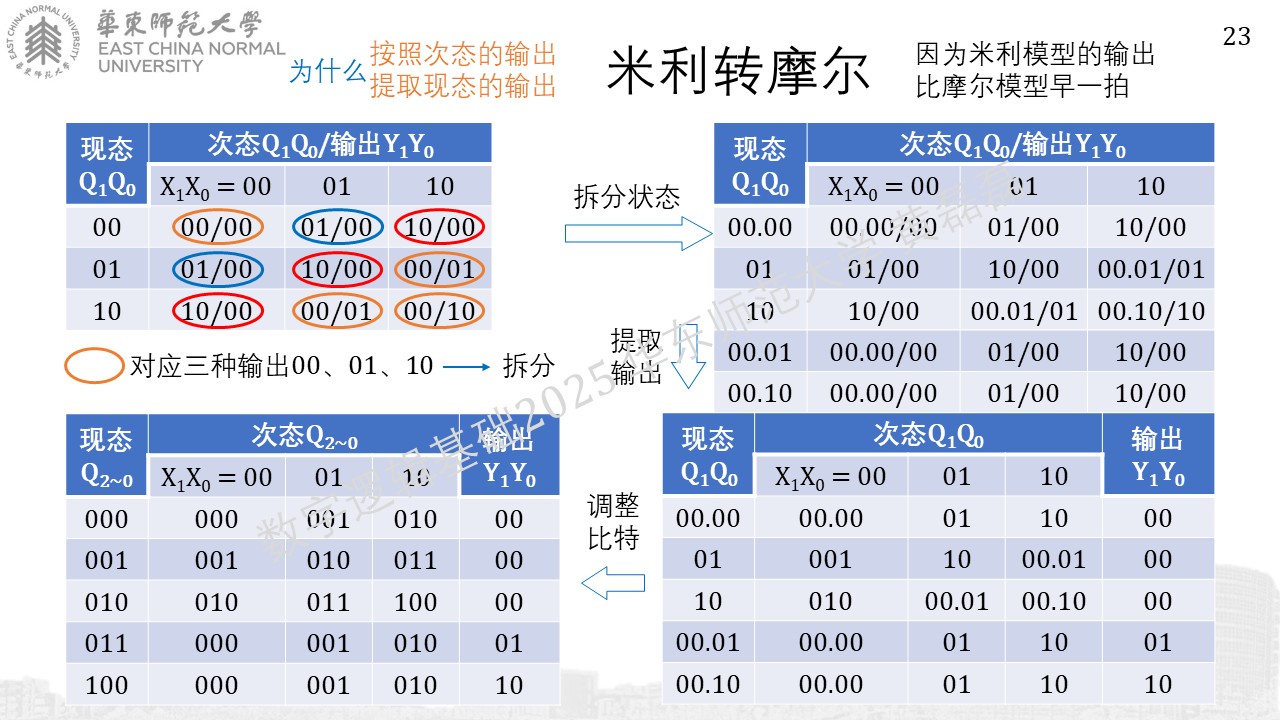

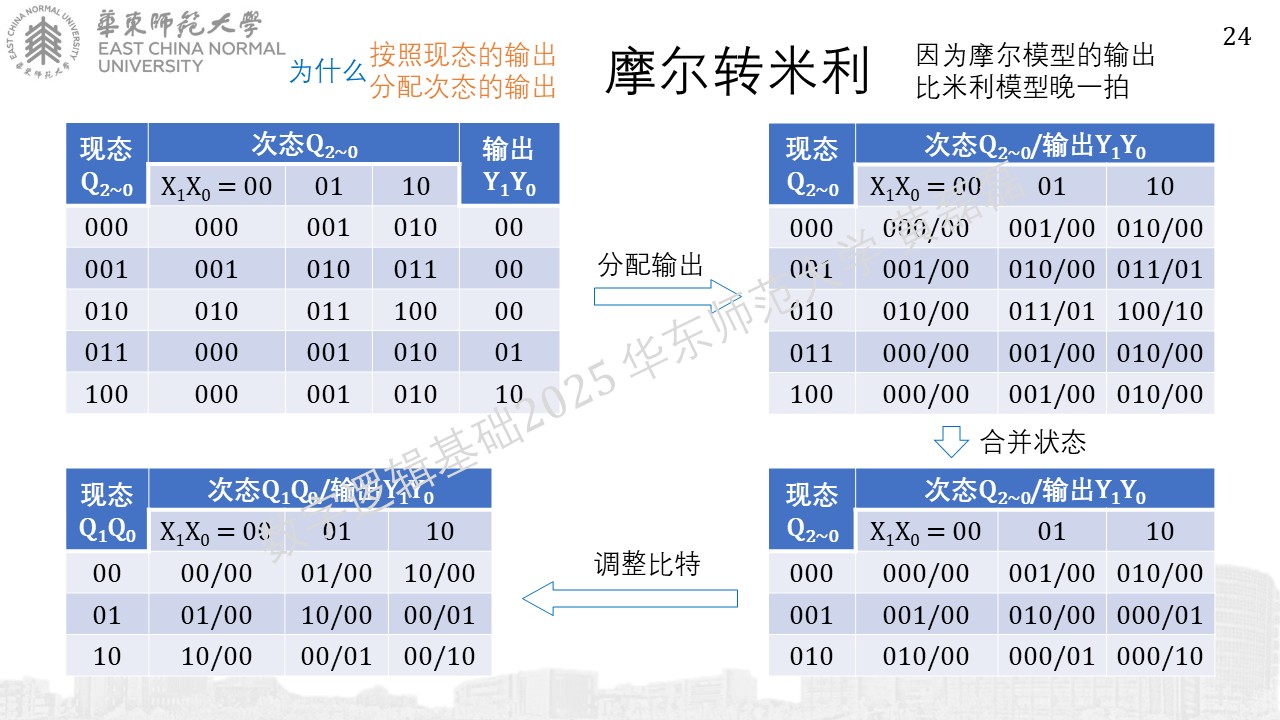

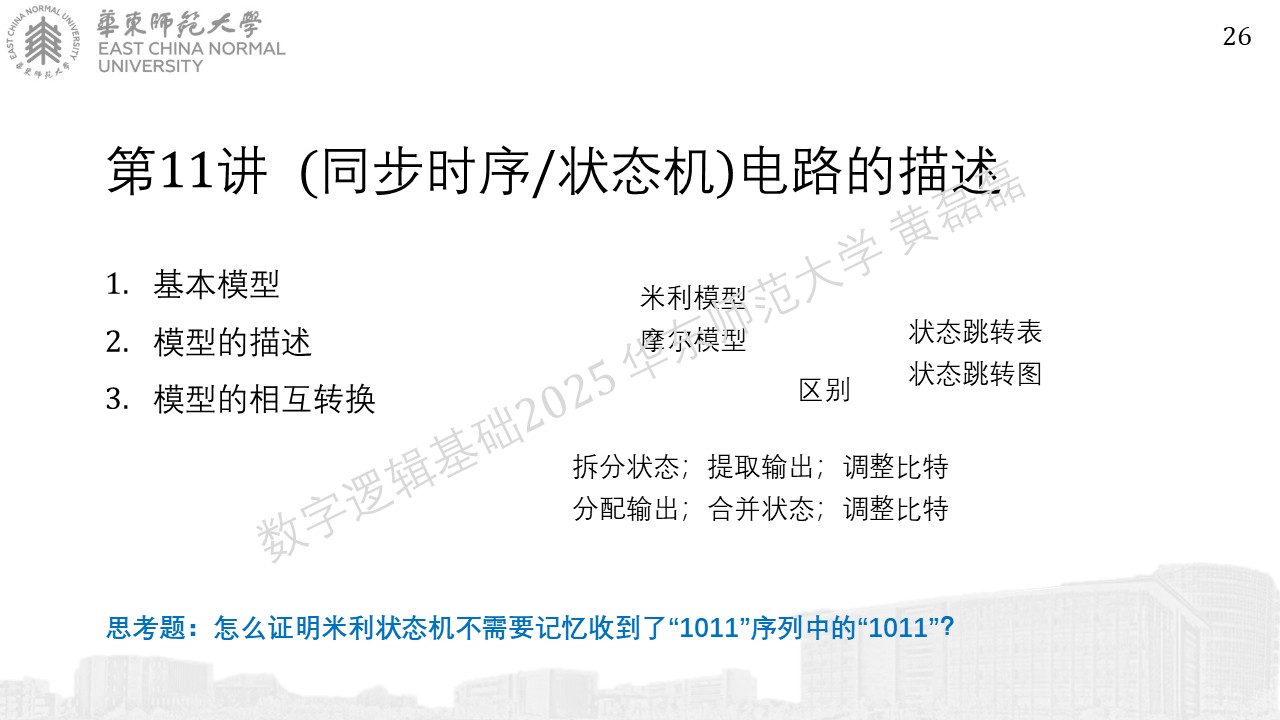

模型的相互转换

../_images/%E5%B9%BB%E7%81%AF%E7%89%872215.JPG ../_images/%E5%B9%BB%E7%81%AF%E7%89%872314.JPG ../_images/%E5%B9%BB%E7%81%AF%E7%89%872413.JPG ../_images/%E5%B9%BB%E7%81%AF%E7%89%872511.JPG ../_images/%E5%B9%BB%E7%81%AF%E7%89%872610.JPG ../_images/%E5%B9%BB%E7%81%AF%E7%89%872710.JPG
