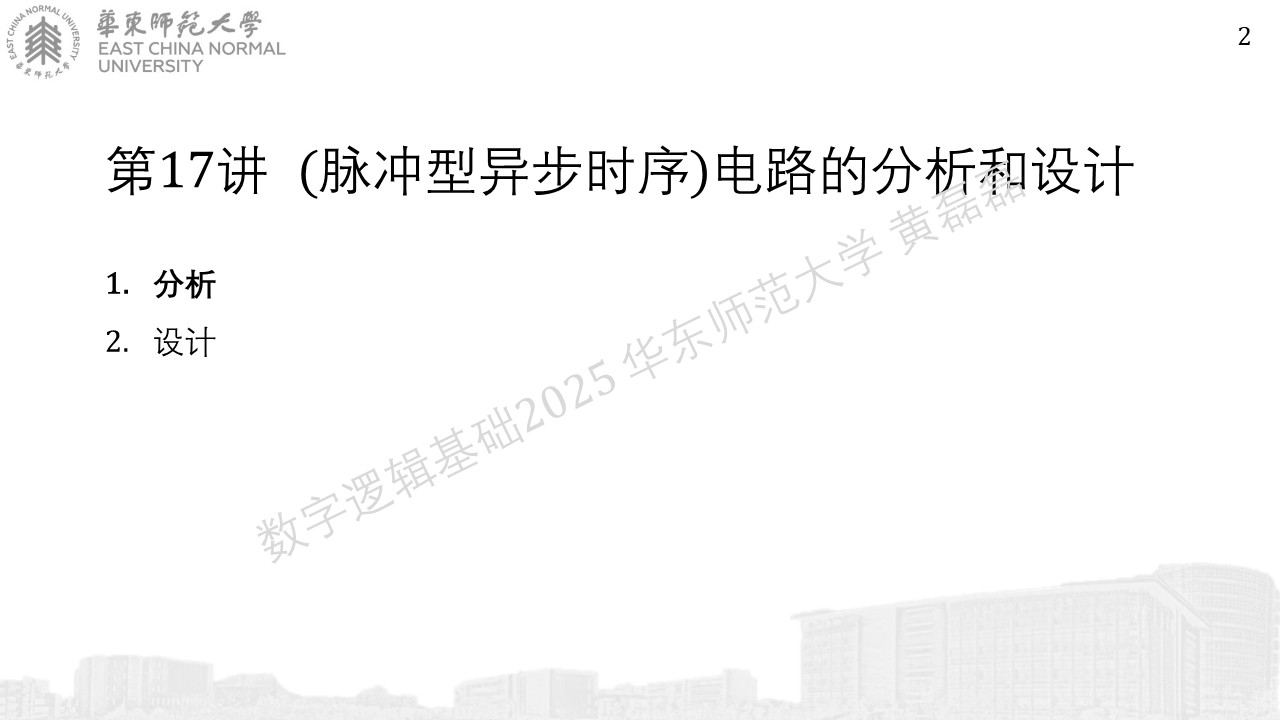

第17讲 - 异步时序(脉冲型) - 电路的分析和设计

../_images/%E5%B9%BB%E7%81%AF%E7%89%871142.JPG

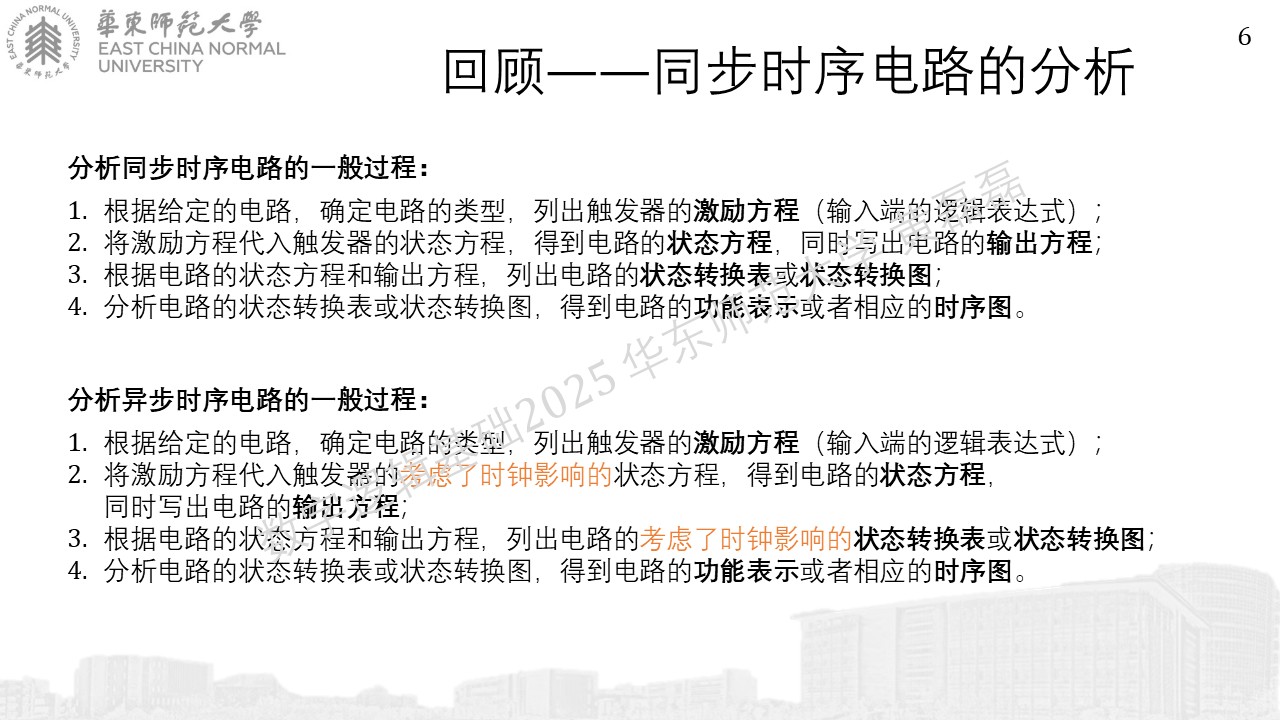

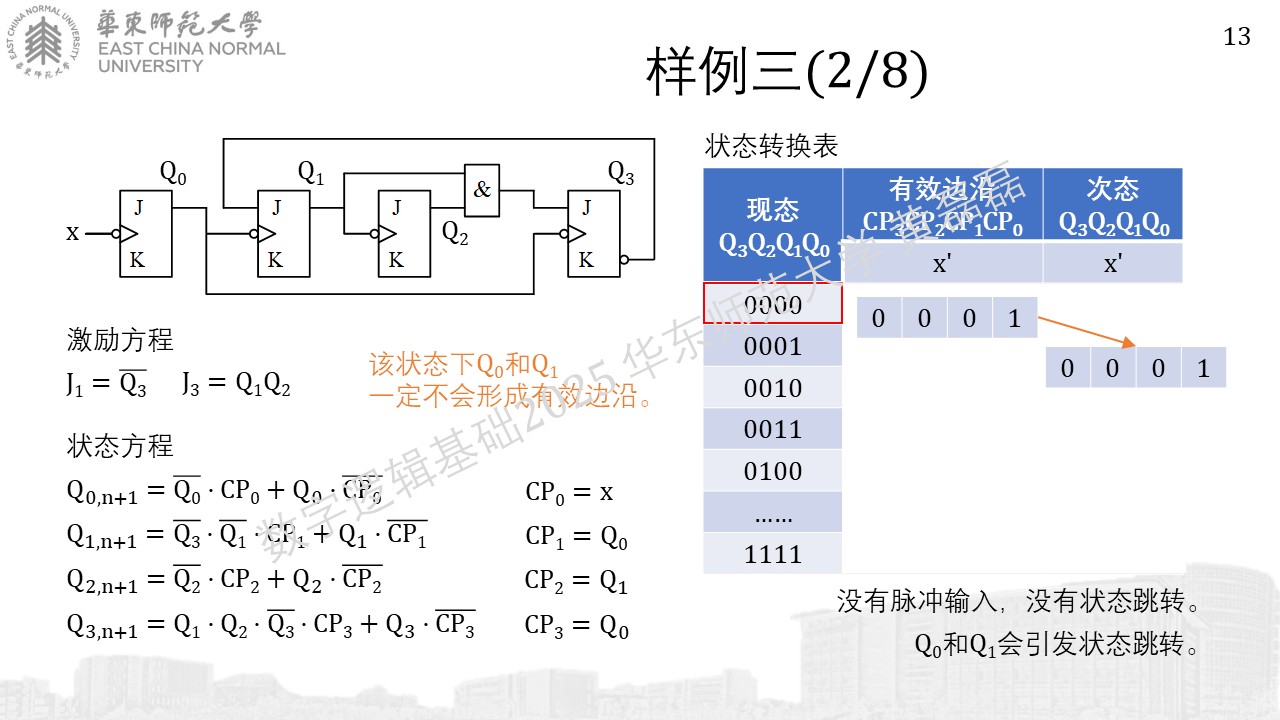

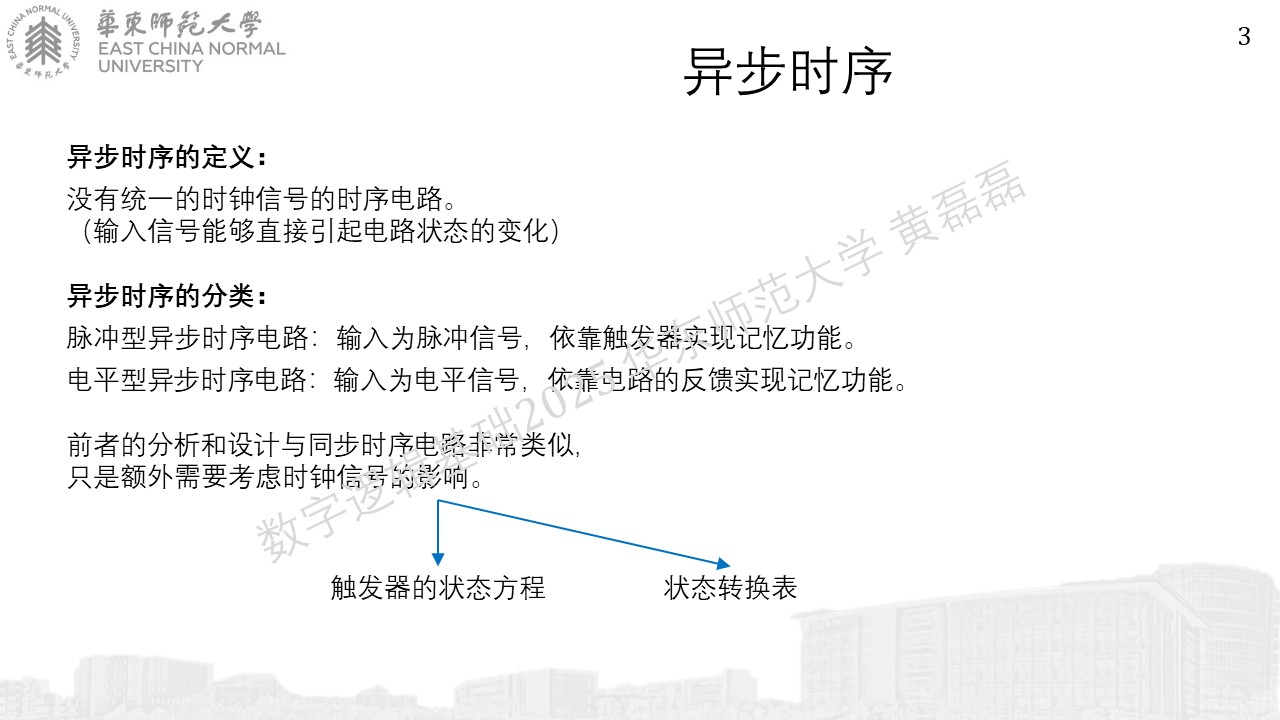

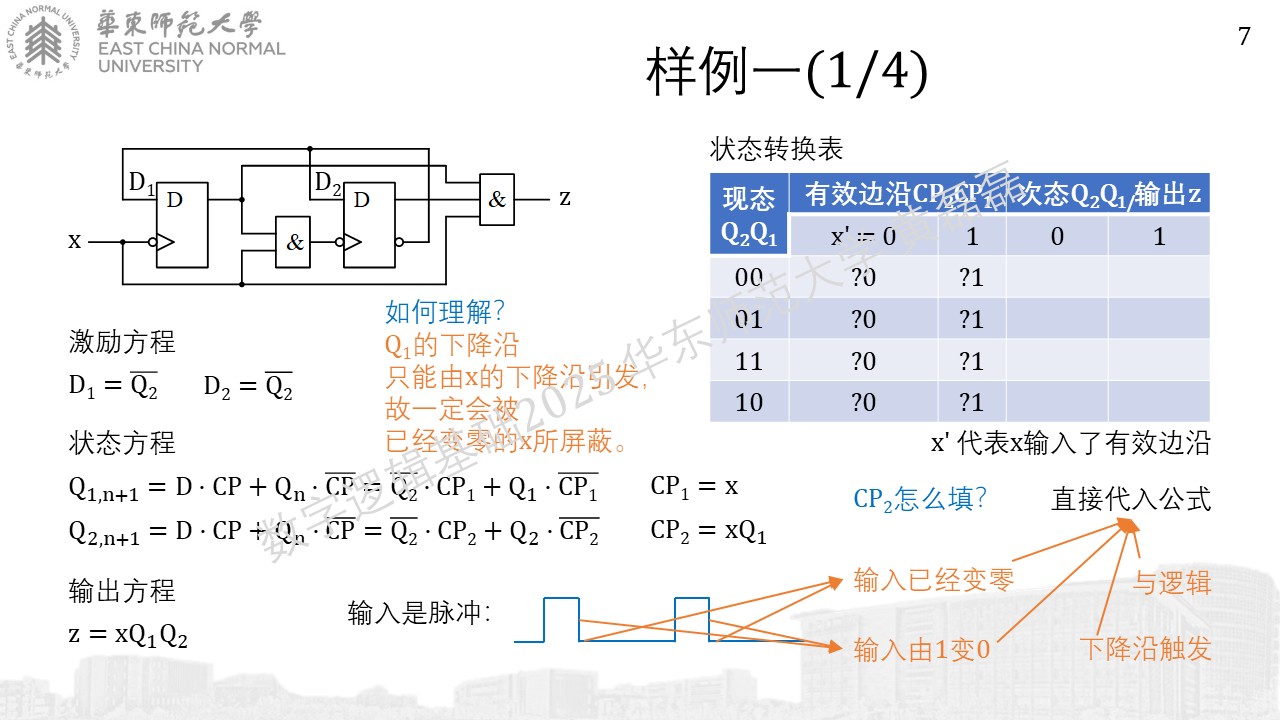

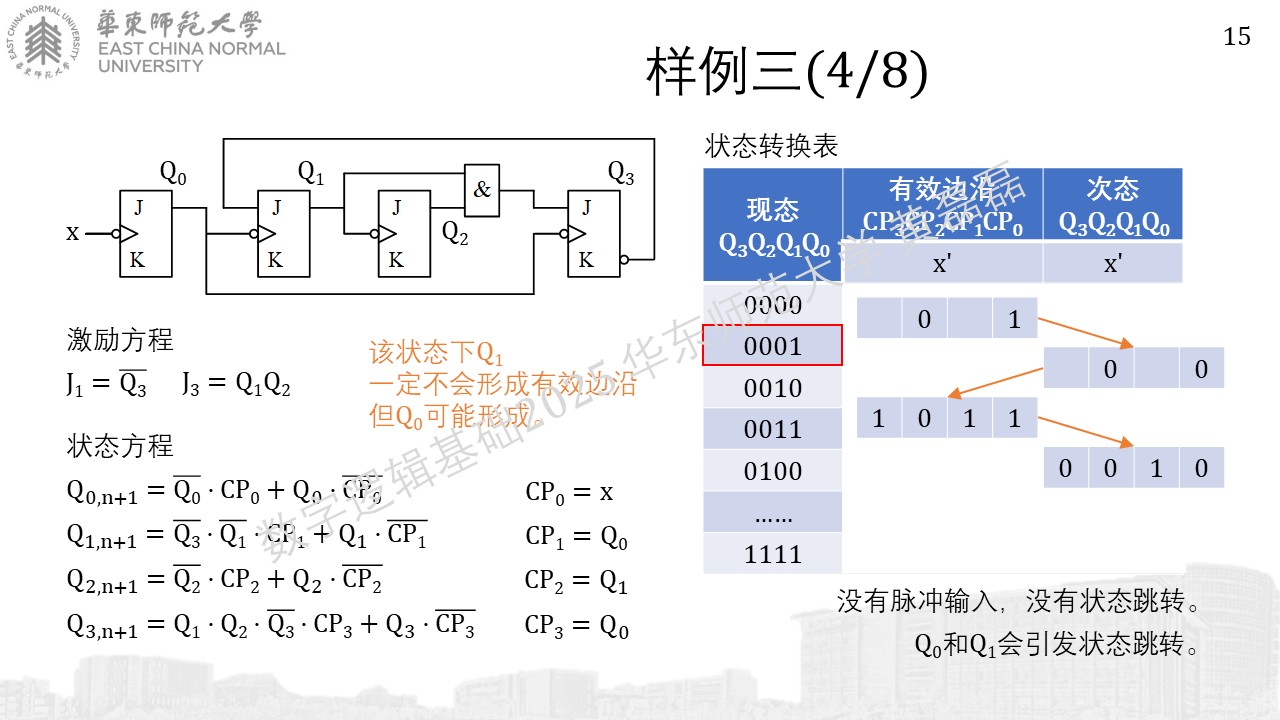

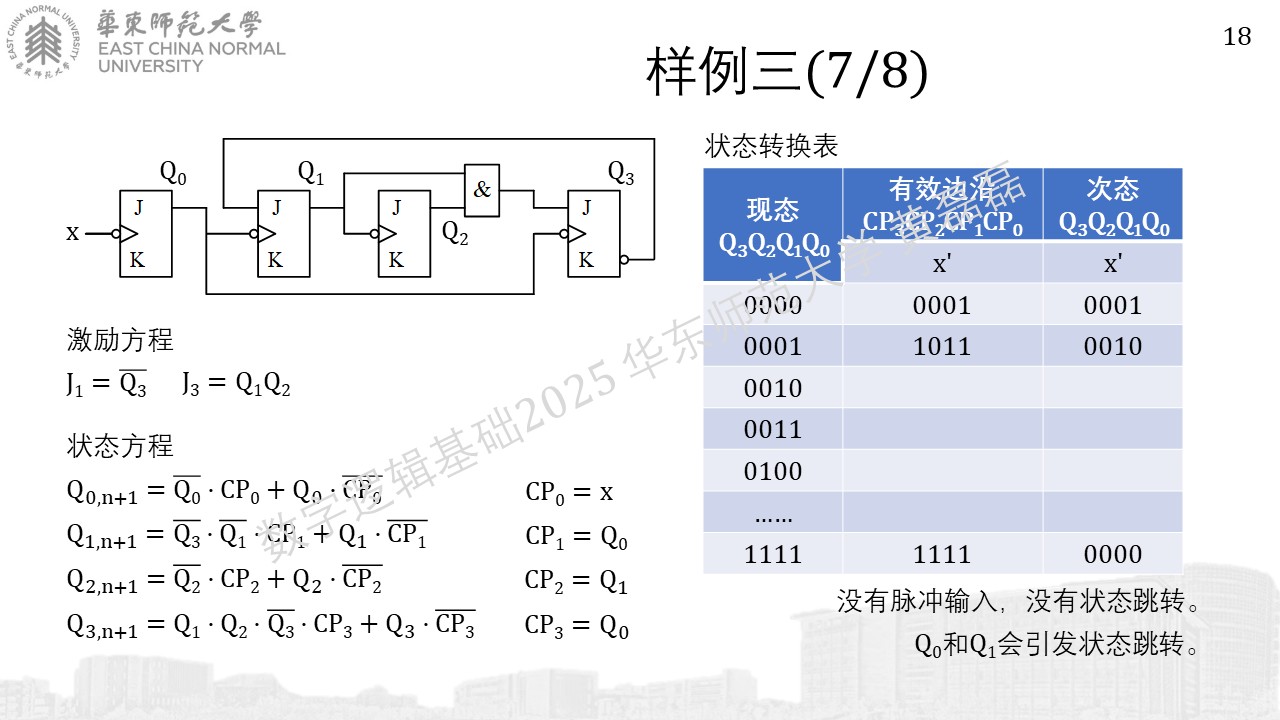

分析

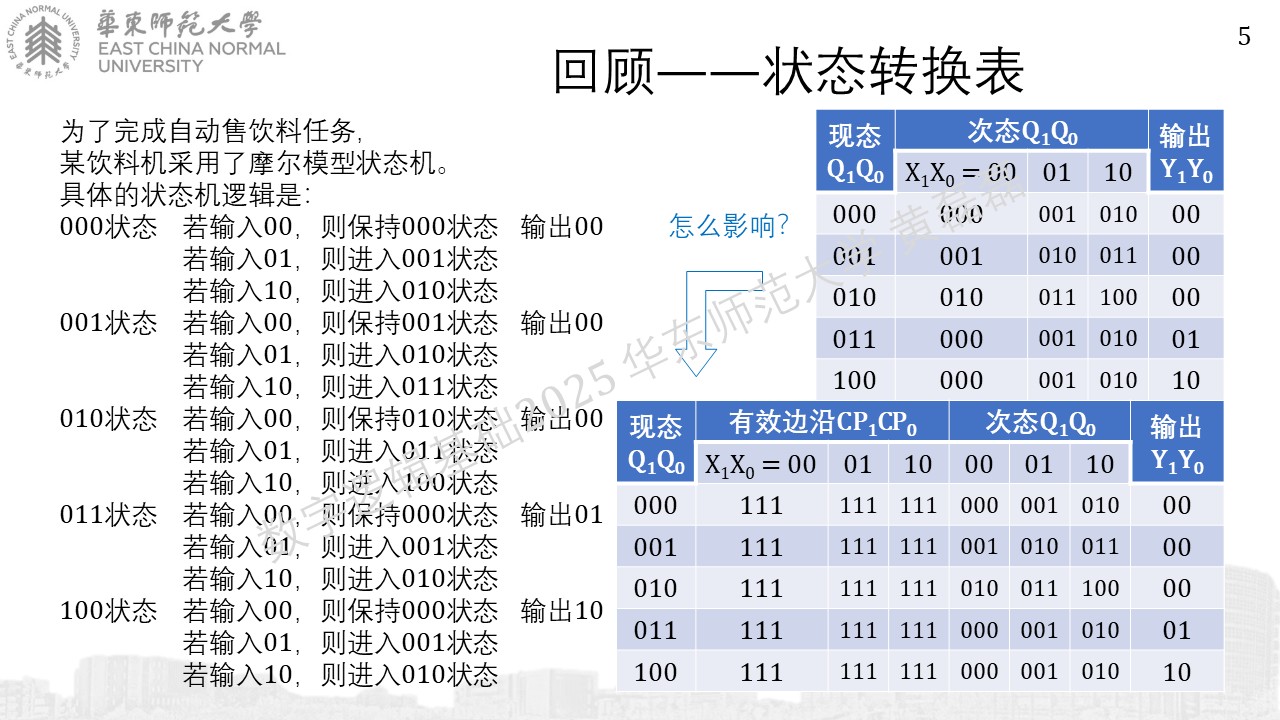

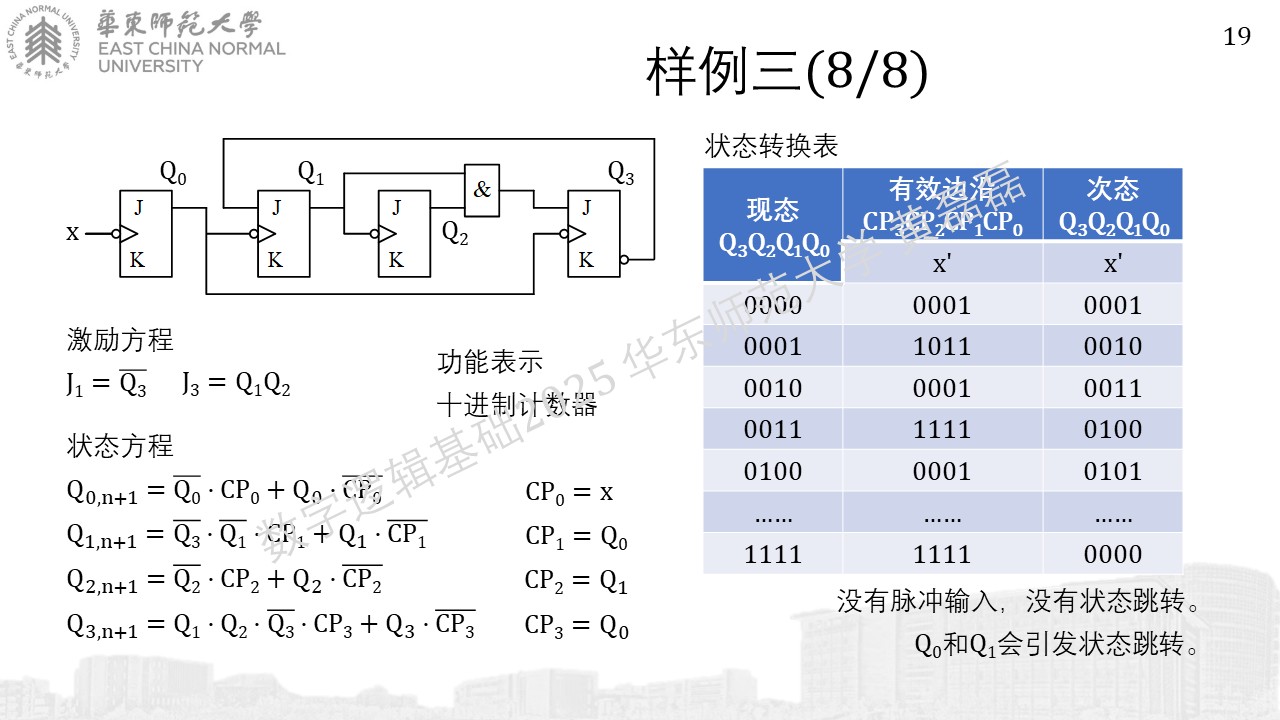

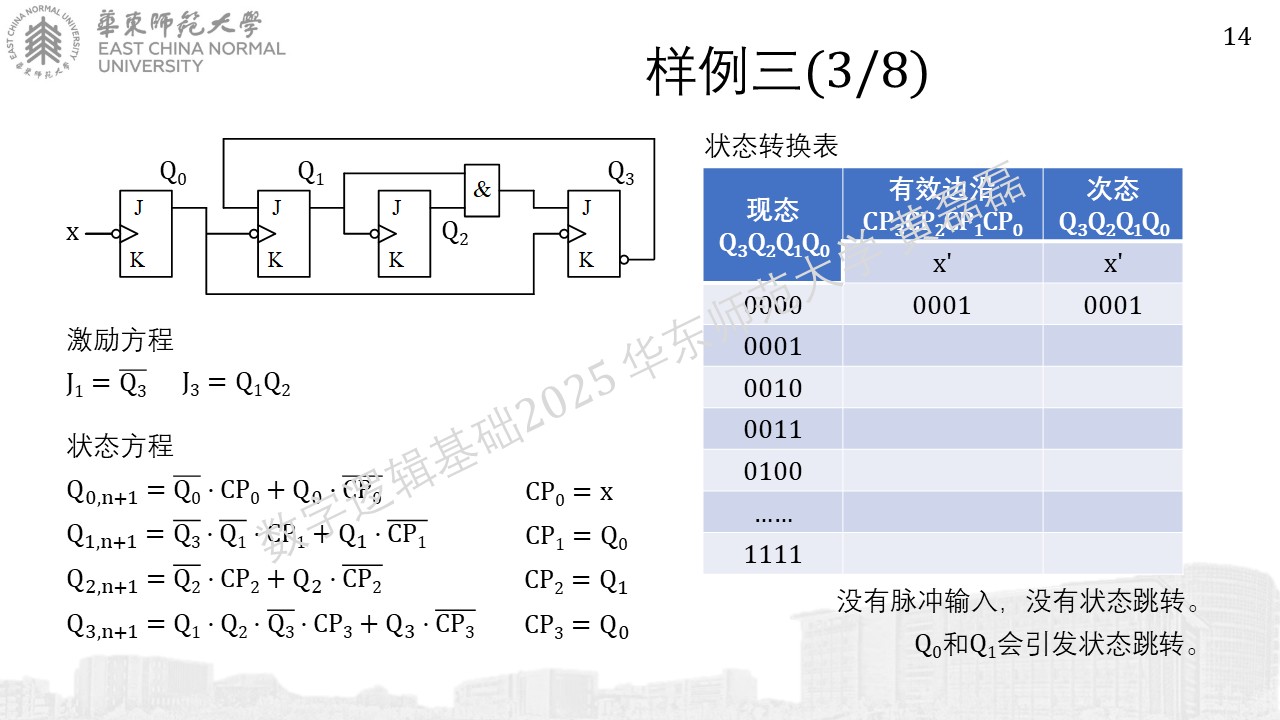

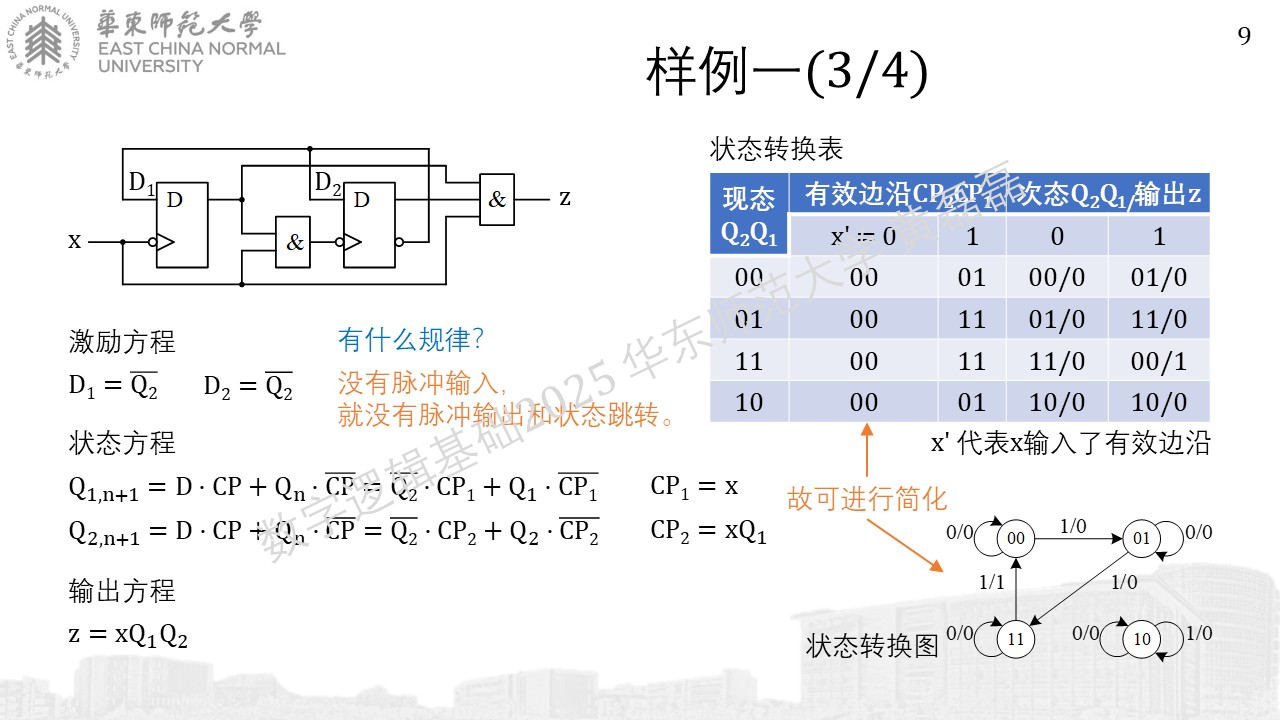

../_images/%E5%B9%BB%E7%81%AF%E7%89%872107.JPG ../_images/%E5%B9%BB%E7%81%AF%E7%89%87387.JPG ../_images/%E5%B9%BB%E7%81%AF%E7%89%87447.JPG ../_images/%E5%B9%BB%E7%81%AF%E7%89%87538.JPG ../_images/%E5%B9%BB%E7%81%AF%E7%89%87636.JPG ../_images/%E5%B9%BB%E7%81%AF%E7%89%87736.JPG ../_images/%E5%B9%BB%E7%81%AF%E7%89%87833.JPG ../_images/%E5%B9%BB%E7%81%AF%E7%89%87931.JPG ../_images/%E5%B9%BB%E7%81%AF%E7%89%871031.JPG ../_images/%E5%B9%BB%E7%81%AF%E7%89%871143.JPG ../_images/%E5%B9%BB%E7%81%AF%E7%89%871233.JPG ../_images/%E5%B9%BB%E7%81%AF%E7%89%871331.JPG ../_images/%E5%B9%BB%E7%81%AF%E7%89%871427.JPG ../_images/%E5%B9%BB%E7%81%AF%E7%89%871525.JPG ../_images/%E5%B9%BB%E7%81%AF%E7%89%871624.JPG ../_images/%E5%B9%BB%E7%81%AF%E7%89%871724.JPG ../_images/%E5%B9%BB%E7%81%AF%E7%89%871822.JPG ../_images/%E5%B9%BB%E7%81%AF%E7%89%871921.JPG

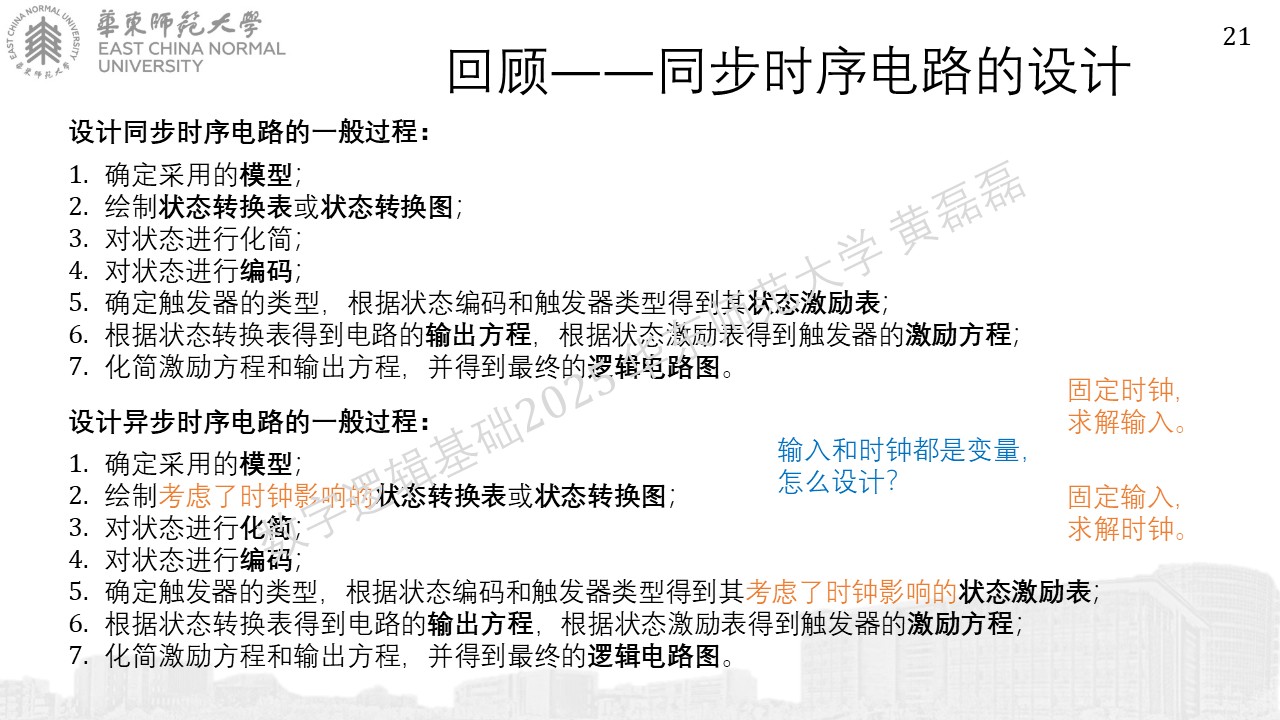

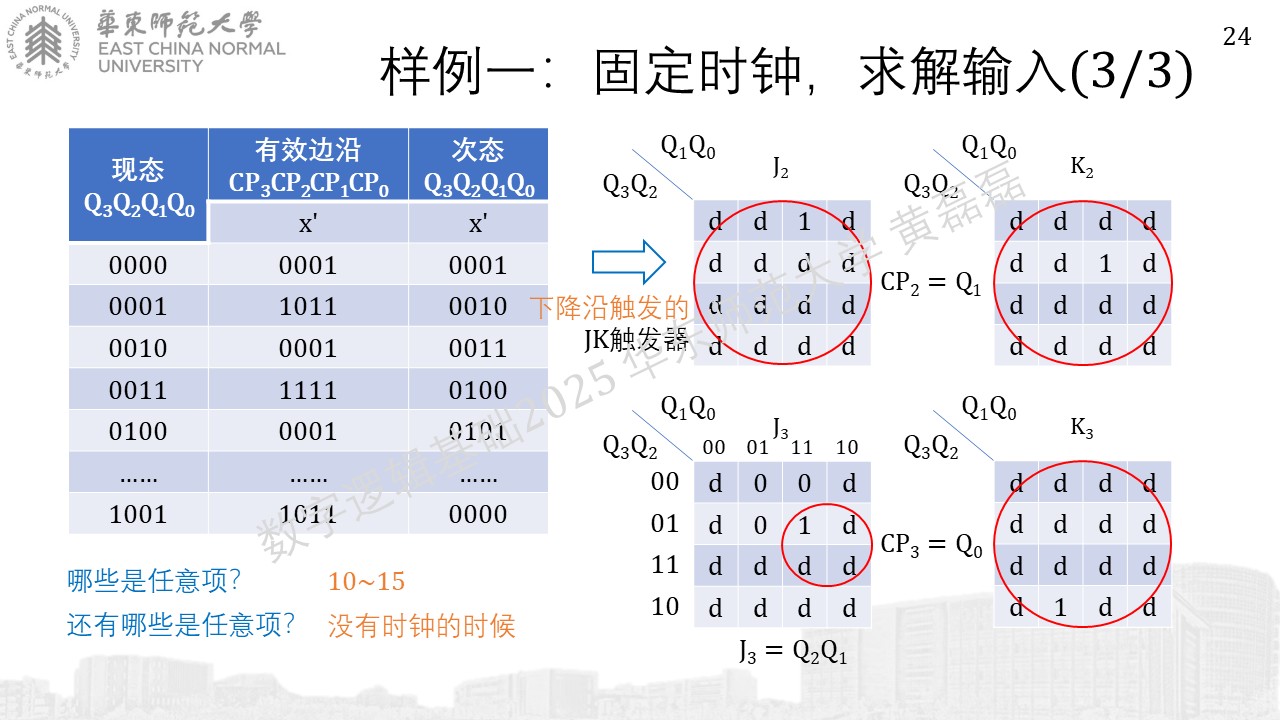

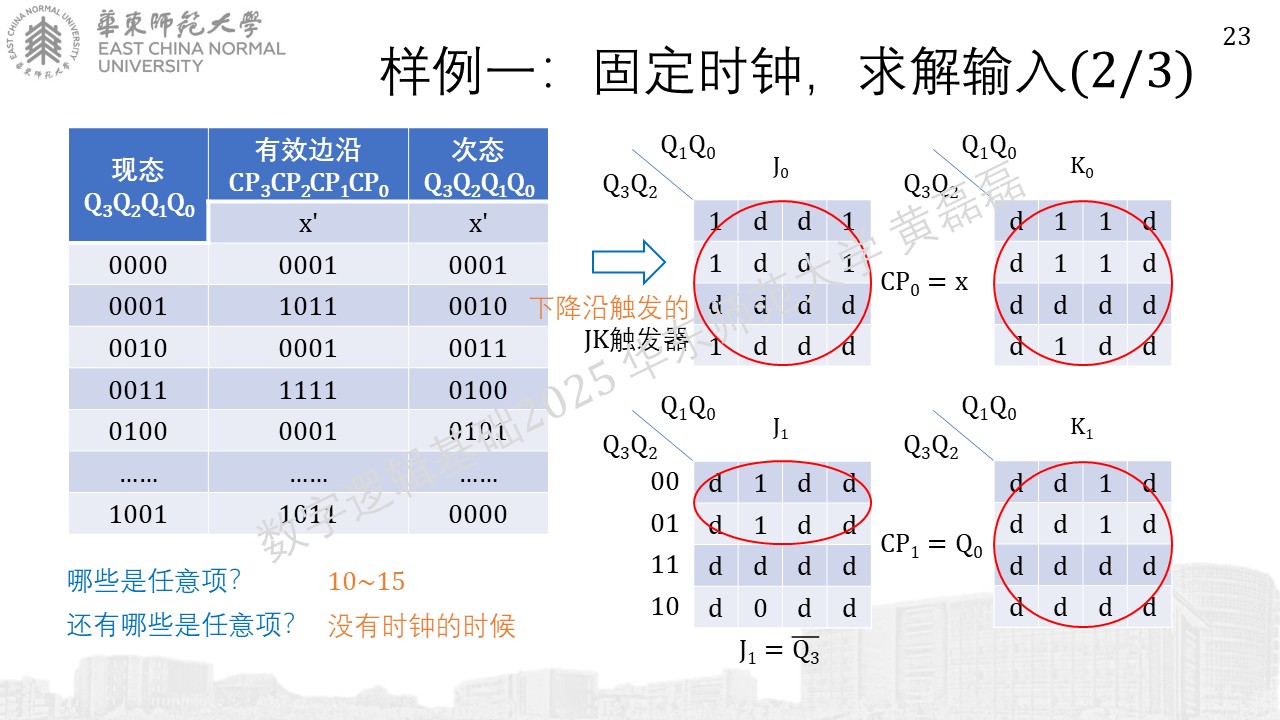

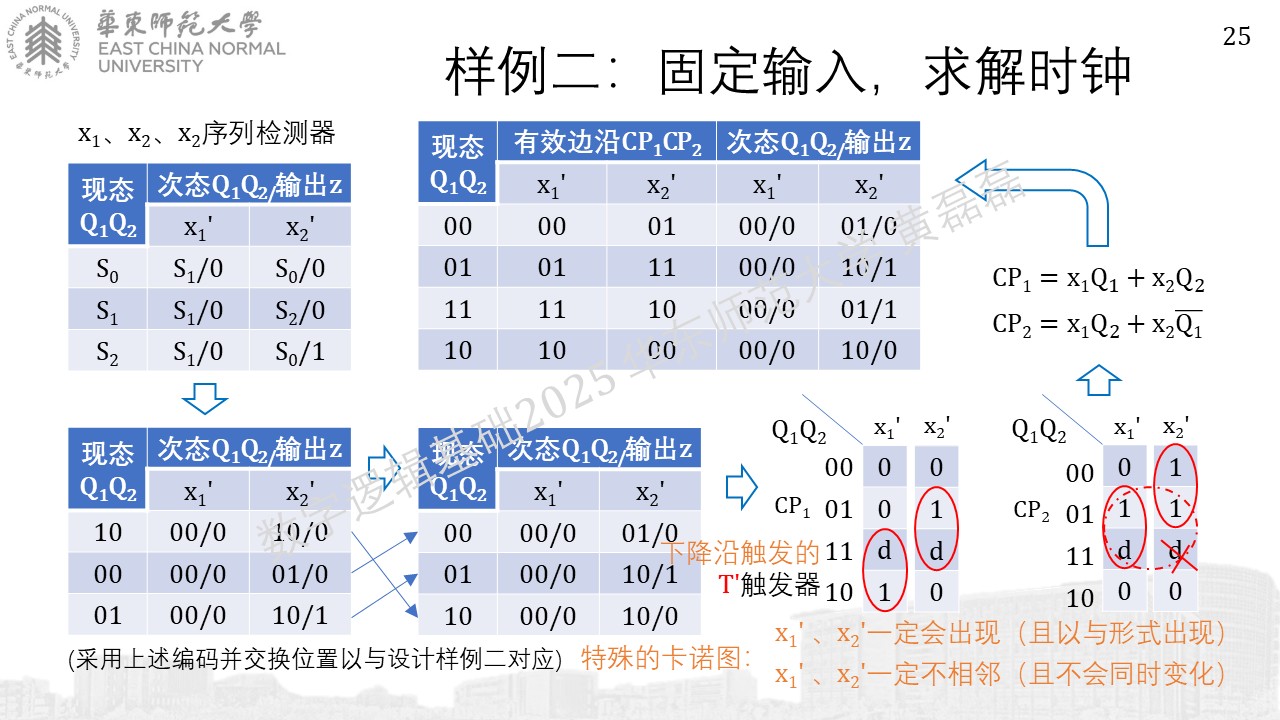

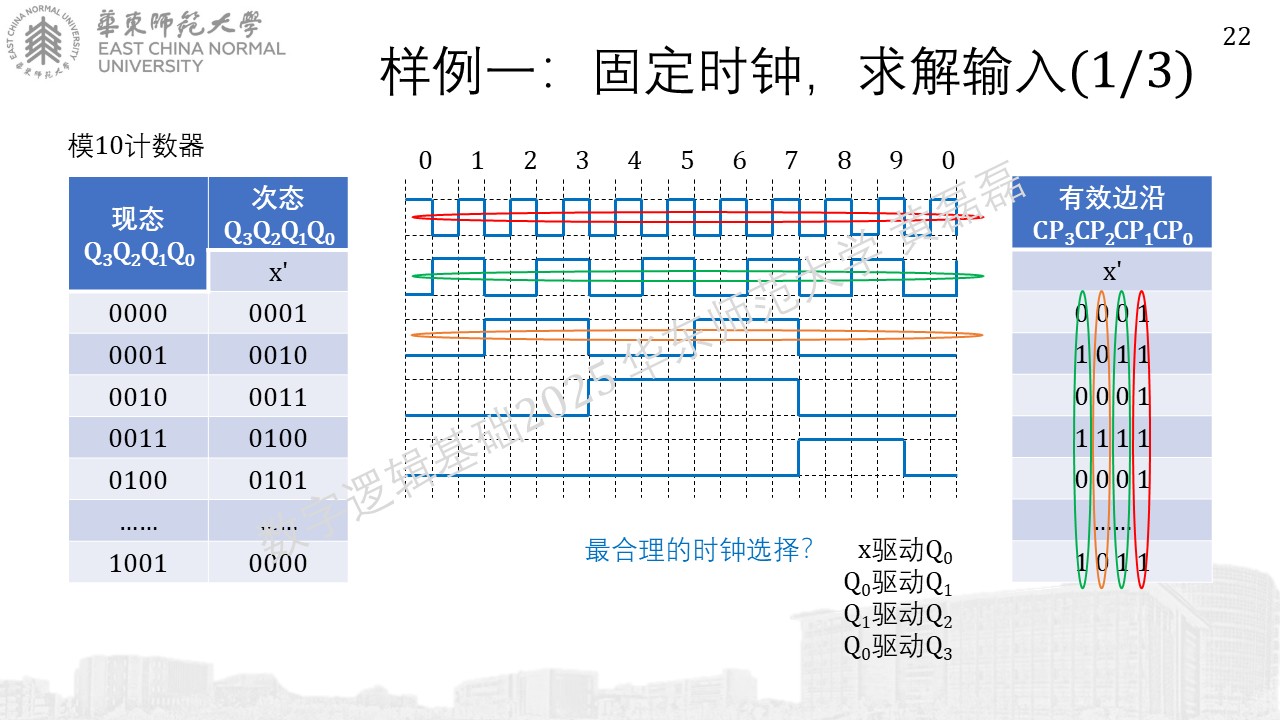

设计

../_images/%E5%B9%BB%E7%81%AF%E7%89%872021.JPG ../_images/%E5%B9%BB%E7%81%AF%E7%89%872126.JPG ../_images/%E5%B9%BB%E7%81%AF%E7%89%872221.JPG ../_images/%E5%B9%BB%E7%81%AF%E7%89%872320.JPG ../_images/%E5%B9%BB%E7%81%AF%E7%89%872418.JPG ../_images/%E5%B9%BB%E7%81%AF%E7%89%872516.JPG ../_images/%E5%B9%BB%E7%81%AF%E7%89%872615.JPG ../_images/%E5%B9%BB%E7%81%AF%E7%89%872715.JPG
