第06讲 - 组合逻辑 - 电路的设计

../_images/%E5%B9%BB%E7%81%AF%E7%89%87150.JPG

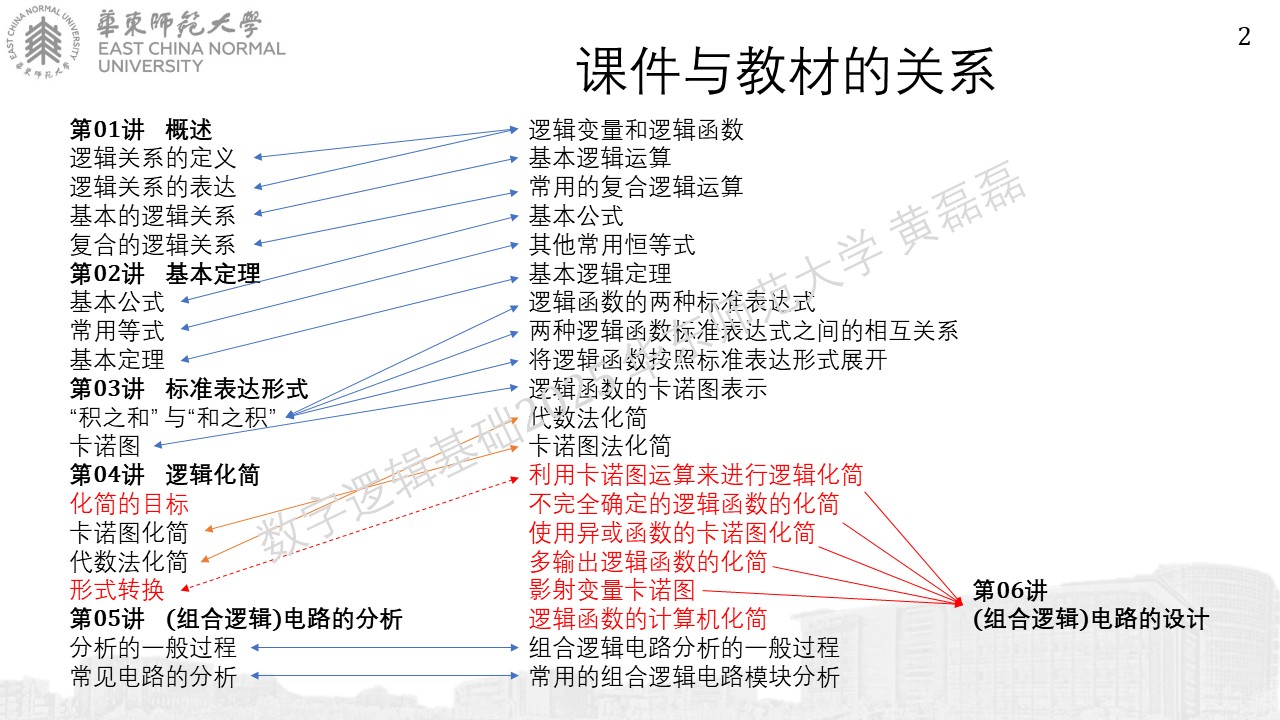

前言

../_images/%E5%B9%BB%E7%81%AF%E7%89%87226.JPG

基于门电路进行设计

../_images/%E5%B9%BB%E7%81%AF%E7%89%87320.JPG

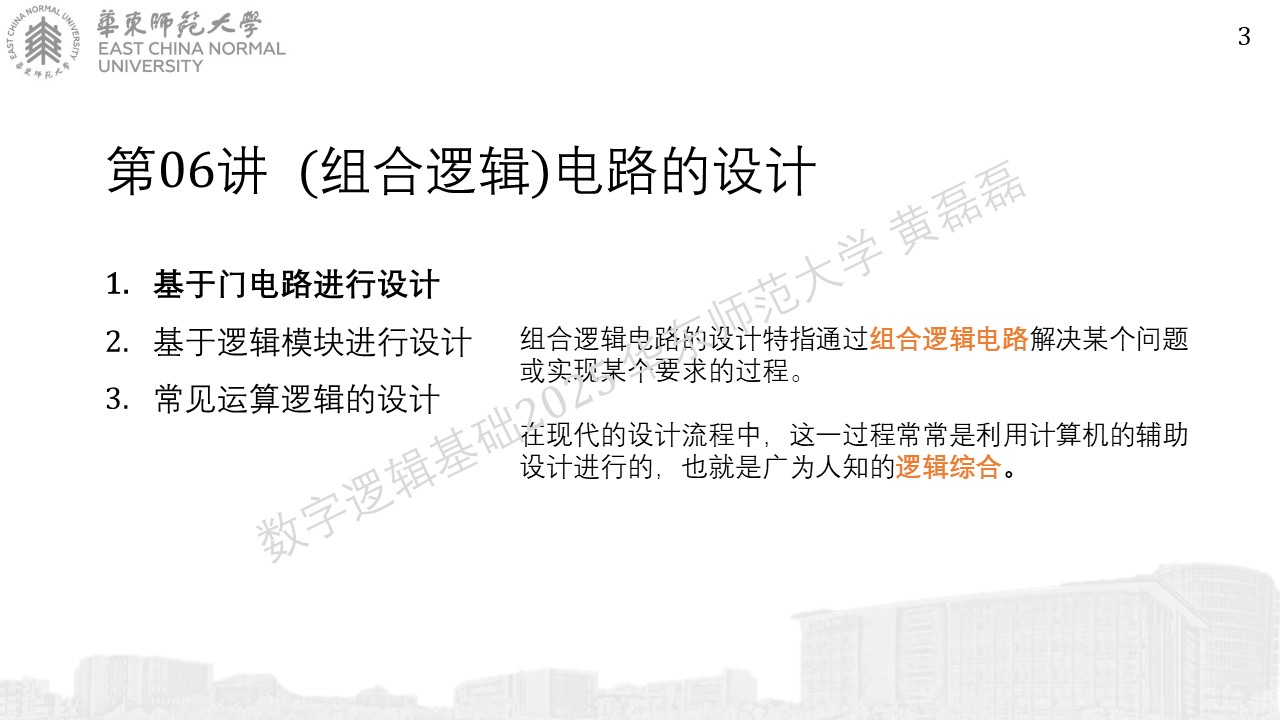

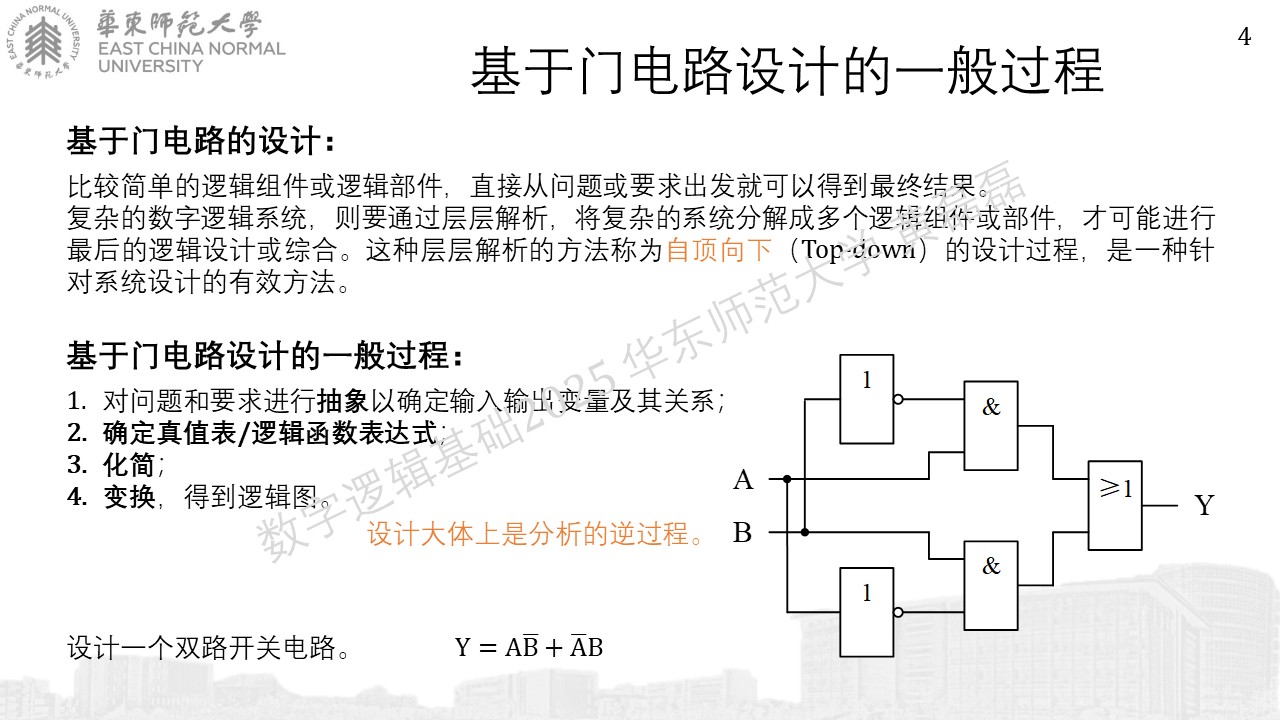

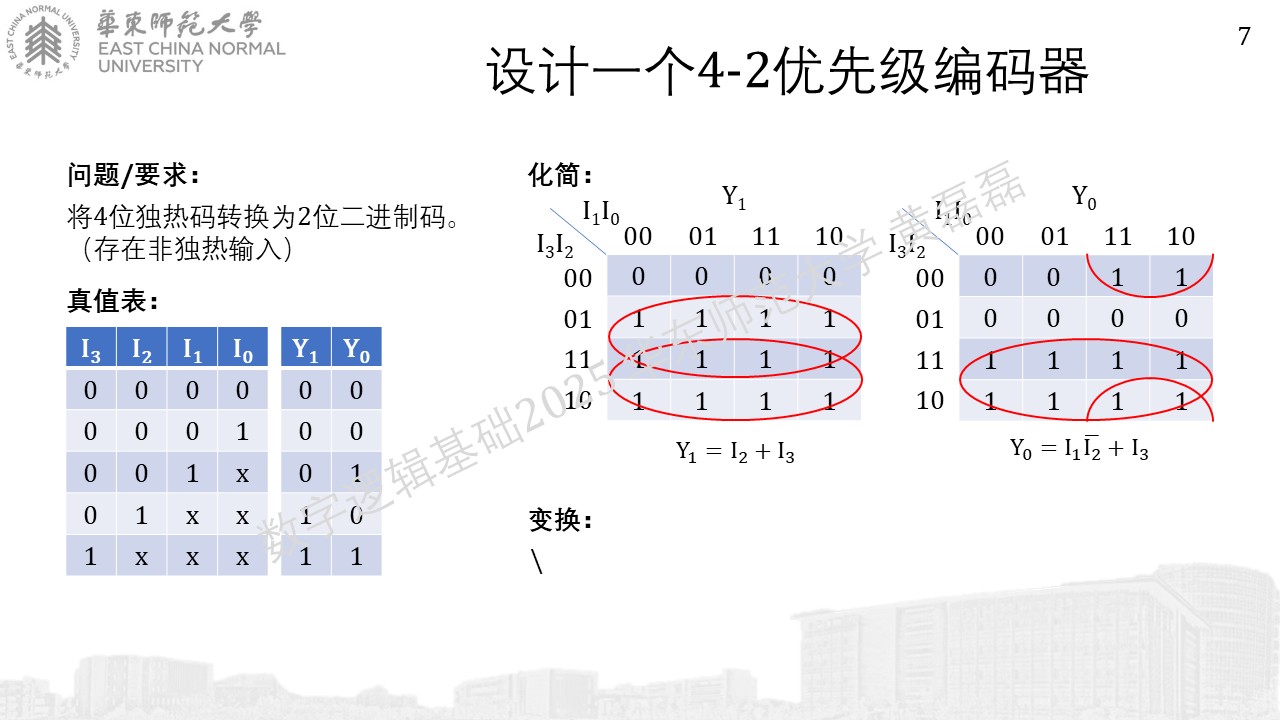

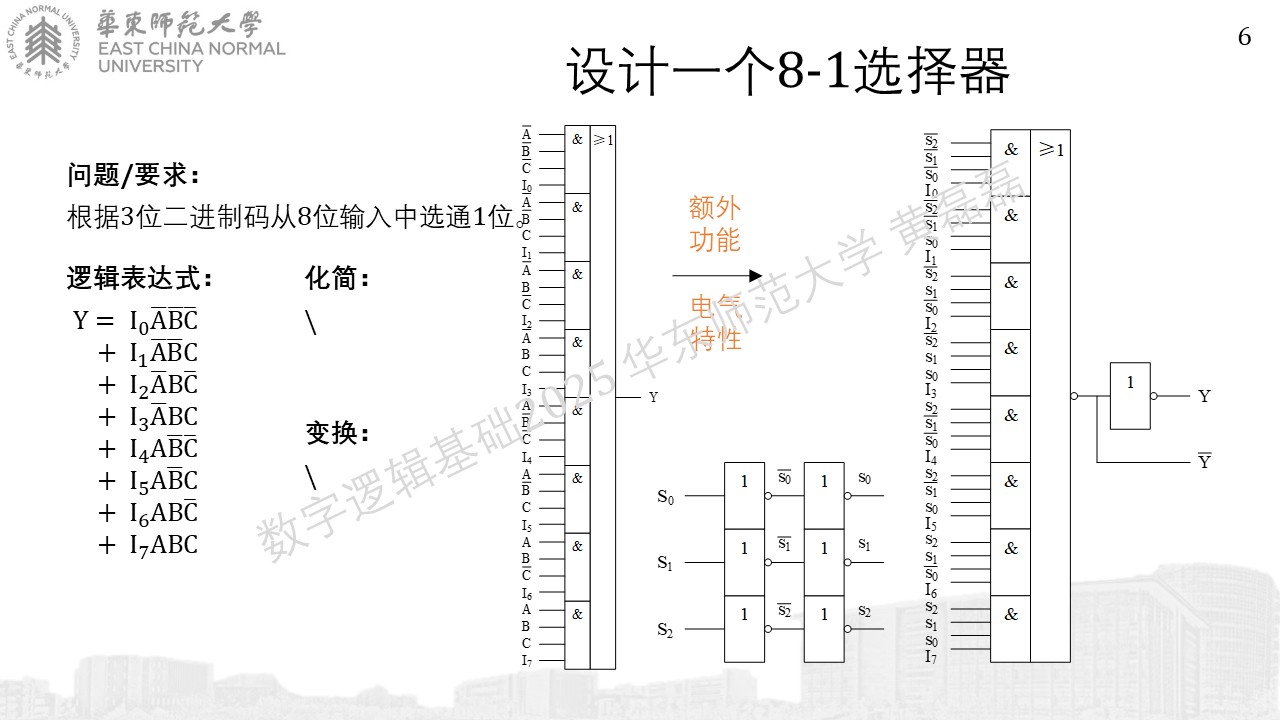

基于门电路设计的一般过程及3个例子

../_images/%E5%B9%BB%E7%81%AF%E7%89%87418.JPG ../_images/%E5%B9%BB%E7%81%AF%E7%89%87515.JPG ../_images/%E5%B9%BB%E7%81%AF%E7%89%87613.JPG ../_images/%E5%B9%BB%E7%81%AF%E7%89%87713.JPG

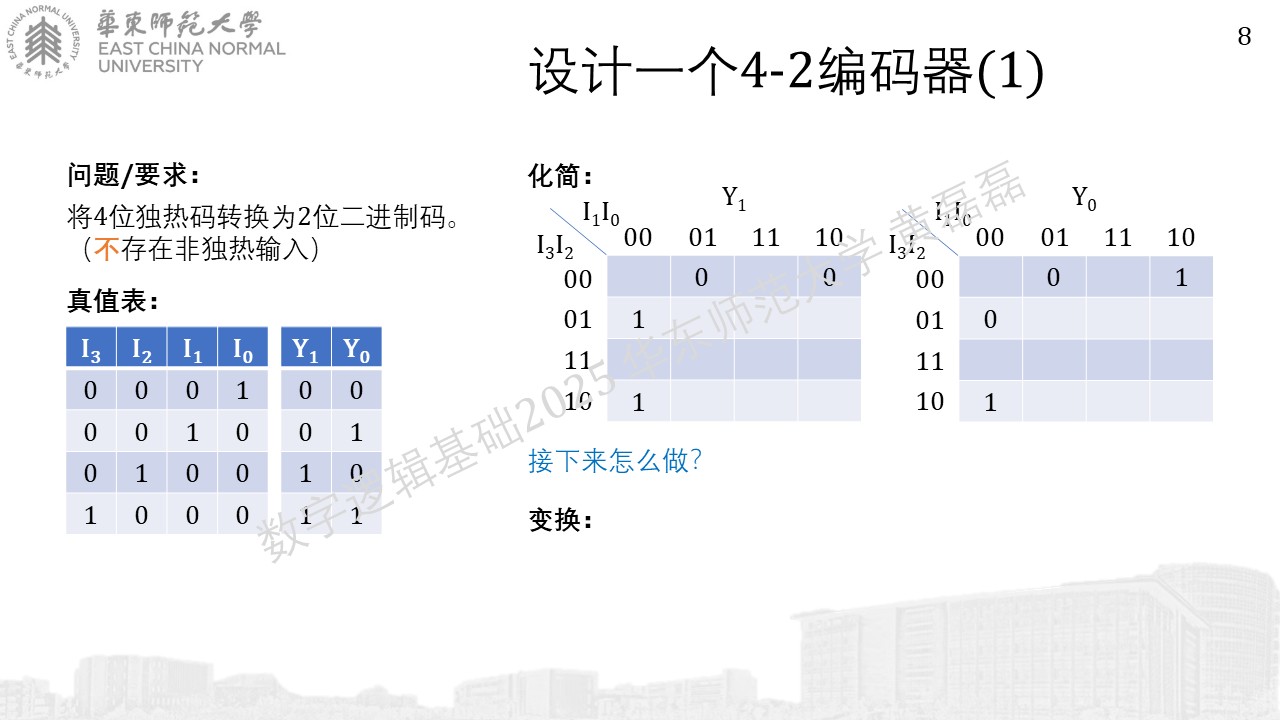

4-2编码器及带任意项的卡诺图化简

../_images/%E5%B9%BB%E7%81%AF%E7%89%87813.JPG ../_images/%E5%B9%BB%E7%81%AF%E7%89%87912.JPG ../_images/%E5%B9%BB%E7%81%AF%E7%89%871012.JPG

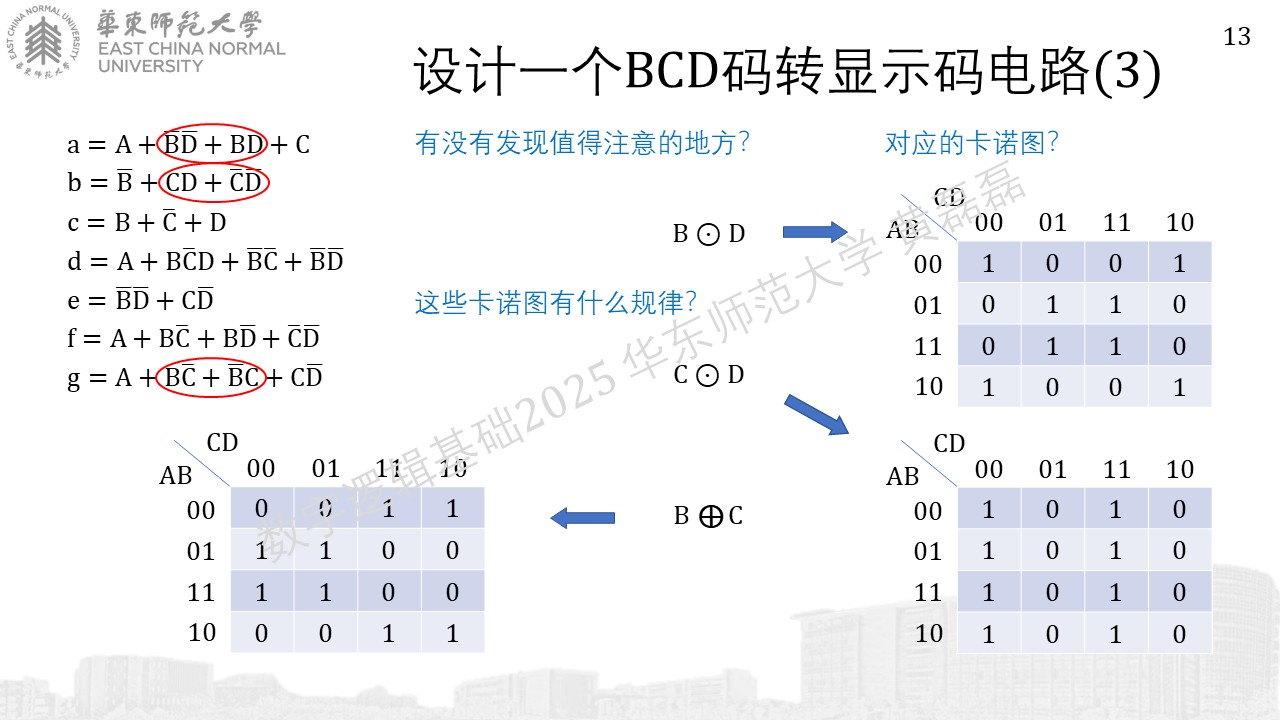

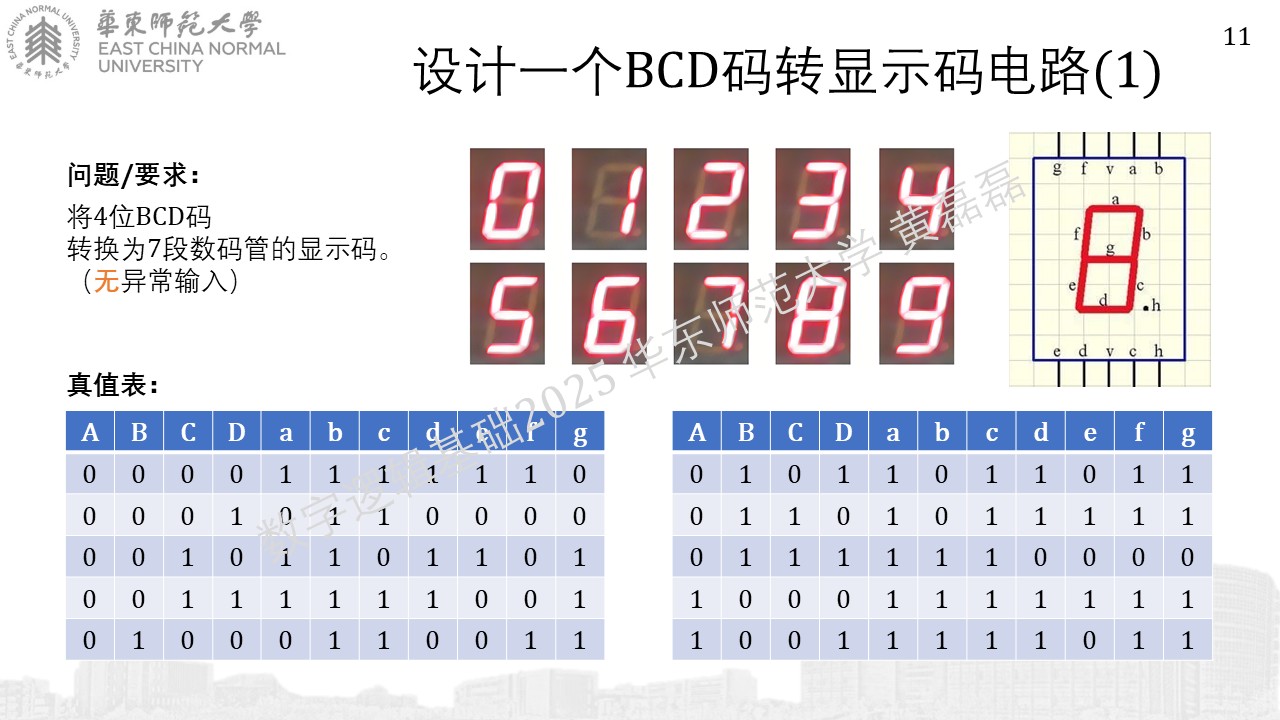

BCD码转显示码电路及基于异或门化简

../_images/%E5%B9%BB%E7%81%AF%E7%89%871116.JPG ../_images/%E5%B9%BB%E7%81%AF%E7%89%871214.JPG ../_images/%E5%B9%BB%E7%81%AF%E7%89%871313.JPG ../_images/%E5%B9%BB%E7%81%AF%E7%89%871411.JPG

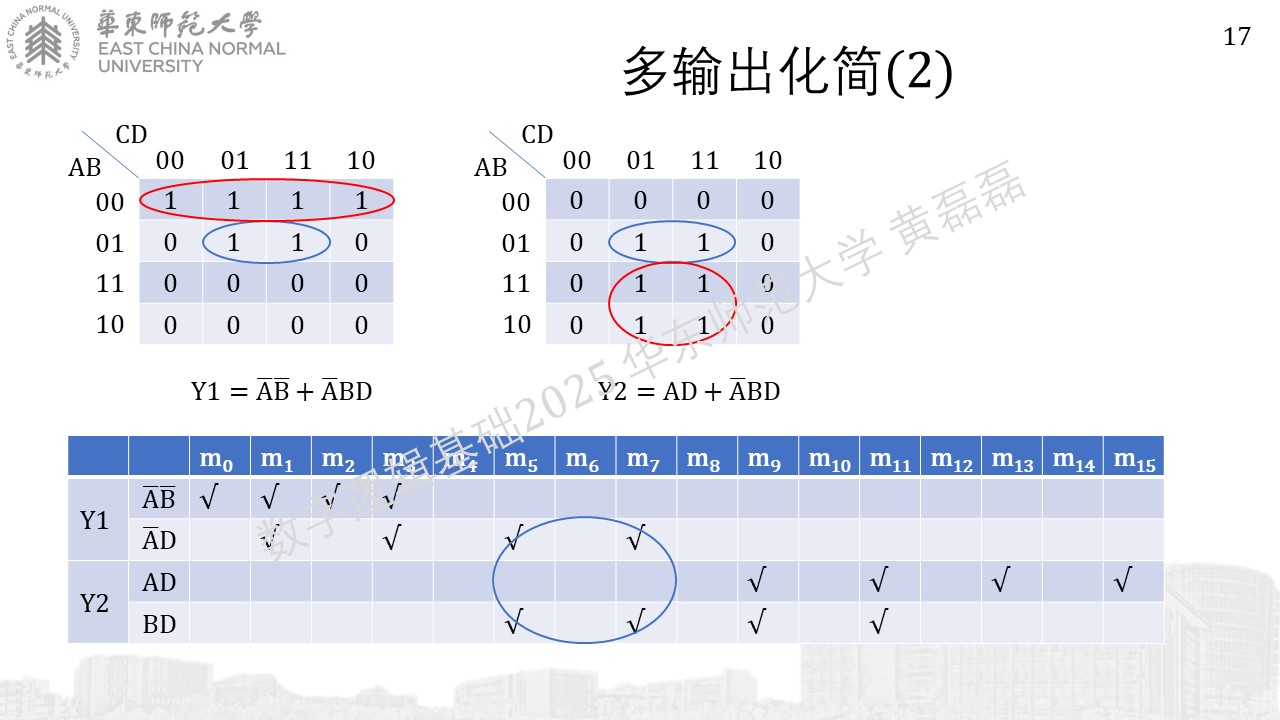

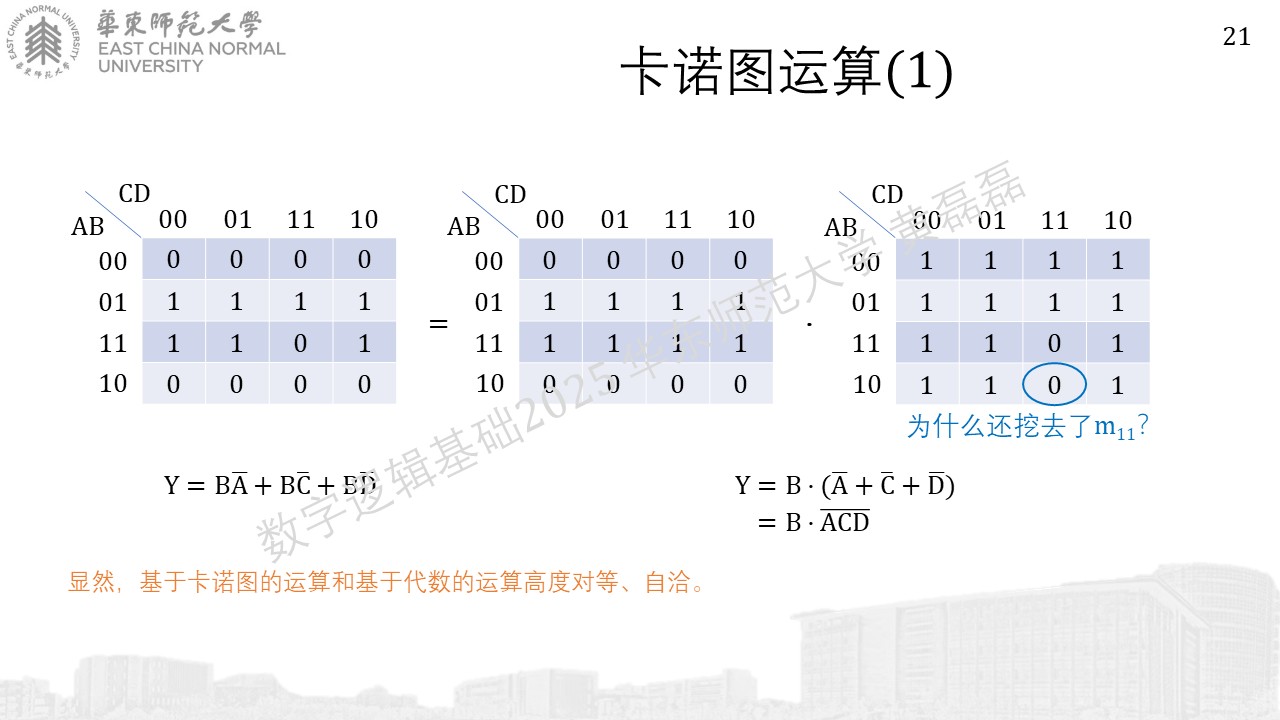

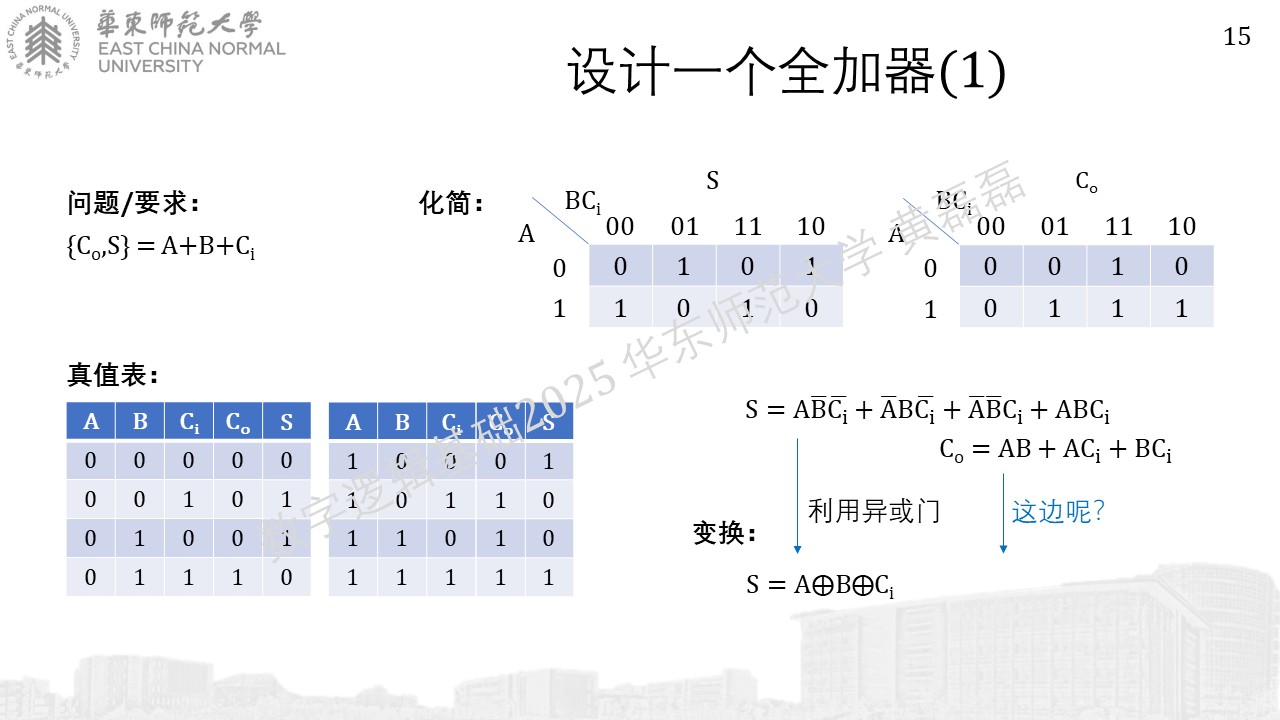

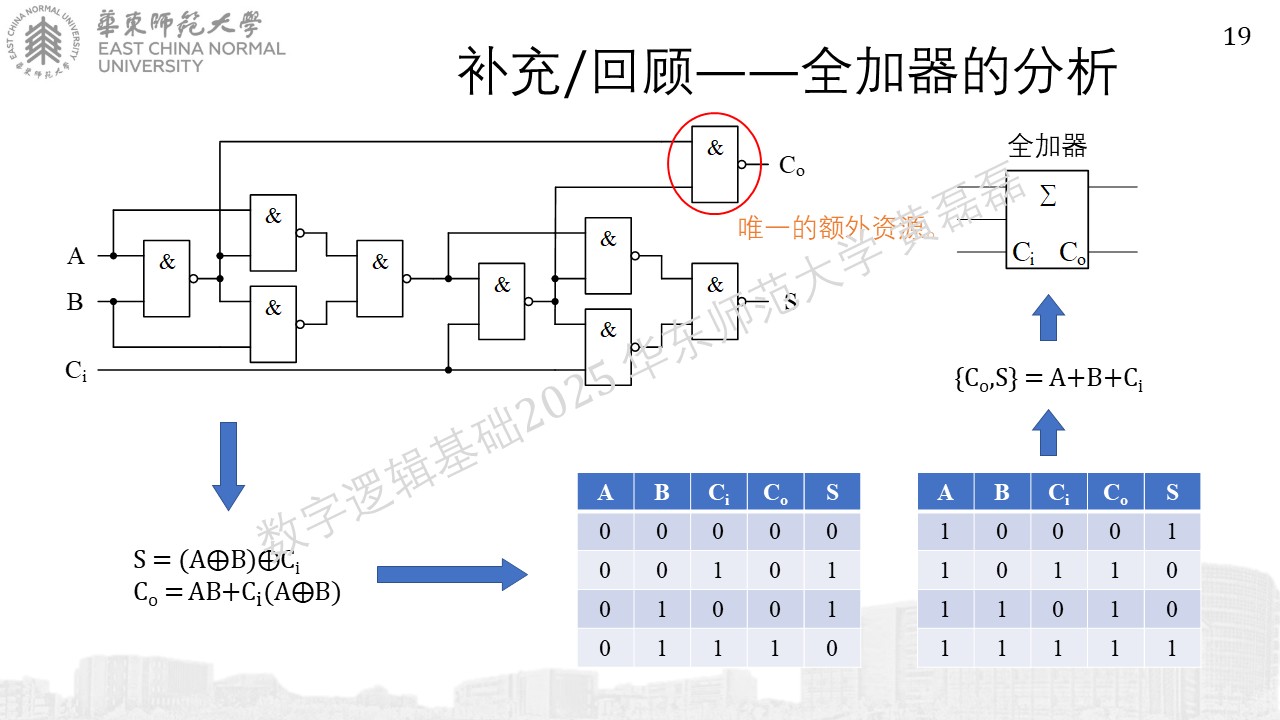

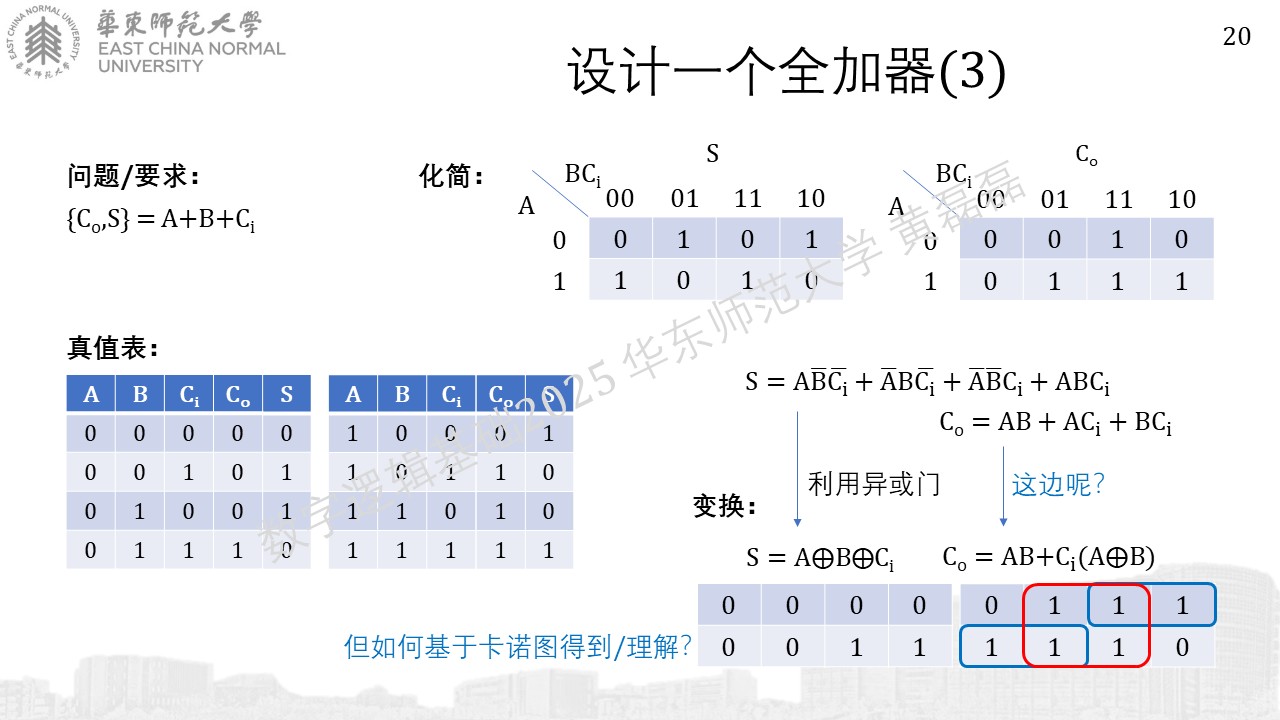

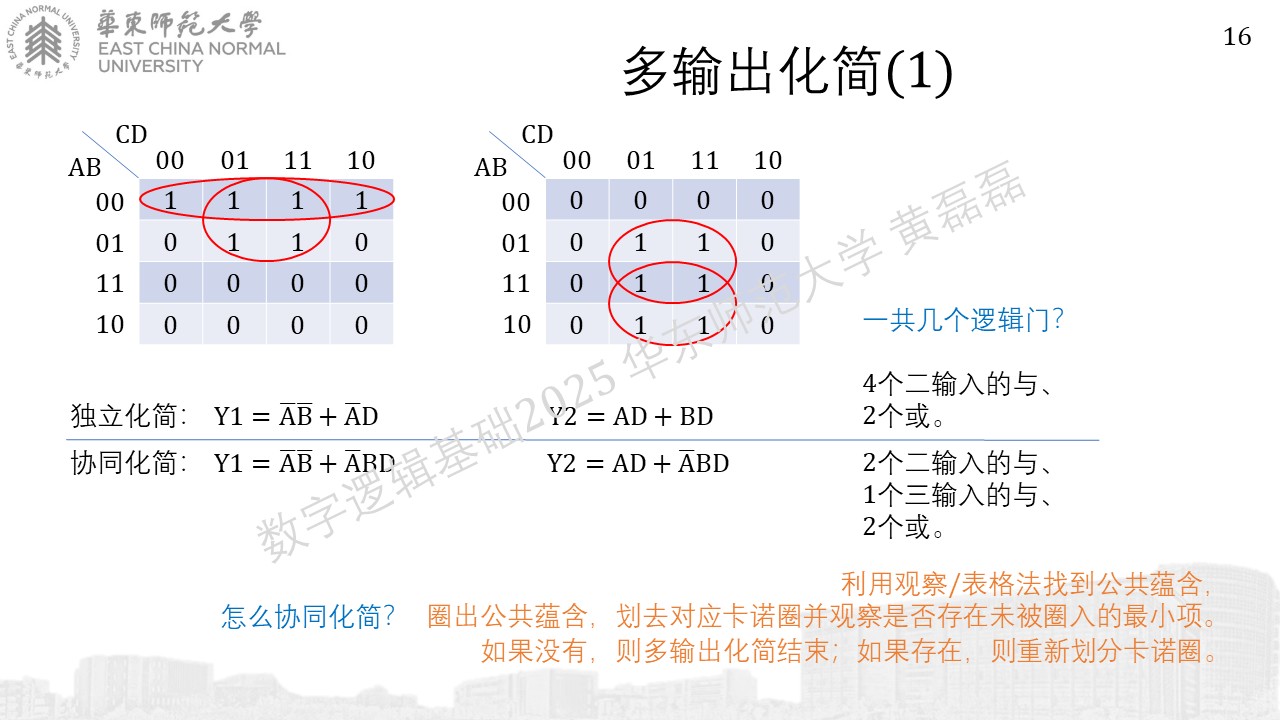

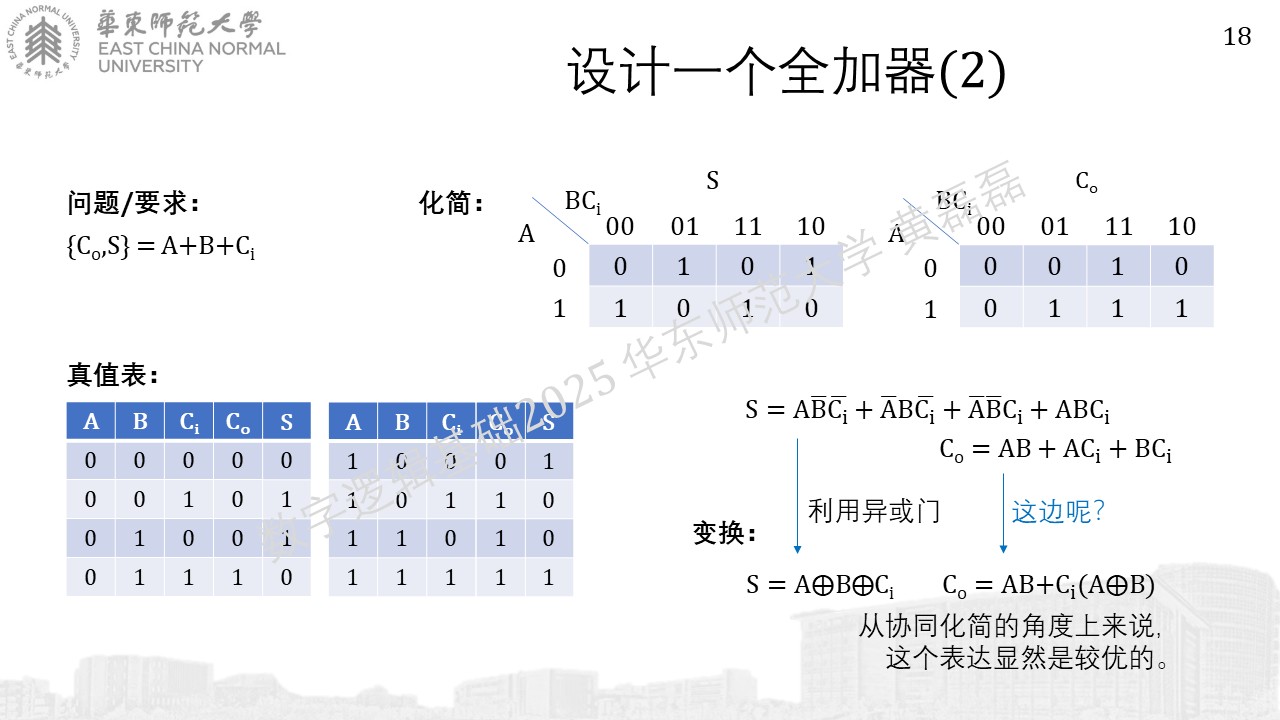

全加器及多输出化简及卡诺图运算

../_images/%E5%B9%BB%E7%81%AF%E7%89%87159.JPG ../_images/%E5%B9%BB%E7%81%AF%E7%89%87169.JPG ../_images/%E5%B9%BB%E7%81%AF%E7%89%87179.JPG ../_images/%E5%B9%BB%E7%81%AF%E7%89%87187.JPG ../_images/%E5%B9%BB%E7%81%AF%E7%89%87196.JPG ../_images/%E5%B9%BB%E7%81%AF%E7%89%87206.JPG ../_images/%E5%B9%BB%E7%81%AF%E7%89%872112.JPG ../_images/%E5%B9%BB%E7%81%AF%E7%89%87227.JPG

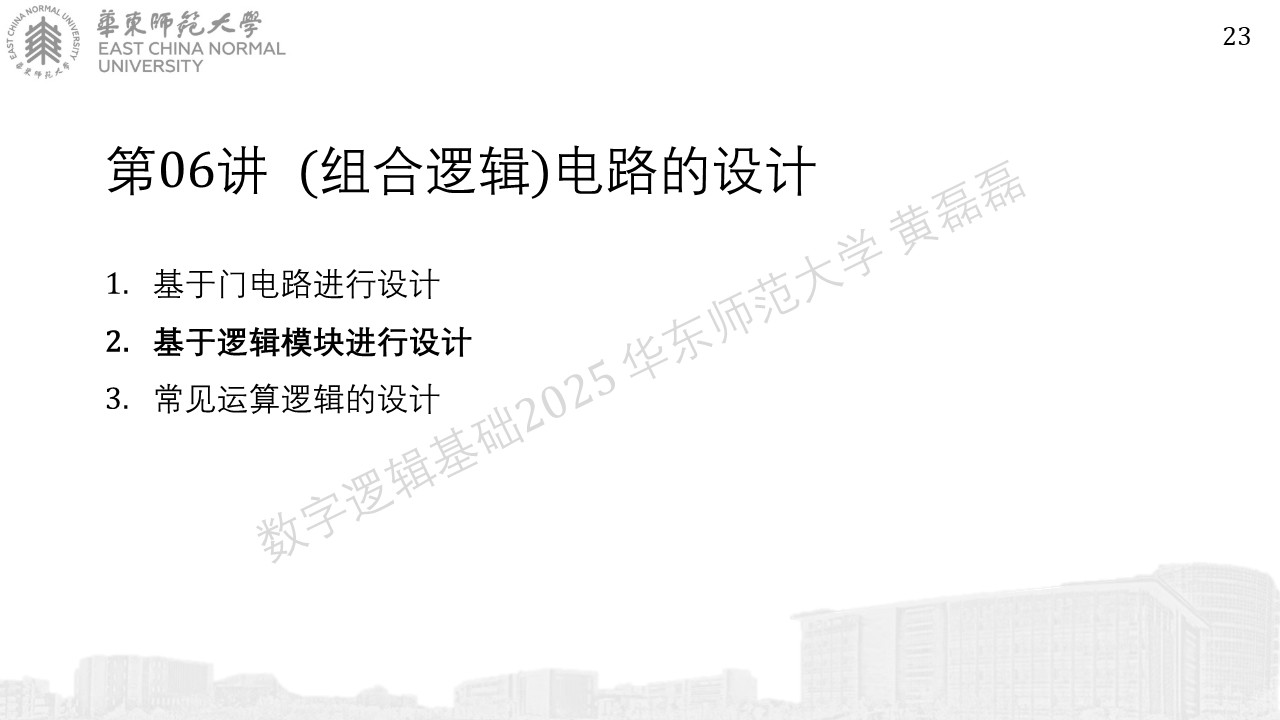

基于逻辑模块进行设计

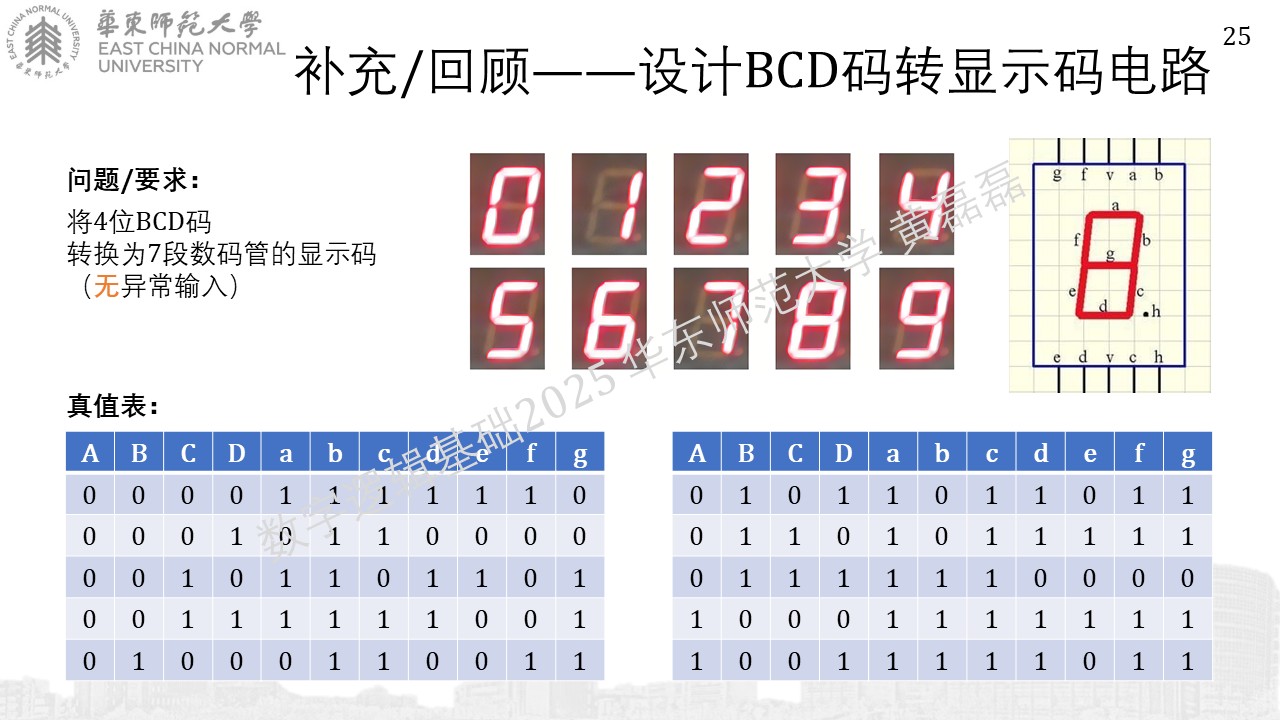

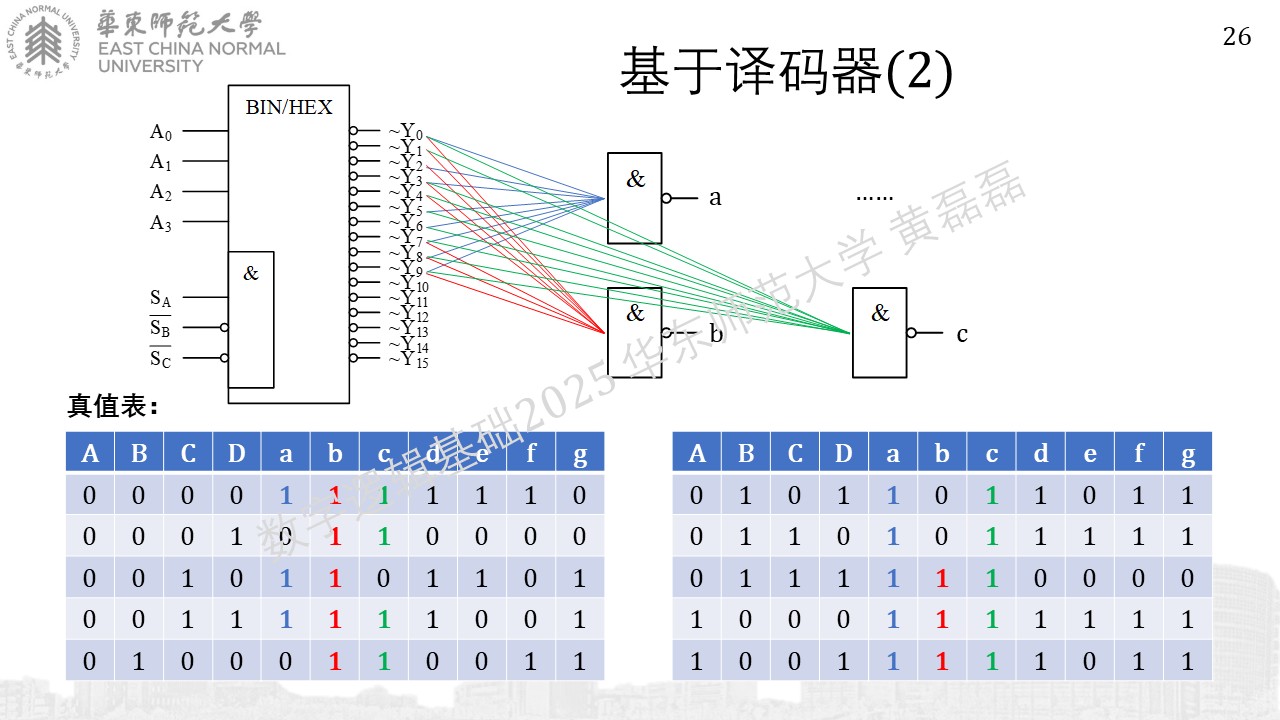

基于译码器

../_images/%E5%B9%BB%E7%81%AF%E7%89%87236.JPG ../_images/%E5%B9%BB%E7%81%AF%E7%89%87245.JPG ../_images/%E5%B9%BB%E7%81%AF%E7%89%87254.JPG ../_images/%E5%B9%BB%E7%81%AF%E7%89%87264.JPG

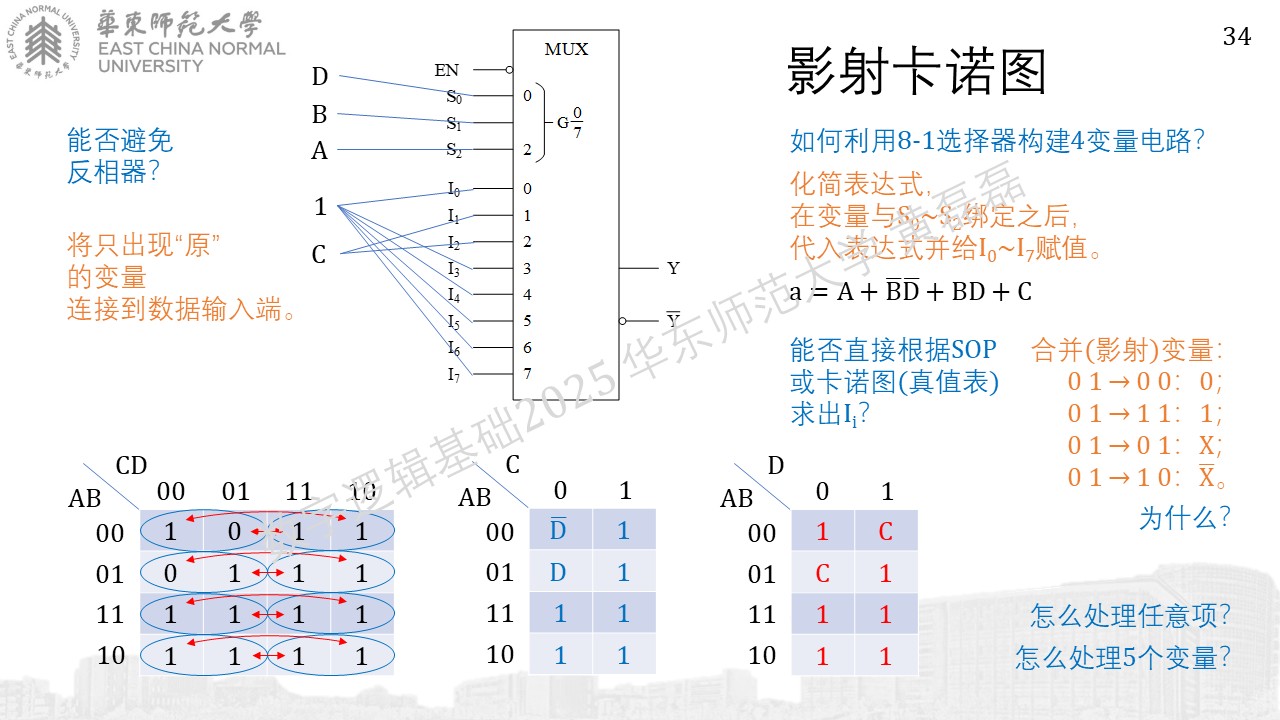

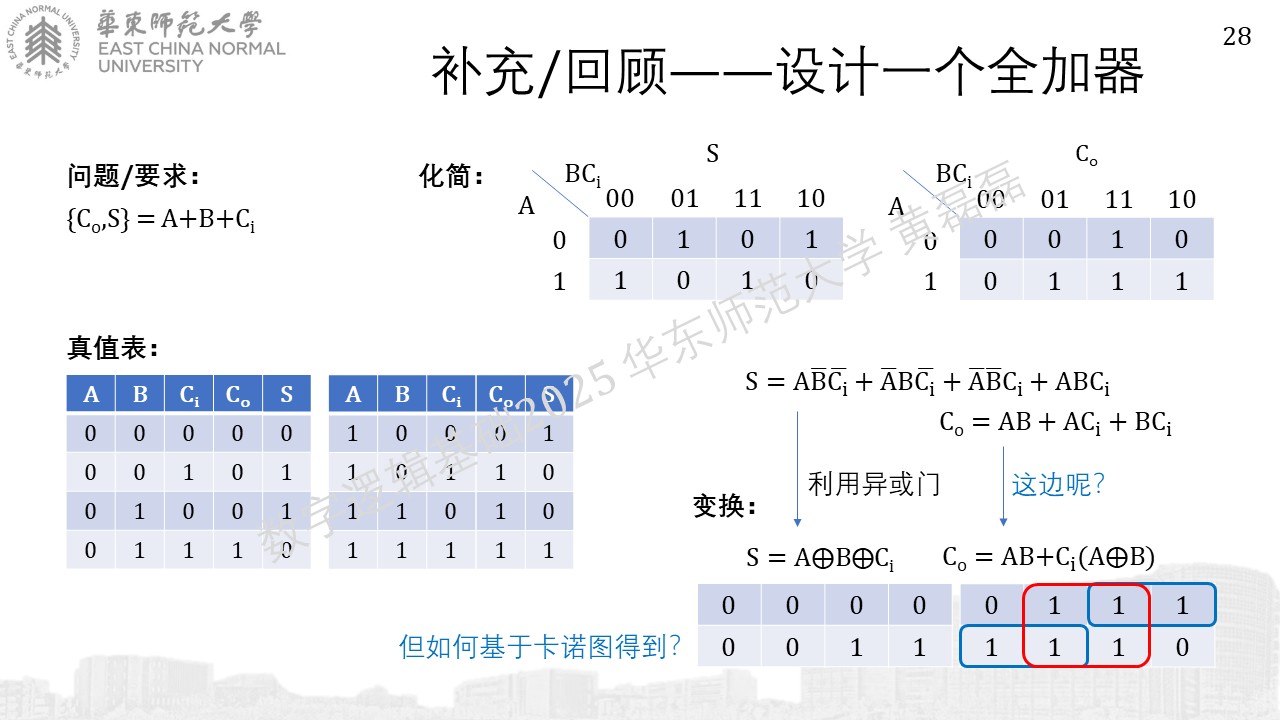

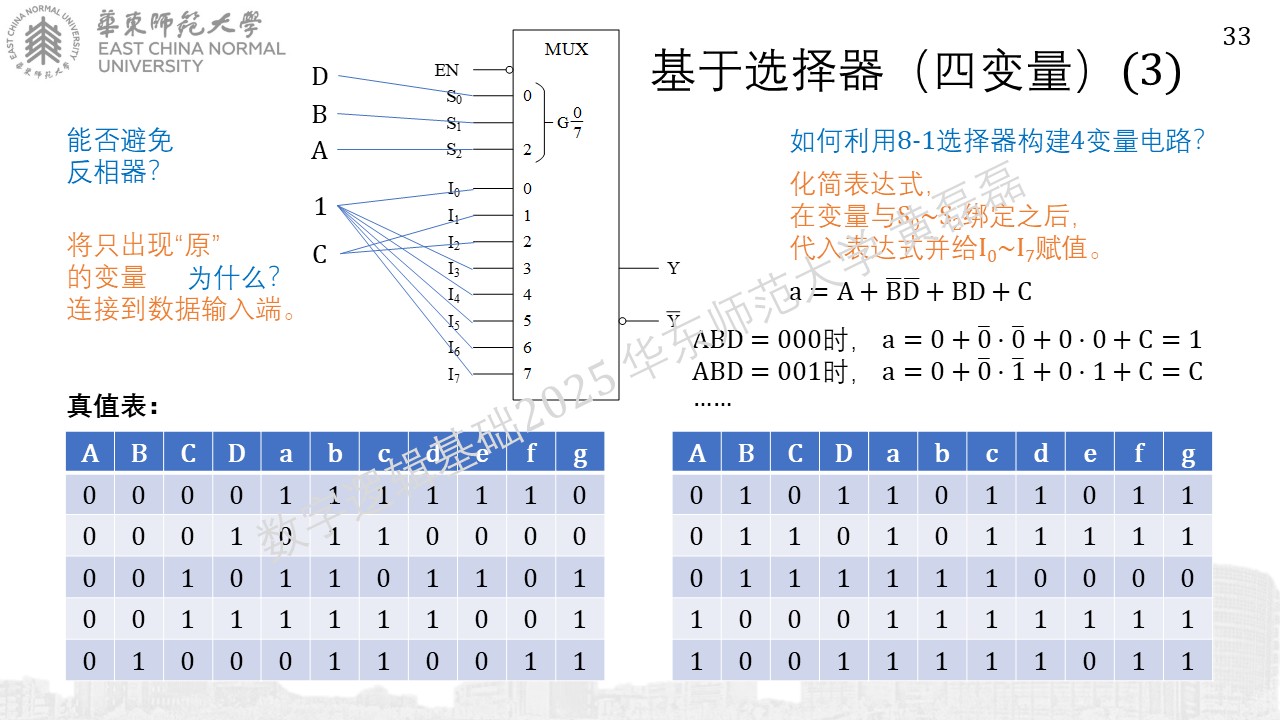

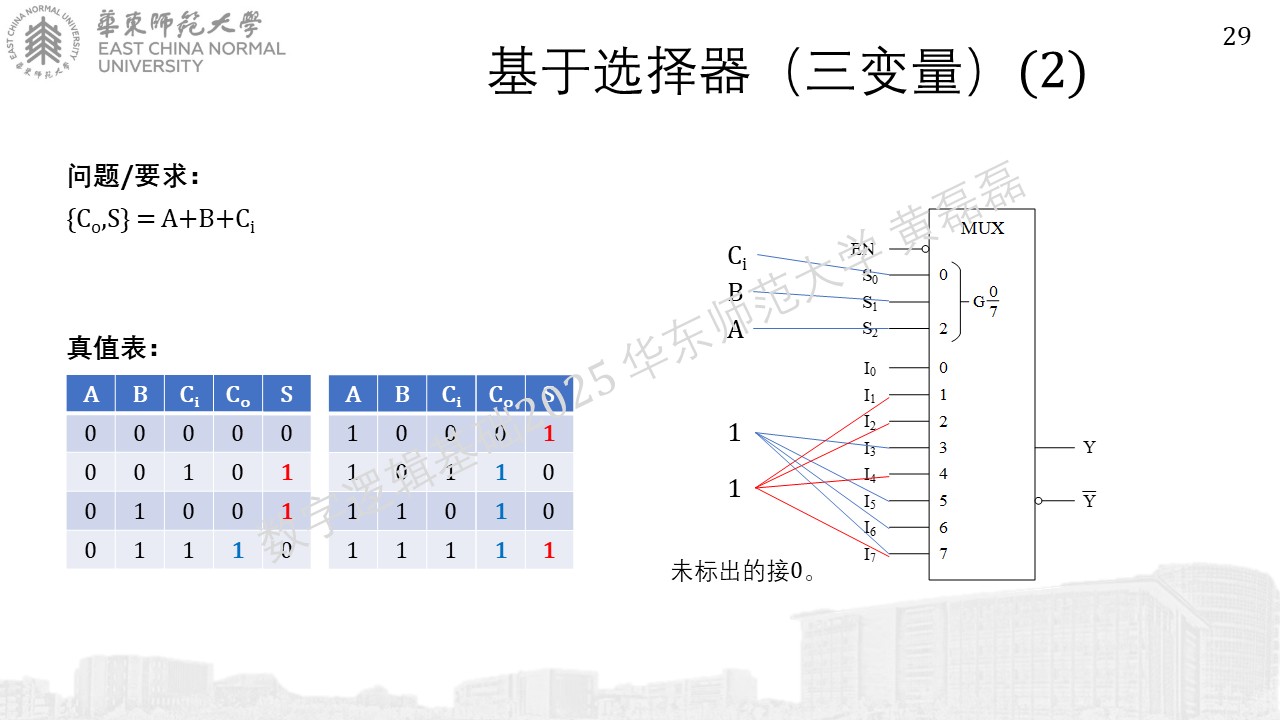

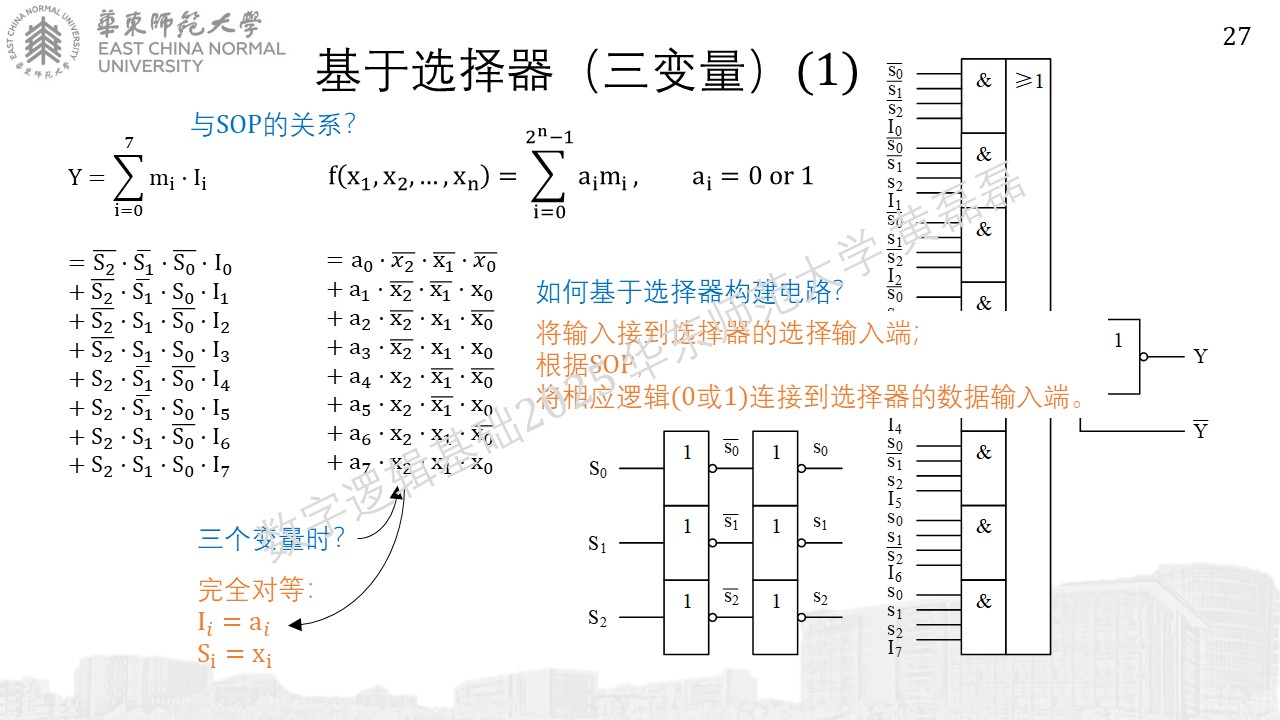

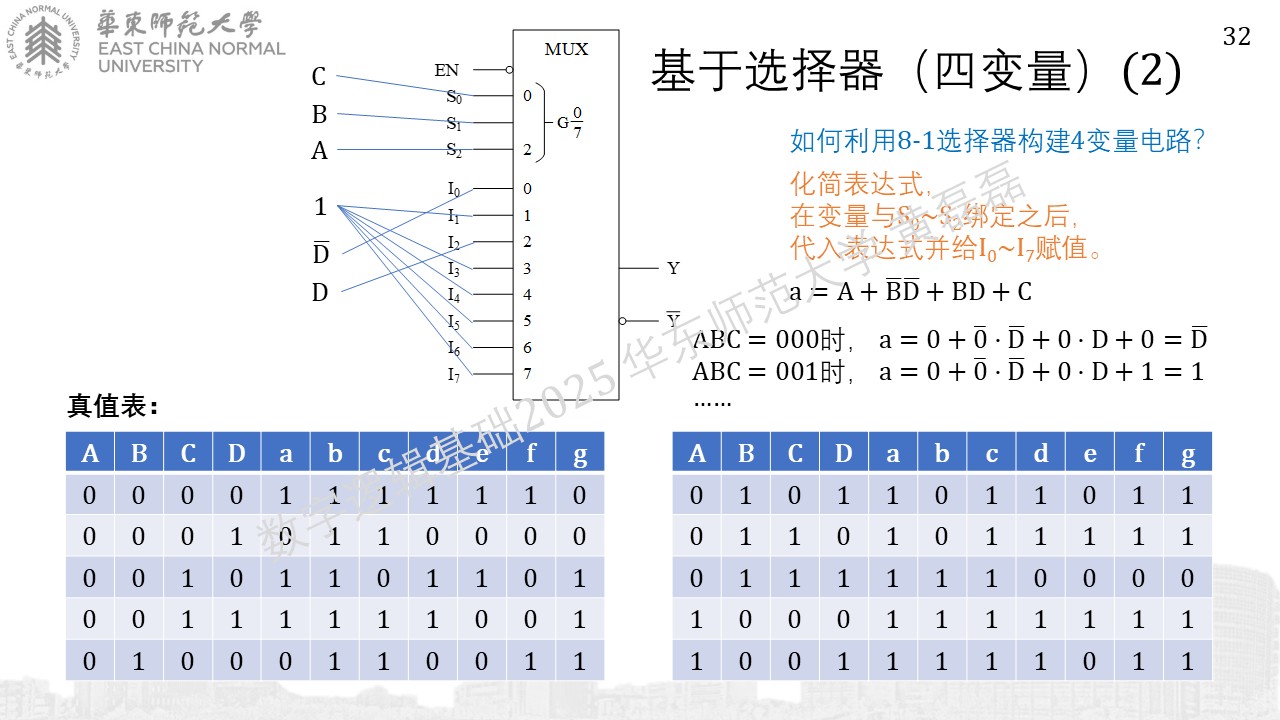

基于选择器及影射卡诺图

../_images/%E5%B9%BB%E7%81%AF%E7%89%87274.JPG ../_images/%E5%B9%BB%E7%81%AF%E7%89%87283.JPG ../_images/%E5%B9%BB%E7%81%AF%E7%89%87293.JPG ../_images/%E5%B9%BB%E7%81%AF%E7%89%87302.JPG ../_images/%E5%B9%BB%E7%81%AF%E7%89%873110.JPG ../_images/%E5%B9%BB%E7%81%AF%E7%89%87323.JPG ../_images/%E5%B9%BB%E7%81%AF%E7%89%87333.JPG ../_images/%E5%B9%BB%E7%81%AF%E7%89%87343.JPG

常见运算逻辑的设计

../_images/%E5%B9%BB%E7%81%AF%E7%89%87353.JPG

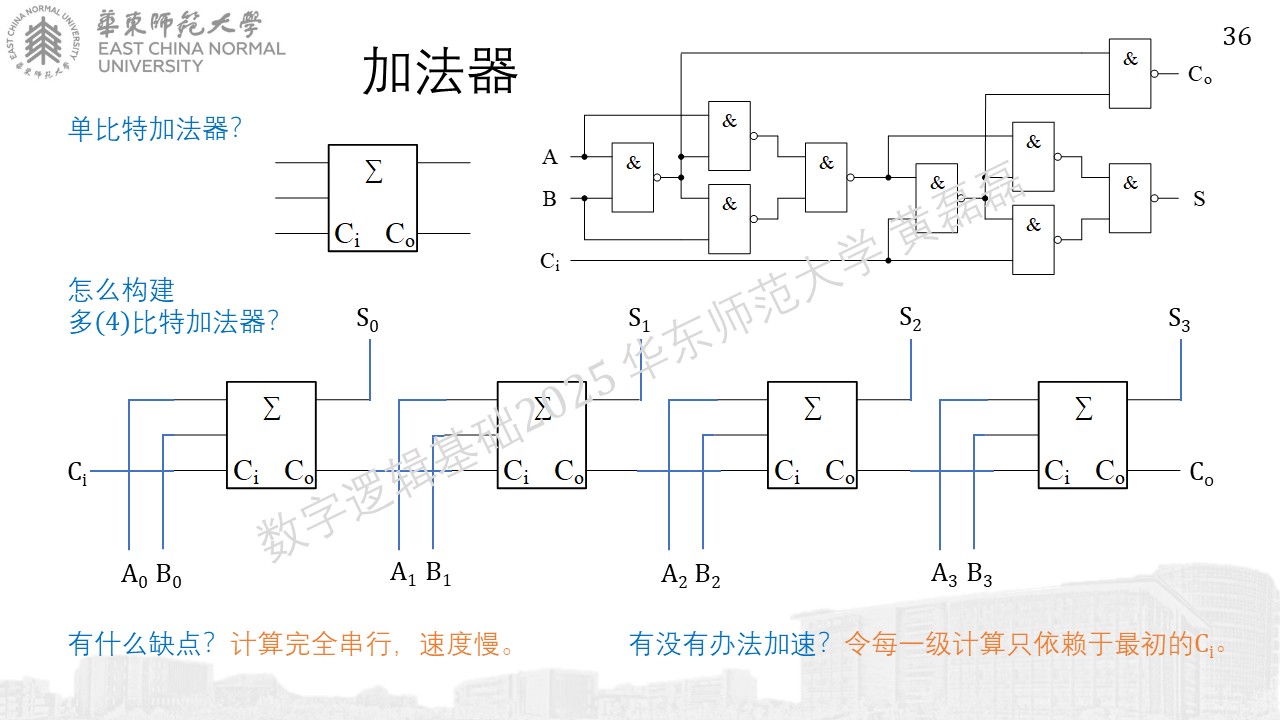

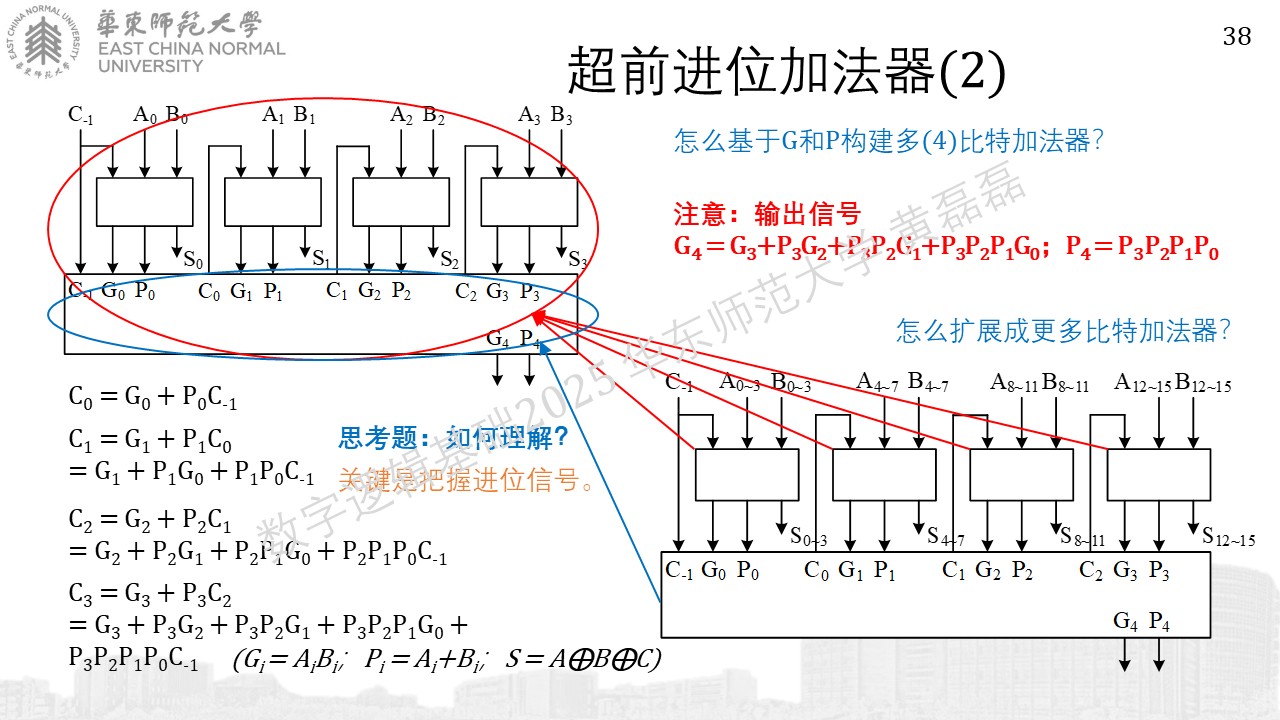

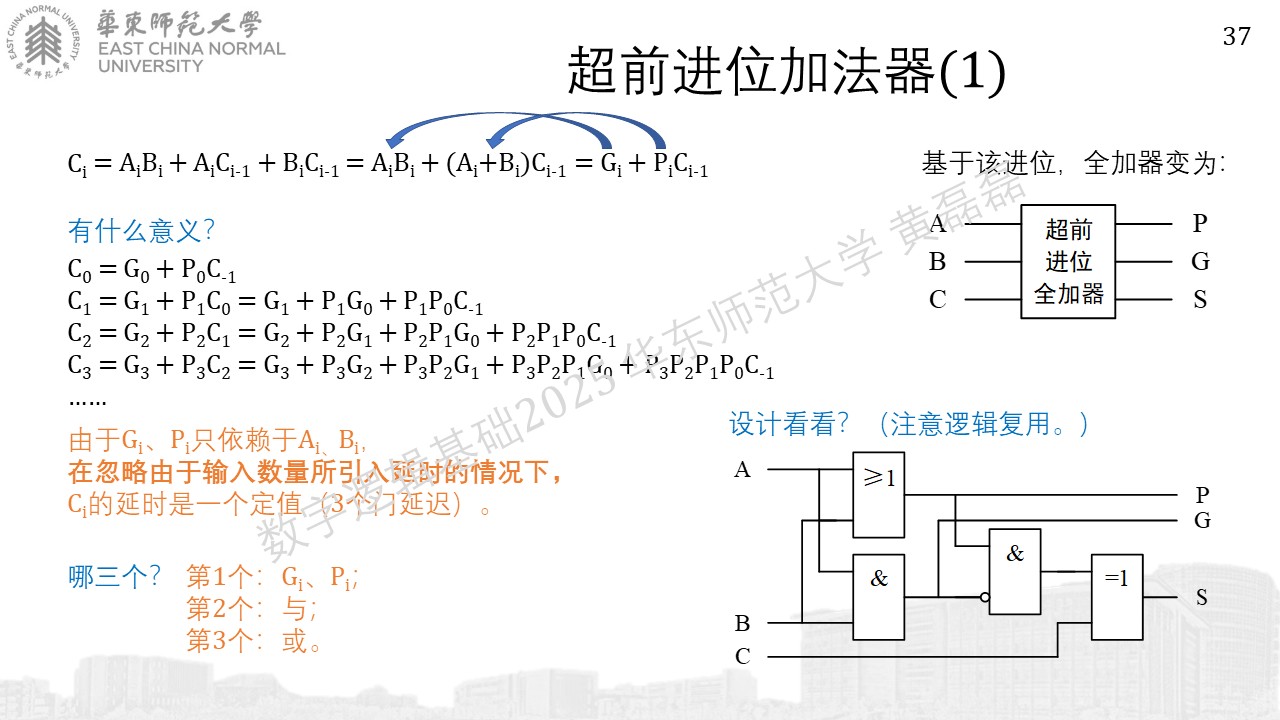

加法器

../_images/%E5%B9%BB%E7%81%AF%E7%89%87363.JPG ../_images/%E5%B9%BB%E7%81%AF%E7%89%87373.JPG ../_images/%E5%B9%BB%E7%81%AF%E7%89%87381.JPG

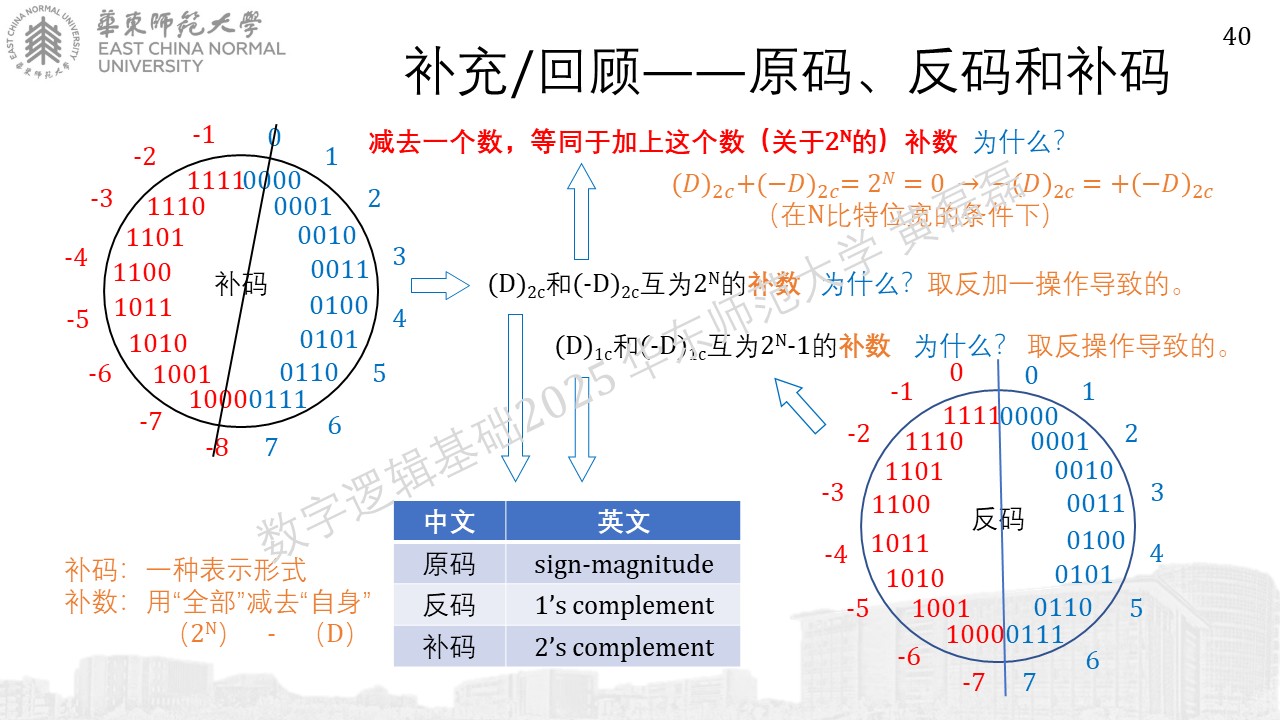

减法器

../_images/%E5%B9%BB%E7%81%AF%E7%89%87391.JPG ../_images/%E5%B9%BB%E7%81%AF%E7%89%8740.JPG ../_images/%E5%B9%BB%E7%81%AF%E7%89%87419.JPG

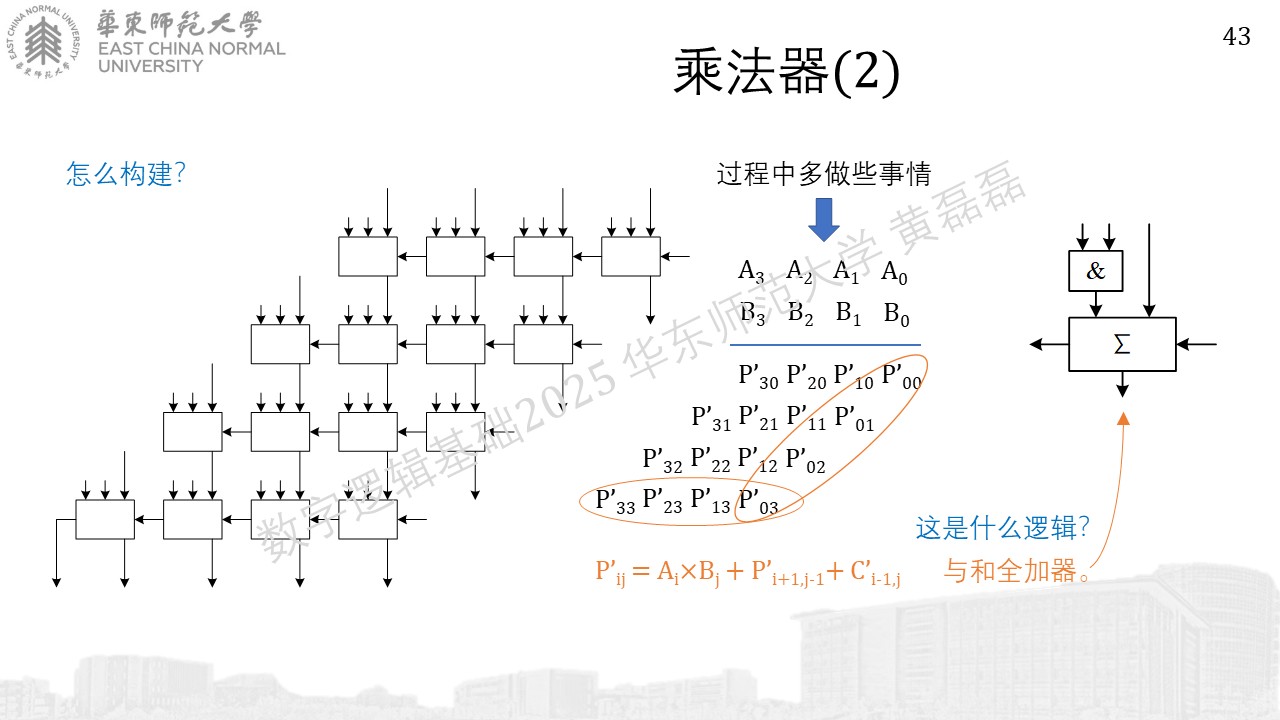

乘法器

../_images/%E5%B9%BB%E7%81%AF%E7%89%87421.JPG ../_images/%E5%B9%BB%E7%81%AF%E7%89%87431.JPG

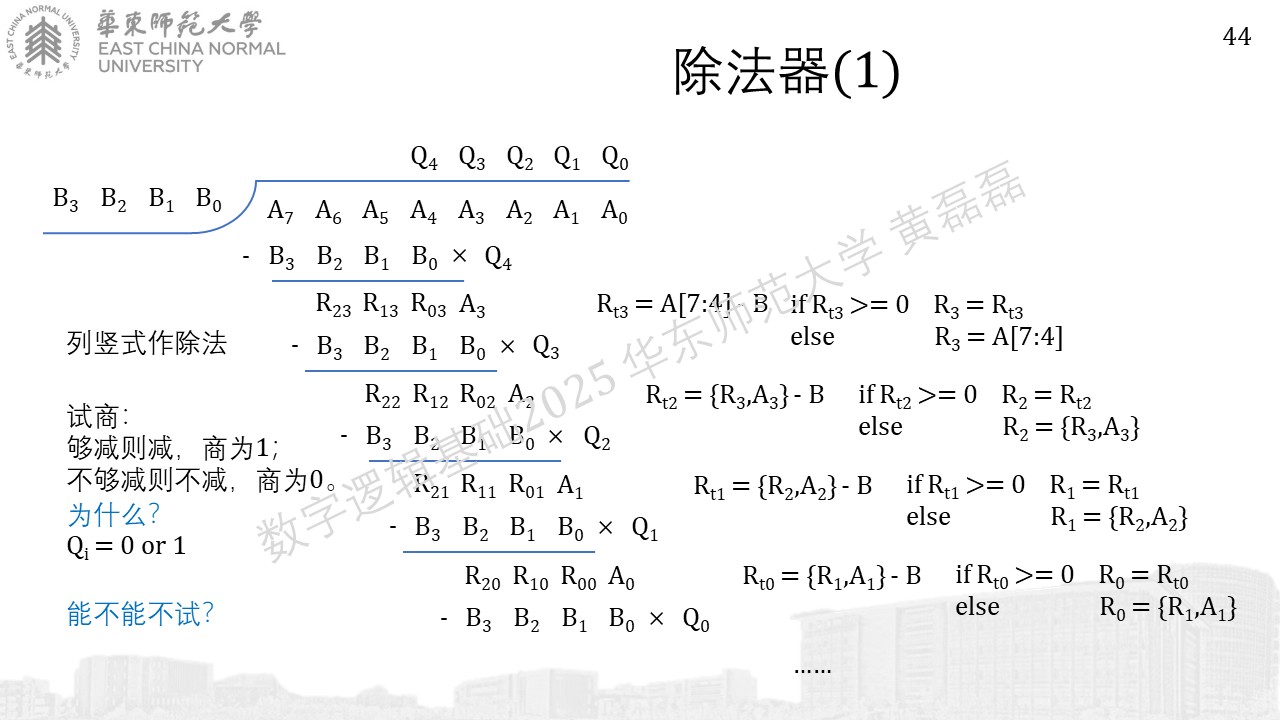

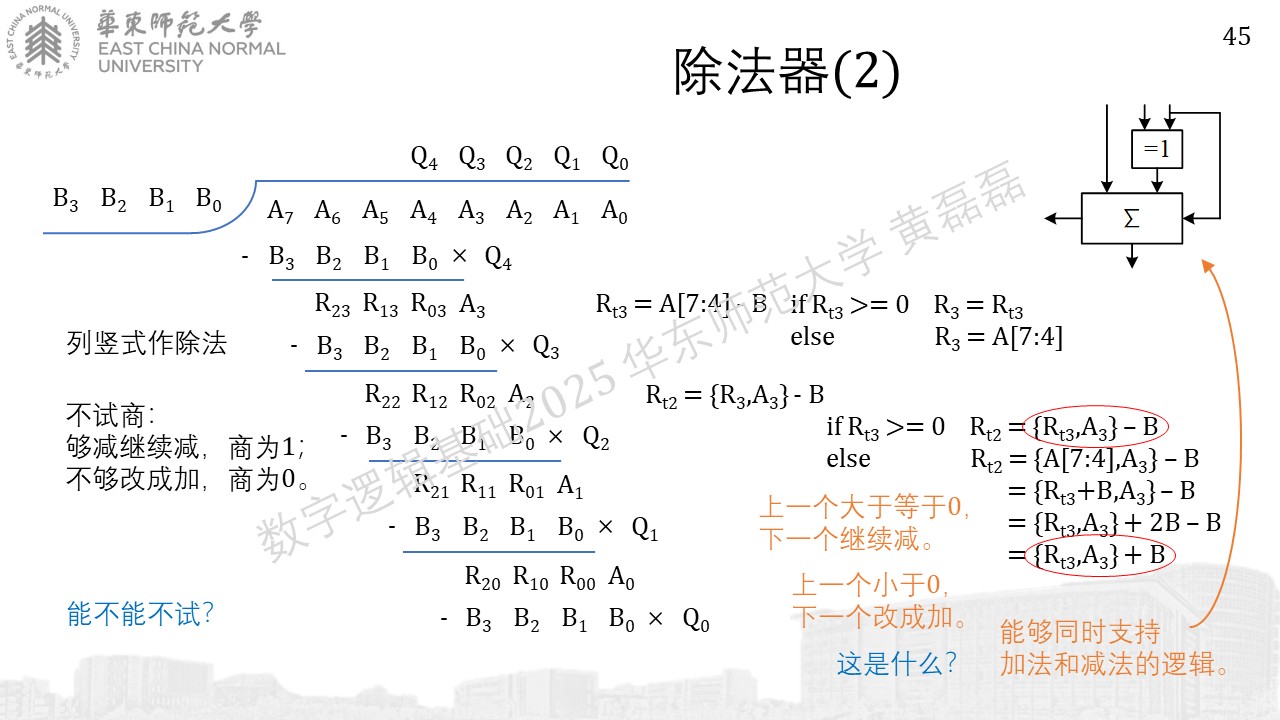

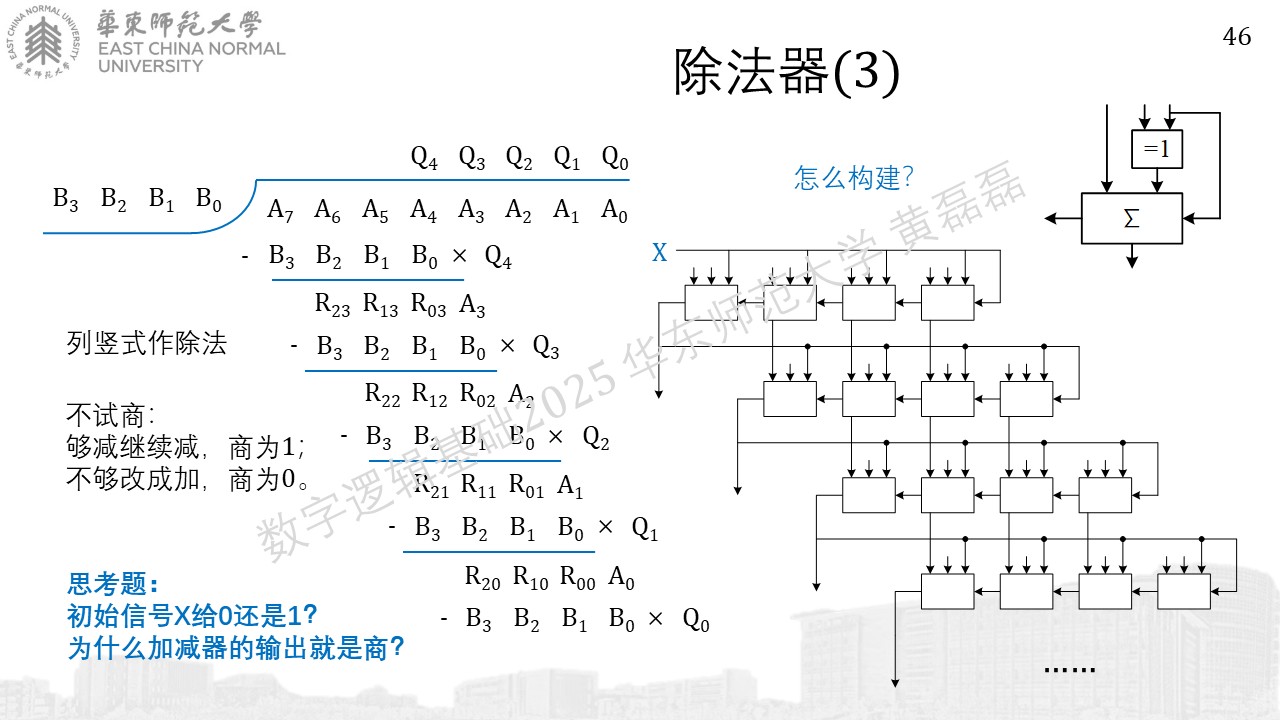

除法器

../_images/%E5%B9%BB%E7%81%AF%E7%89%87441.JPG ../_images/%E5%B9%BB%E7%81%AF%E7%89%87451.JPG ../_images/%E5%B9%BB%E7%81%AF%E7%89%87461.JPG

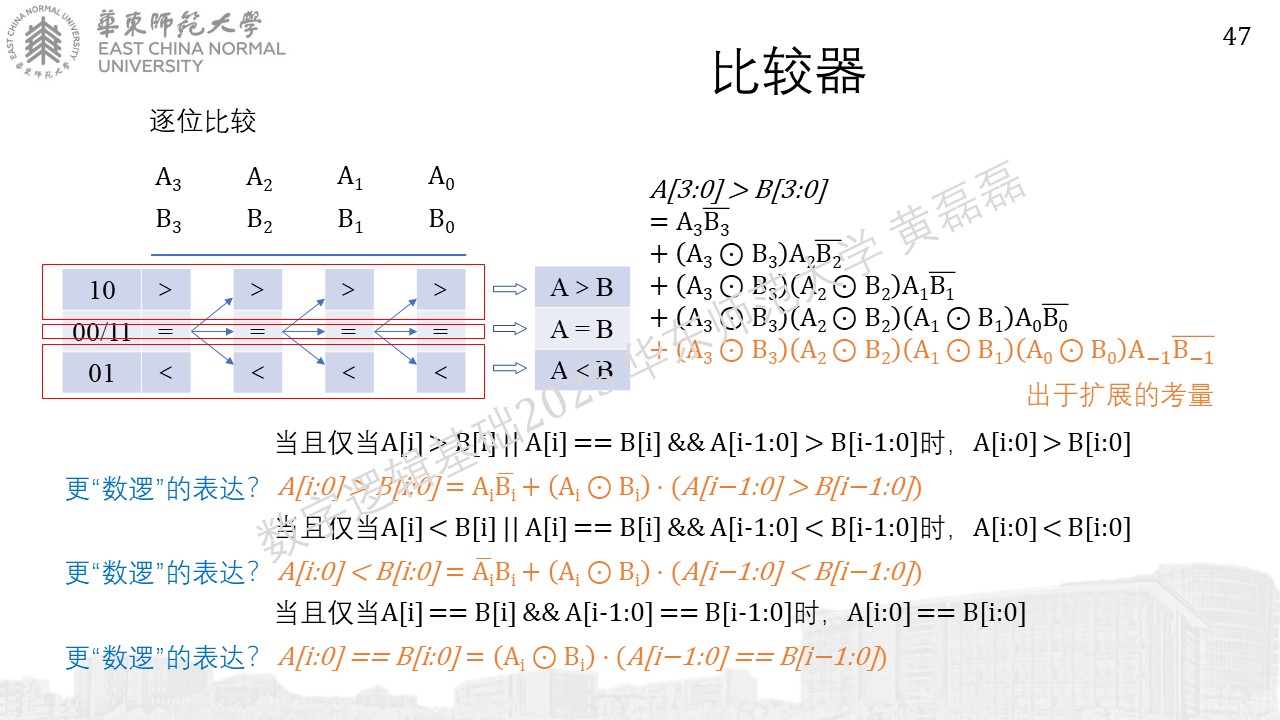

比较器

../_images/%E5%B9%BB%E7%81%AF%E7%89%87471.JPG

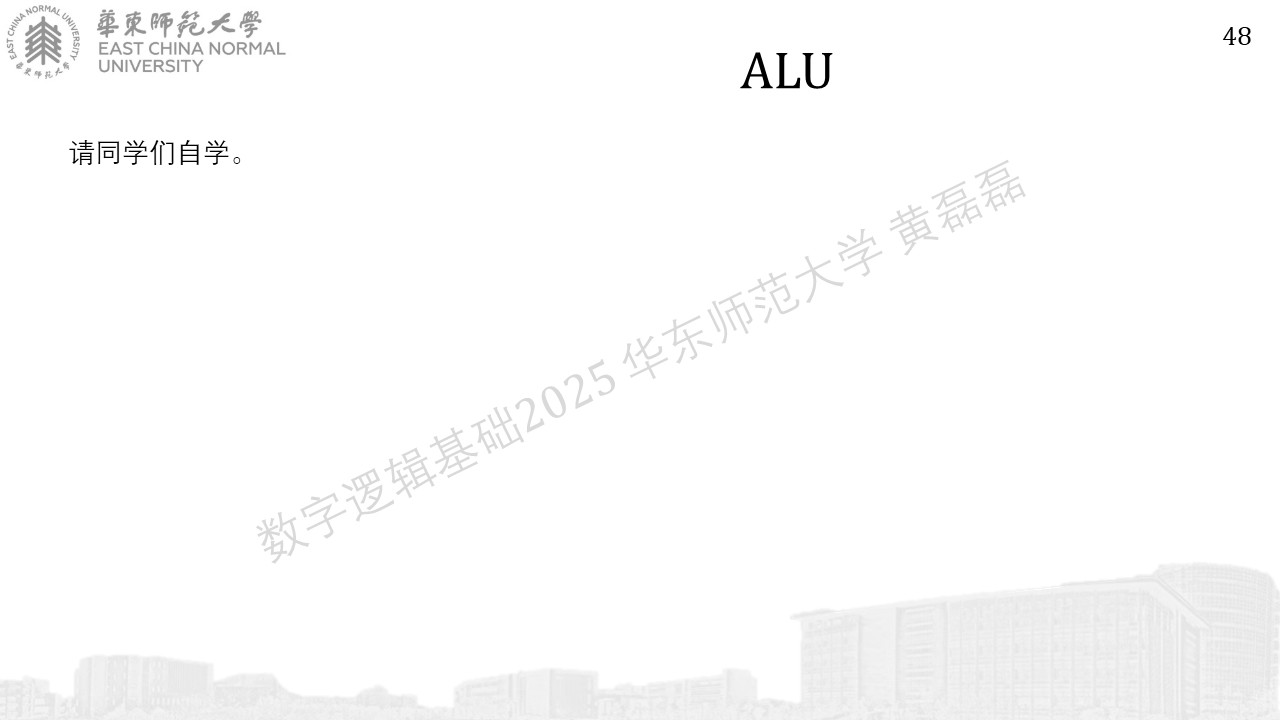

ALU

../_images/%E5%B9%BB%E7%81%AF%E7%89%87481.JPG ../_images/%E5%B9%BB%E7%81%AF%E7%89%87491.JPG ../_images/%E5%B9%BB%E7%81%AF%E7%89%8750.JPG
